ГРПШ-03БМ-2У1 газорегуляторный шкафной пункт
Газорегуляторный пункт шкафной ГРПШ-03БМ-2У1 предназначен для снижения расхода газа и поддержания его на заданном уровне. В качестве узла редуцирования применяется регулятор давления РДСК-50БМ с разными проходными седлами.
Газорегуляторный пункт имеет основную и резервную линии редуцирования. Вторая линия обеспечивает бесперебойное поступление газа к потребителям в период ремонтных работ на основной линии.
Технологическое оборудование ГРПШ включает регулятор давления, узел фильтра, манометры для контроля выходного давления, сбросной клапан для сброса газа в атмосферу при определенных превышениях показателей выходного давления.
Основные характеристики ГРПШ-03БМ-2У1
- Условный проход DN50.
- Входное давление до 1,2 МПа.
- Выходное давление от 0,1до 0,3МПа
- Среда – газ природный
- Вес: Не более 250 кг.
- Окружающая среда: −40°С до +60°С
- Грунтовка Темапрайм ЕЕ
- Окраска эмалью Temalac FD 80 Tikkurila
- Срок службы не менее 30 лет.
Комплектация ГРПШ-03БМ-2У1
- Регулятор давления газа РДСК-50БМ;
- Фильтр газа ФГ;
- Краны шаровые КШ;
- Клапан КПС-Н;
- Узел учета расхода газа в исполнении “ЭК” (комплектуется по дополнительному заказу);
- Газовый обогрев (комплектуется по дополнительному заказу).
Разновидности ГРПШ-03БМ-2У1
- ГРПШ-03БМ-У1 с одной линией редуцирования и байпасом;
- ГРПШ-03БМ-2У1 с двумя линиями редуцирования;
- ГРПШ-03БМ-У1-ЭК с одной линией редуцирования, байпасом и узлом учета расхода газа;
- ГРПШ-03БМ-2У1-ЭК с основной и резервной линиями редуцирования и узлом учета расхода газа.
Доставка шкафа в любую точку России
Технические характеристики ГРПШ-03БМ-2У1
| Параметр | ГРПШ-03М-2У1-1 | ГРПШ-03М-2У1-2 | ГРПШ-03М-2У1-3 | ГРПШ-03БМ-2У1 | |
| Регулятор давления газа | РДСК-50М-1 | РДСК-50М-2 | РДСК-50М-3 | РДСК-50БМ | |
| Регулируемая среда | Природный газ по ГОСТ 5542-87 | ||||
| Диапазон входного давления | 0,05 – 1,2 | 0,05 – 1,2 | 0,05 – 1,2 | 0,4 – 1,2 | |
| Диапазон настройки выходного давления | 10 – 16 | 16 – 40 | 40 – 100 | 270 – 300 | |
| Пропускная способностьв зависимости от входного давления | 0,1 МПа | 115 | 109 | 109 | – |
| 0,2 МПа | 180 | 250 | 250 | – | |
| 0,3 МПа | 240 | 330 | 330 | – | |
| 0,4 МПа | 300 | 400 | 400 | 450 | |
| 0,5 МПа | 360 | 500 | 500 | 600 | |
| 0,6 МПа | 420 | 600 | 600 | 750 | |
| 0,7 МПа | 480 | 650 | 650 | 800 | |
| 0,8 МПа | 540 | 720 | 720 | 850 | |
| 0,9 МПа | 600 | 800 | 800 | 900 | |
| 1,0 МПа | 660 | 860 | 860 | 1000 | |
| 1,1 МПа | 720 | 920 | 920 | 1100 | |
| 1,2 МПа | 780 | 1000 | 1000 | 1200 | |
| Неравномерность регулирования | ±10 | ||||
| Клапан предохранительный сбросной | КПС-С | ||||
| Давление начала срабатывания сбросного клапана | 7 – 400 | ||||
| Диапазон настройки срабатыванияотключающего устройства | при понижении выходного давления | 0,3 — 0,5 | |||
| при повышении выходного давления | 1,2 — 1,5 | ||||
| Присоединительные размеры | входного патрубка | Ду 50 | |||
| выходного патрубка | Ду 50 | ||||
| импульса | Ду 15 | ||||
| Температура окружающего воздуха | -40…+60 | ||||
| Система обогрева | ГАЗОВОЕ «ДА» / «НЕТ» | ||||
| Расход для системы обогрева | 0,05±15% | ||||
| Соединение входного и выходного патрубков, импульса | сварное по ГОСТ 16037-80 | ||||
| Межремонтный интервал (ТР, ТО) | 3 | ||||
| Средний срок службы | 15 | ||||
| Масса | 150 | ||||

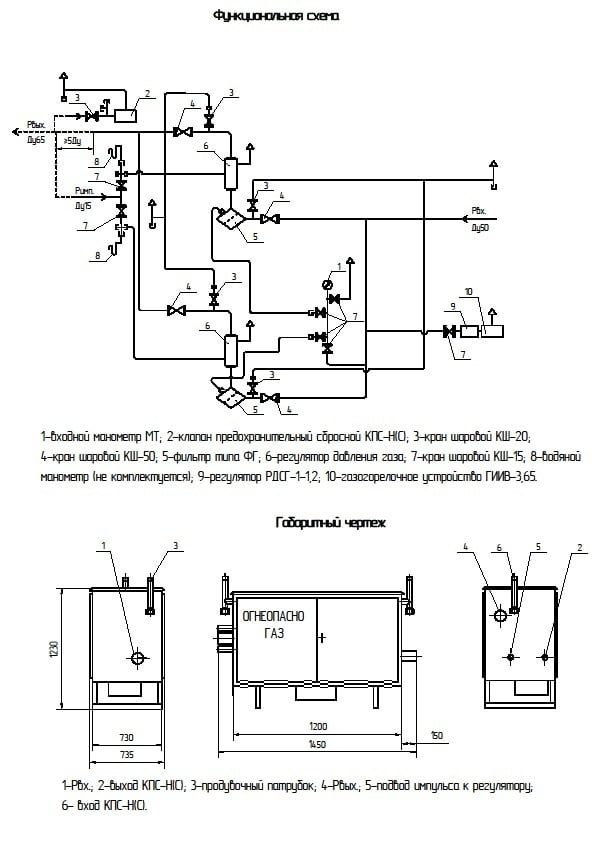

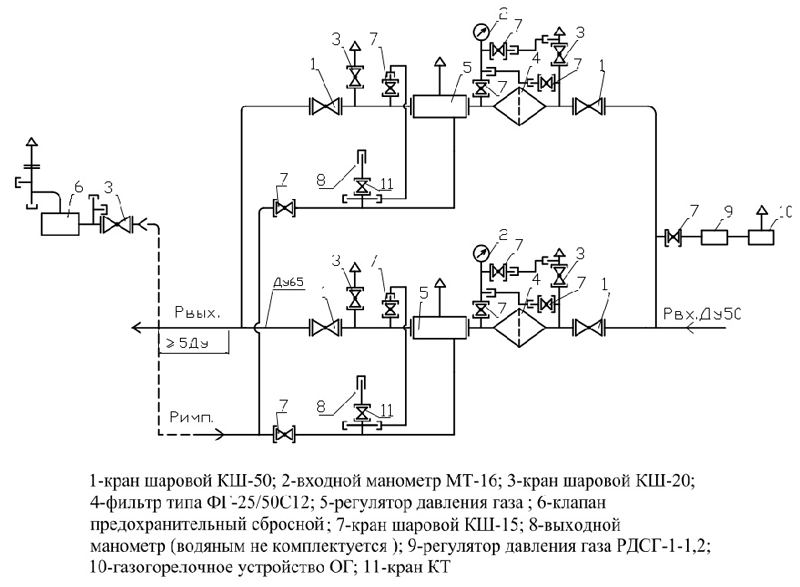

Функциональная схема ГРПШ 03БМ-2У1

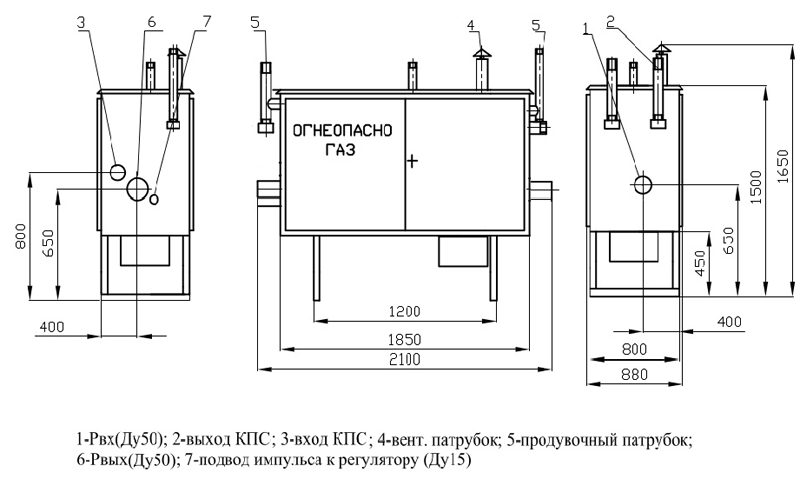

Габаритный чертеж ГРПШ 03БМ-2У1
Устройство и принцип работы ГРПШ-03БМ-2У1
Повышенная надёжность ГРПШ-03БМ-2У1 заключается в том, что в случае выхода из строя одного из агрегатов на рабочей линии редуцирования, есть возможность включить в работу резервную, которая также состоит из запорной арматуры, фильтра и регулятора давления газа. Другими словами в одном шкафу устанавливается сразу два газорегуляторных пункта. И один страхует другой в случае возникновения аварийной ситуации.
Тем самым, доступно проведение ремонтных, а так же плановых профилактических работ, без остановки технологических процессов и без доставления неудобств потребителям газа его отключением.
Стоит отметить, что в отличие от ГРПШ с байпасом, модели с резервной линией не требуют постоянного присутствия работника газовой службы при устранении неисправностей, который регулирует выходное давление на байпасе при помощи шарового крана и манометра. ГРПШ с резервной линией работает полностью автономно.
