Функции ГРПШ-16-2НУ1
Газорегуляторный пункт шкафной ГРПШ-16-2НУ1 с основной и резервной линиями редуцирования на базе двух регуляторов
давления газа РДГ-150Н.
Применяются в системах газораспределения для снижения входного давления природного газа и поддержания его уровня на
выходе из пункта. Конструкция газорегуляторных пунктов ГРПШ предусматривает оборудование для очищения газа от
примесей и твердых частиц, а так же оборудование для прекращения подачи газа на потребителя при аварийном изменении
заданного уровня выходного давления.
Шкафные газорегуляторные пункты ГРПШ применяются так же в системах с газовой фазой сжиженного газа.
Технические характеристики Газорегуляторный пункт ГРПШ-16-2НУ1
- Регулятор давления: РДГ-150Н
- Регулируемая среда: Природный газ
- Давление газа на входе [Рвх]: 1,2 МПа
- Диапазон настройки выходного давления [Рвых]: 1,5-60 (60-600) кПа
- Пропускная способность: 29000 м³/ч
- Габаритные размеры: 2800х1400х2100
- Масса: 700 кг
Цена ГРПШ-16-2НУ1 включает НДС
Доставка в любую точку России
| Наименование | ГРПШ-16-2Н(В)-У1 | |
| Регулируемая среда | Природный газ по ГОСТ 5542-87 | |
| Регулятор давления газа | РДГ-150Н | РДГ-150В |
| Максимальное входное давление, МПа | 1,2 | |
| Диапазон настройки выходного давления, кПа | 1 — 60 | 60 — 600 |
| Пропускная способность, м³/ч, при входном давлении, Мпа: | РДГ-150Н (В) | |
| При Рвх: 0,05 МПа | 2750 | – |
| При Рвх: 0,1 МПа | 4950 | 4950 |
| При Рвх: 0,2 МПа | 7400 | 7400 |
| При Рвх: 0,3 МПа | 9850 | 9850 |
| При Рвх: 0,4 МПа | 12800 | 12800 |
| При Рвх: 0,5 МПа | 14800 | 14800 |
| При Рвх: 0,6 МПа | 17250 | 17250 |
| При Рвх: 0,7 МПа | 19700 | 19700 |
| При Рвх: 0,8 МПа | 22150 | 22150 |
| При Рвх: 0,9 МПа | 24600 | 24600 |
| При Рвх: 1,0 МПа | 27050 | 27050 |
| При Рвх: 1,1 МПа | 29500 | 29500 |
| При Рвх: 1,2 МПа | 32000 | 32000 |
| Неравноммерность регулирования, % | ±10 | |
| Диапазон настройки давления, срабатывания отключающего устройства, кПа: | ||
| При повышении входного давления, МПа: | 0,0003 — 0,003 | 0,01 — 0,03 |
| При понижении входного давления, МПа: | 0,003 — 0,07 | 0,07 — 0,7 |
| Предохранительный сбросной клапан | ПСК-50Н/С/В | |
| Давление начала срабатывания сбросного клапана, кПа | 2-20/20-300/125-1000 | |
| Температура окружающего воздуха, °С | -40…+60 | |
| Система обогрева | ГАЗОВОЕ «ДА» / «НЕТ» | |
| Соединение: входного патрубка, выходного патрубка, импульса | Сварное, по ГОСТ 16037-80 | |
| Масса, кг | 650 | |
Функциональная схема ГРПШ162НУ1

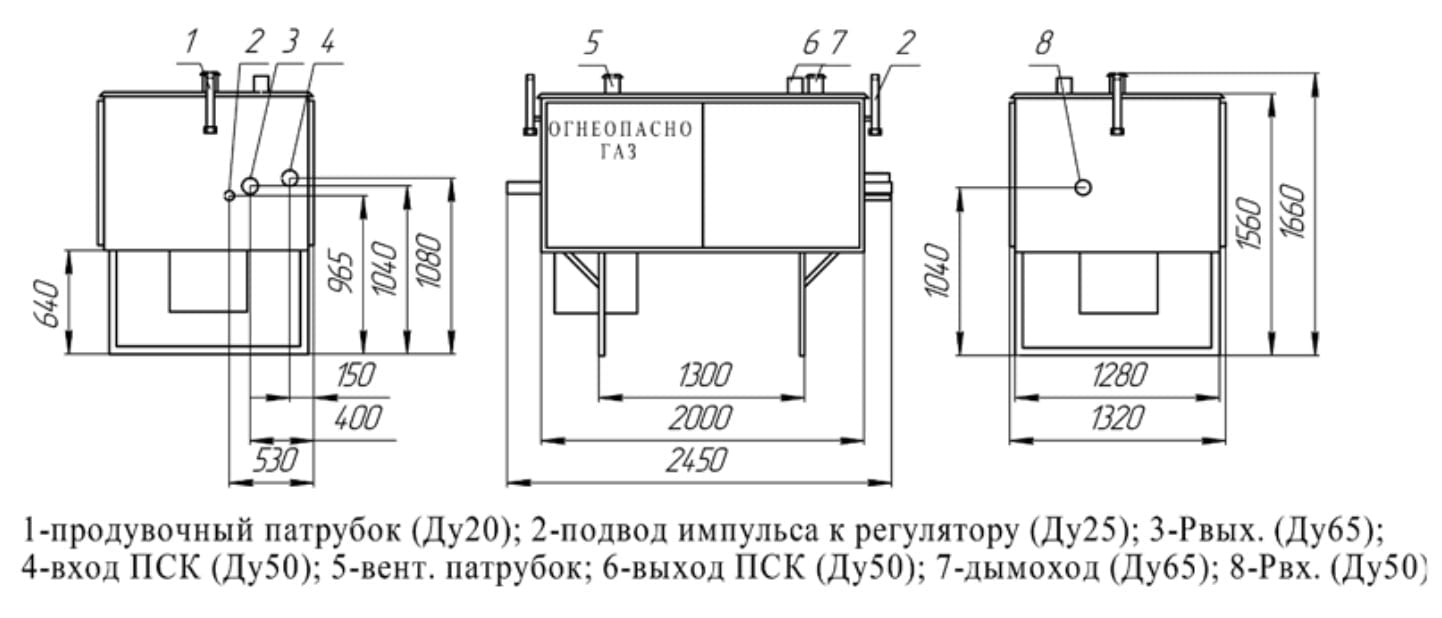

Габаритный чертеж ГРПШ 16 2НУ1
