Функции ГСГО-МВ-100
Газорегуляторный шкафной пункт ГСГО-МВ-100 с основной и резервной линиями редуцирования представляет собой шкафной пункт с газовым обогревом на базе регулятора давления РДБК-1-100, предназначенный для газоснабжения объектов промышленного и бытового назначения.
Газорегуляторный шкафной пункт ГСГО-МВ-100 состоит из двух линий редуцирования — основной и резервной. Максимальная производительность одной линии — 19000 м³/час.
Применение шкафных пунктов ГСГО-МВ-100:
ГСГО редуцирует высокое давление газа и поддерживает необходимый уровень давления. В случае возникновения какой-либо аварийной ситуации выходное давление изменяется, и подача газа автоматически останавливается. Еще одной функцией шкафного пункта можно обозначить очистку и фильтрацию газа от механических примесей.
Принцип работы шкафного пункта ГСГО-МВ-100:
- Газ проходит в фильтр, где очищается от механических примесей;
- Затем он проходит к предохранительному запорному клапану;
- Через клапан газ поступает к регулятору давления РДБК-100;
- От регулятора давления через кран газ поступает к потребителю.
Контроль получаемого на выходе давления газа обеспечивается выходным манометром.
Если выходное давление превышает определенное значение, предохранительный сбросной клапан автоматически сбрасывает газ в атмосферу.
Газ поступает к потребителю через резервную линию редуцирования в том случае, если неисправна основная линия редуцирования или осуществляется ее плановый ремонт.
Принцип работы резервной линии редуцирования аналогичен работе основной линии.
Технические характеристики Газорегуляторный пункт шкафной ГСГО-МВ-100
- Вид климатического исполнения: У2 ГОСТ 15150-69
- Рабочая среда: Природный газ
- Рабочее давление: 1,2МПа.
- Выходное давление: до 600 кПа.
- Марка регулятора: РДБК-100
- Гарантийный срок эксплуатации: 18 месяцев.
- Срок эксплуатации: до 30 лет.
Цена ГСГО-МВ-100 включает НДС
Доставка в любую точку России
| Параметр | ГСГО-МВ-100 | ||||||
| ГСГО-100 | ГСГО-100-1 | ГСГО-100-02 | ГСГО-100-03 | ГСГО-100-04 | ГСГО-100-05 | ГСГО-100-06 | |
| Диапазон настройки давления на выходе, Рвых, МПа | 0,001,-0,004 | 0,004,-0,016 | 0,016,-0,04 | 0,04,-0,06 | 0,06,-0,1 | 0,1,-0,25 | 0,25,-0,6 |
| Диапазон настройки давления срабатывания сбросного клапана | 0,0013–0,005 | 0,005–0,02 | 0,02–0,05 | 0,05–0,075 | 0,075–0,125 | 0,125–0,3 | 0,3–0,7 |
| Пределы настройки автоматического отключения подачи газа | |||||||
| при повышении Рвыхпри снижении Рвых | 0,0014–0,0060,0003–0,002 | 0,006–0,0220,001–0,003 | 0,022–0,060,002–0,003 | 0,06–0,080,01–0,03 | 0,08–0,140,02–0,06 | 0,14–0,320,05–0,12 | 0,32–0,750,1–0,4 |
| Регулируемая среда | Природный газ по ГОСТ 5542-87 | ||||||
| Температура окружающего воздуха, ºС | +1…+40 | ||||||
| Пропускная способность одной линии ГСГО (для газа у=0,73 кг/м3 при давл. на входе Рвх=0,005 МПа | |||||||
| 0,1 МПа 0,3 МПа 0,6 МПа 0,9 МПа 1,2 МПа | 2800 5600 13000 16000 19000 | ||||||
| Габаритные размеры, мм, не более,длинаширинавысота | 3240 1050 2100 | ||||||
| Масса, кг, не более. | 1100 | ||||||

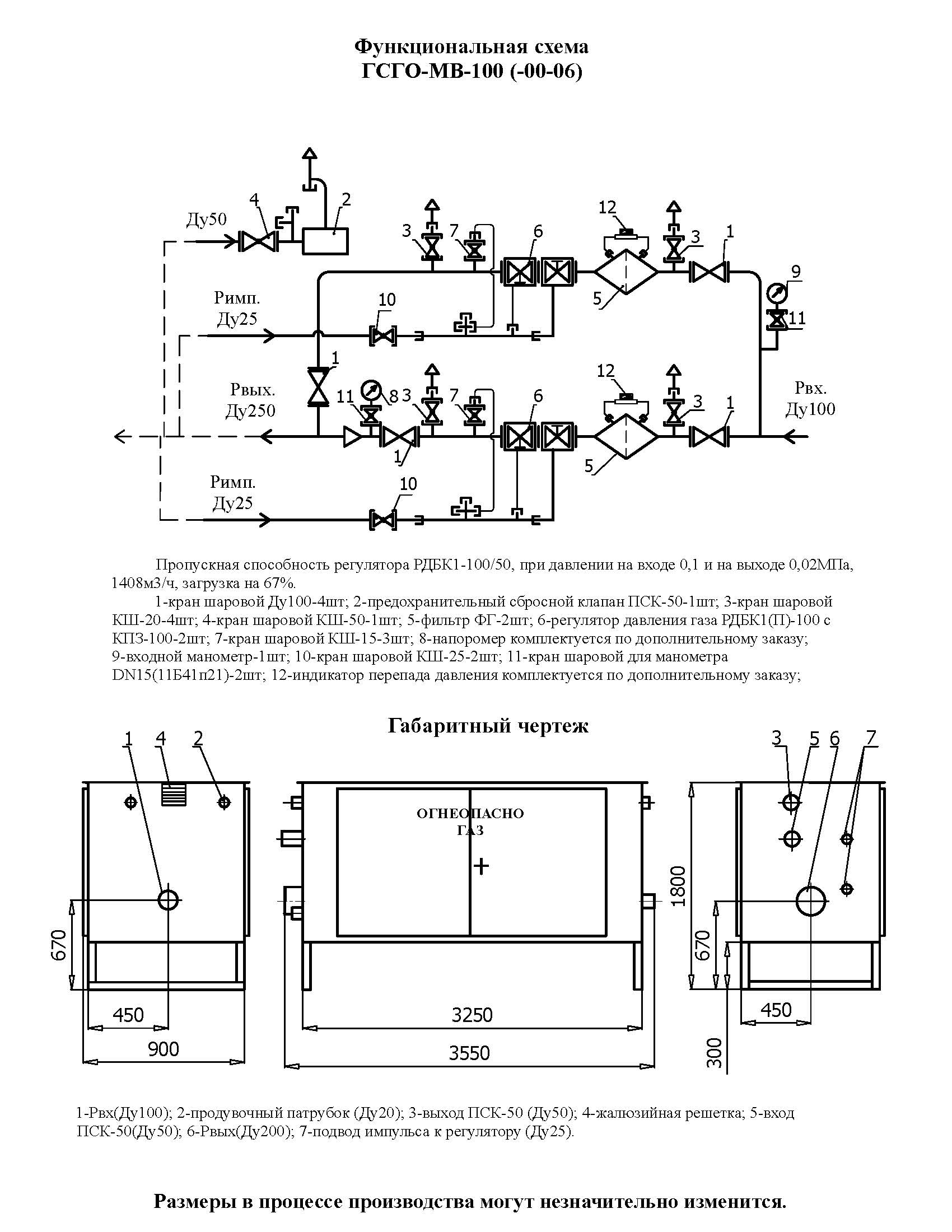

Функциональная схема ГСГО-МВ-100

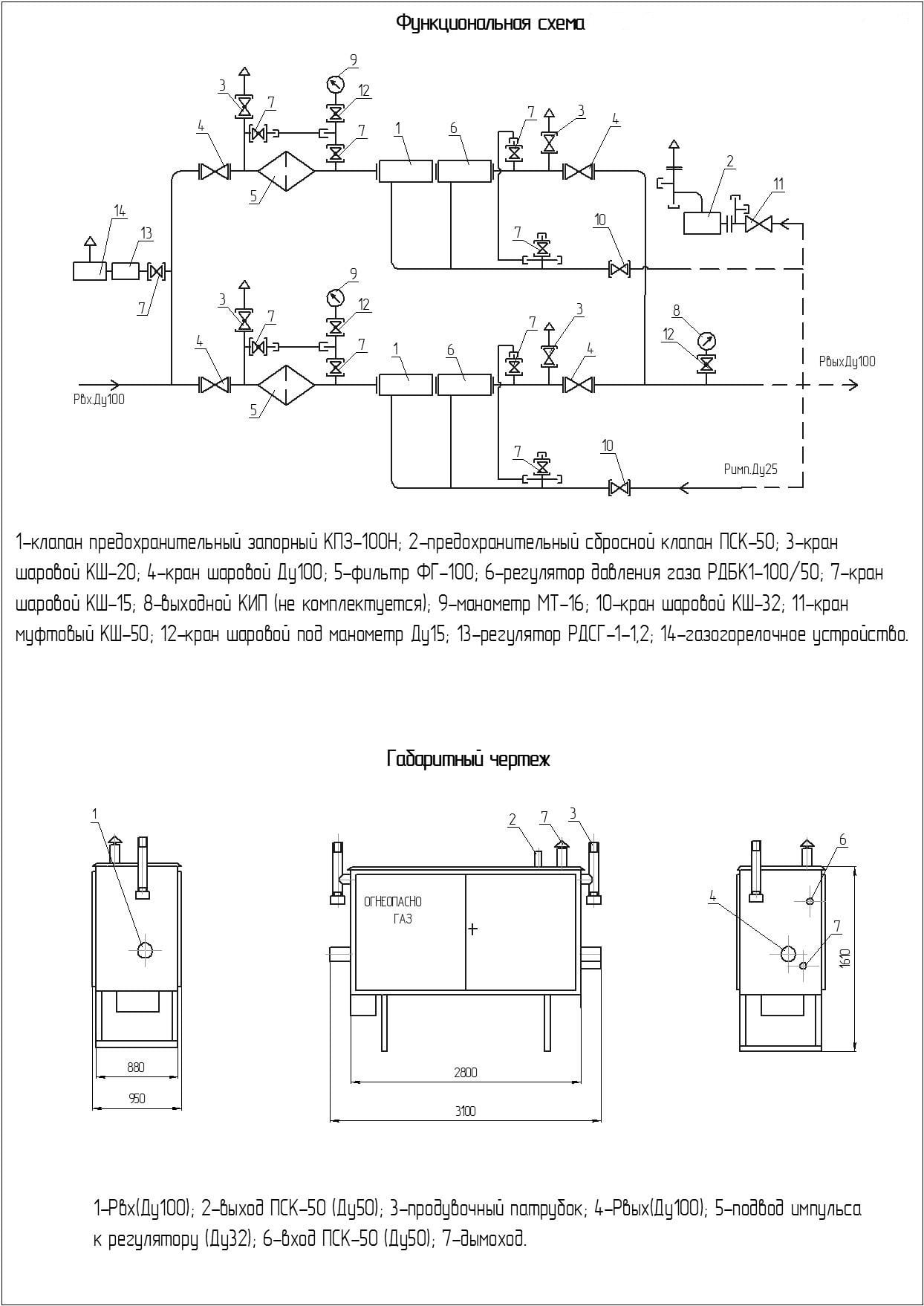

Габаритный чертеж ГСГО-МВ-100
