Функции ГСГО-МВ-50
Газорегуляторный пункт шкафной ГСГО-МВ-50 с основной и резервной линиями редуцирования разработан на базе регулятора давления РДБК-1-50. Поставляется ГСГО в металлическом шкафу из несгораемых материалов без обогрева или с газовым или электрическим обогревом по запросу заказчика.
Применение шкафных пунктов ГСГО-МВ-50:
Газорегуляторные шкафные пункты ГСГО-МВ-50 на базе регуляторов давления РДБК-1-50 с основной и резервной линиями редуцирования применяют для редуцирования высокого или среднего давления газа до указанного в настройках уровня, и поддержания полученного давления. В форс-мажорных ситуациях приведших к понижением или повышением уровня выходного давления по отношению к необходимым показателям, запорная арматура останавлявает подачу газа в ГСГО автоматически. Установленный в газорегуляторном шкафу фильтр очищает проходящий через него газ от имеющихся в нем механических примесей (ГОСТ 5542-87).
Принцип работы шкафного пункта ГСГО-МВ-50:
Газ в газорегуляторный пункт поступает из входного трубопровода через кран и попадает в фильтр, для очистки от примесей. Затем газ поступает в регулятор давления РДБК-1-50, который и понижает его давление до установленного в настройках значения. Далее газ с необходимым давлением проходит через выходной кран и попадает в трубопровод, поставляющиий его потребителю.
Выходным манометром фиксирует уровень давления газа на выходе. Если показатель выходного давления вдруг поднимается выше фиксированных значений, то сначала сработает предохранительный сбросной клапан и попробует нормализовать давление газа путем сброса части его в атмосферу. Если после этого давление все еще остается повышенным или, наоборот, становится пониженным, то срабатывает предохранительно-запорный клапан и полностью перекрывает поступление газа в регулятор.
Кроме основной линии редуцирования ГСГО-МВ-50 имеет еще и резервную линию редуцирования, работающую по тем же принципам, что и основная. Она может работать как параллельно основной, увеличивая таким образом пропускную способность ГСГО, так и вместо основной. Обычно это происходит когда основная линия неисправна или находится на плановом ремонте.
Технические характеристики Газорегуляторный пункт шкафной ГСГО-МВ-50
- Вид климатического исполнения: У2 ГОСТ 15150-69
- Рабочая среда: Природный газ
- Рабочее давление: 1,2МПа.
- Выходное давление: до 600 кПа.
- Марка регулятора: РДБК-50
- Гарантийный срок эксплуатации: 18 месяцев.
- Срок эксплуатации: до 30 лет.
Цена ГСГО-МВ-50 включает НДС
Доставка в любую точку России
| Параметр | ед.измер | ГСГО-МВ-50 | ||||
| Регулятор давления газа | РДБК-1-50/25 | РДБК-1П-50/25 | РДБК-1-50/35 | РДБК-1П-50/35 | ||
| Регулируемая среда | Природный газ по ГОСТ 5542-87 | |||||
| Давление газа на входе | МПа | до 1,2 | ||||
| Диапазон настройки давления газа на выходе | кПа | 1,0…60 | 30…600 | 1,0…60 | 30…600 | |
| Неравномерность регулирования | % | ±10 | ||||
| Максимальная пропускная способность(для газа плотностью ρ=0,72 кг/м3) | м3/ч | 2925 | 2925 | 6500 | 6500 | |
| Присоединительные размеры, Ду | условный проход входного патрубка | мм | 50 | |||
| условный проход выходного патрубка | мм | 50 | ||||
| Соединение входного и выходного патрубков | Сварное, по ГОСТ 16037-80 | |||||
| Температура окружающего воздуха | ºС | -40…+60 | ||||
| Система обогрева | «ДА» / «НЕТ» | |||||
| Расход для системы обогрева | м3/ч | 0,1 | ||||
| Межремонтный интервал (ТР, ТО) | лет | 3 | ||||
| Средний срок службы | лет | 15 | ||||
| Масса | кг | 535 | ||||

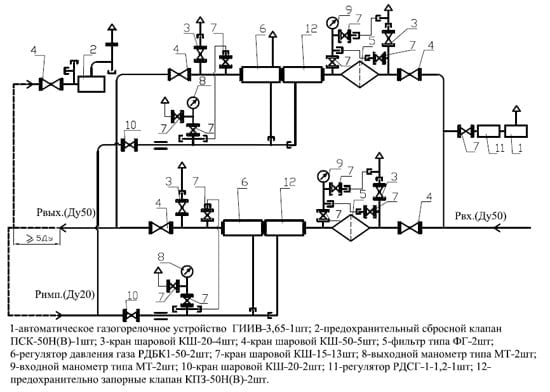

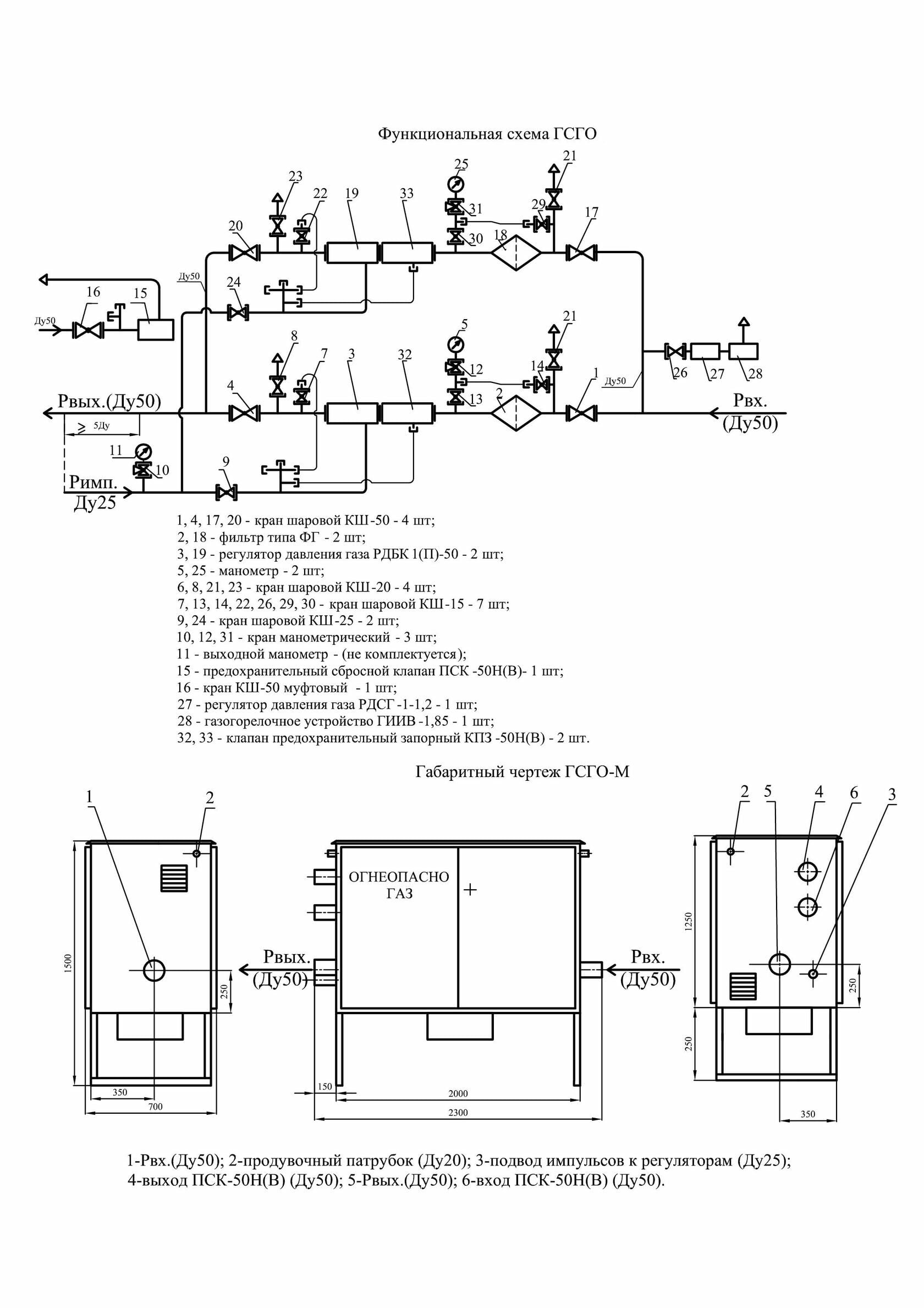

Функциональная схема ГСГО-МВ-50

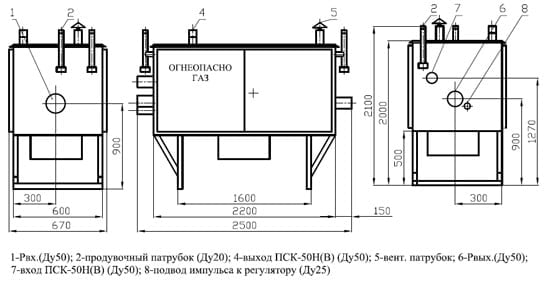

Габаритный чертеж ГСГО-МВ-50
