Функции ГРУ-03БМ-2У1
Узел газорегуляторный в исполнении на раме ГРУ-03БМ-2У1 включает в свой состав две линии снижения давления, одна из которых выполняет резервные функции. ГРУ снижает входное давление до величины 270-300 кПа и поддерживает его в указанном документацией диапазоне.
Особенности ГРУ-03БМ-2У1
Функциональная схема установки состоит из последовательно соединенных узлов, каждый из которых выполняет следующие функции:
- фильтрующий узел на входе каждой линии очищает входящий газ и повышает надежность работы регуляторов давления;
- газовые редукторы снижают входное давление и удерживают его в заданном диапазоне;
- вспомогательное, запорно-предохранительное оборудование не допускает аварийных ситуаций и повышает безопасность обслуживания установки.
Технические характеристики на ГРУ-03М2-У1
- Рабочая среда Природный газ
- Тип регулятора РДСК 50БМ
- Давление на входе, МПа 0,4-1,2
- Давление на выходе, кПа 1.5-3
- Пропускная способность, м3/час 1100
Цена ГРУ-03БМ-2У1 включает НДС
Доставка в любую точку России
| Параметр | ГРУ-03М-2У1-1 | ГРУ-03М-2У1-2 | ГРУ-03М-2У1-3 | ГРУ-03БМ-2У1 | |
| Регулятор давления газа | РДСК-50М-1 | РДСК-50М-2 | РДСК-50М-3 | РДСК-50БМ | |
| Масса регулятора давления, кг, не более | 6,5 | ||||
| Регулируемая среда | Природный газ по ГОСТ 5542-87 | ||||
| Температура окружающего воздуха, ºС | +1…+60 | ||||
| Диапазон входных давлений газа, Рвх, МПа | 0,05…1,2 | 0,05…1,2 | 0,05…1,2 | 0,4…1,2 | |
| Диапазон настройки выходного давления Рвых, кПа | 10…16 | 16…40 | 40…100 | 270…300 | |
| Неравномерность регулирования, % | ±10 | ||||
| Диапазон настройки срабатыванияпредохранительного сбросного клапана,МПа | 0,01…0,4 | ||||
| Диапазон настройки давлениясрабатывания автоматическогоотключающего устройства, МПа | при понижении выходного давления | (1,2…1,5)*Рвых | |||
| при повышении выходного давления | (0,3…0,5)*Рвых | ||||
| Пропускная способность(для газа плотностью ρ=0,72 кг/м3)в зависимости от входного давления,м3/ч, не менее: | 0,05 МПа | 45 | 60 | – | – |
| 0,1 МПа | 80 | 120 | – | – | |
| 0,2 МПа | 200 | 250 | 184 | – | |
| 0,3 МПа | 264 | 330 | 264 | – | |
| 0,4 МПа | 320 | 400 | 320 | 360 | |
| 0,5 МПа | 400 | 500 | 400 | 480 | |
| 0,6 МПа | 480 | 600 | 480 | 600 | |
| 0,9 МПа | 640 | 800 | 640 | 720 | |
| 1,2 МПа | 800 | 1000 | 800 | 960 | |
| Присоединительные размеры | входного патрубка, мм | Ду 50 | |||
| выходного патрубка, мм | Ду 65 | ||||
| импульса, мм | Ду 20 | ||||
| Наличие обогрева | нет | ||||
| Соединение входного и выходного патрубков, импульса | сварное по ГОСТ 16037-80 | ||||
| Средний срок службы, лет | 15 | ||||

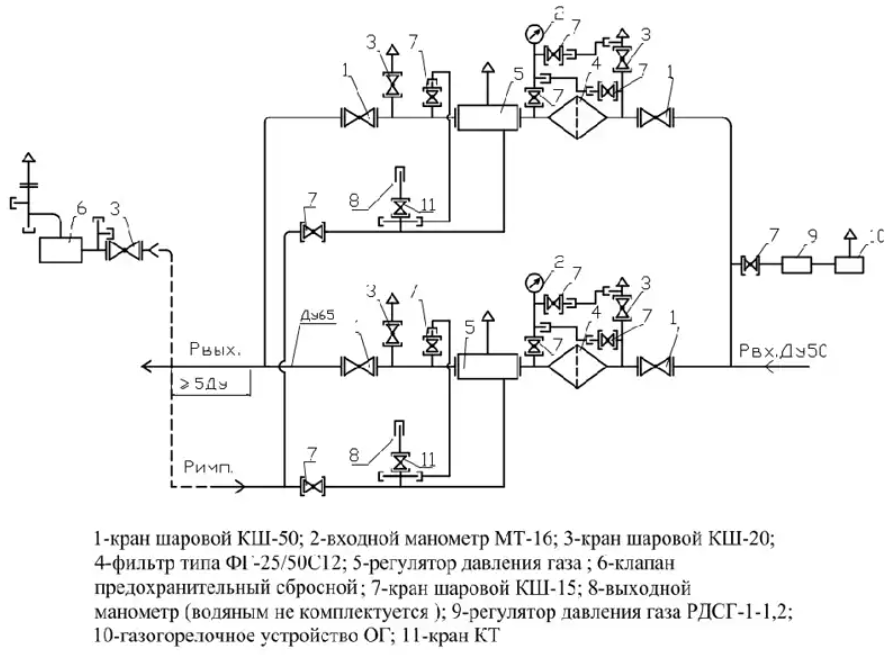

Функциональная схема ГРУ-03БМ-2У1
Габаритный чертеж ГРУ-03БМ-2У1
