ИФС-250 изолирующее фланцевое соединение (3 фланца)
Применяются для обеспечения защитного электрического потенциала установок электрохимической защиты (катодная ЭХЗ) газораспределительных станций (пунктов) ГРС (ГРП). Обеспечивают прерывание протекания электрического тока по трубопроводам (электропроводимость), также для защиты различных подземных коммуникаций от электрокоррозии. Размещается на открытом воздухе на трубопроводах на вводе и выходе из зданий ГРС(ГРП), жилых зданий в различных климатических зонах.
Конструкция ИФС состоит из трех фланцев, паронитовой прокладки, покрытой защитным лаком, фторопластовых втулок, крепежа. Резьбовые гнёзда с винтами по периметру фланца необходимы для подключения приборов, замеряющих электросопротивление. Такой тип изолирующих соединений подходит для систем с трубами средних и больших диаметров.
ИФС изготавливают в заводских условиях, монтируют в готовом виде при выходе газопровода на поверхность, в местах возможного контакта с заземлёнными коммуникациями, на вводах в газораспределительные станции, газорегуляторные пункты и установки.
ИФС-250 в “ЦентрГаз”:
- В наличии на складе
- Доставка по России
- Технические консультации
- Помощь в подборе газового оборудования
Сферы применения ИФС-250
- Защита трубопроводных систем
- Изоляция ответвлений
- Установка возле источников токов
- Соединение разнометаллических труб
- Монтаж на газораспределительных пунктах
- Обустройство тепловых сетей
- На газораспределительных пунктах и газораспределительных станциях и др.
Основные характеристики:
- номинальный проход: 250 миллиметров;
- рабочая среда: природный углеводородный газ, нефть, вода;
- температурный диапазон: от -70 до +300°C;
- условное давление: 1,6 МПа;
- масса 46 кг;
- минимальное электрическое сопротивление: 5 МОм;
- вид материала: сталь углеродистая, легированная, нержавеющая (ст 20, 09Г2С, 15Х5М, 12Х18Н10Т, 10Х17Н13М2Т,т.д.), графит, фторопласт, графит.
Компания “ЦентрГаз” предлагает широкий выбор изолирующих фланцевых соединений. Цена ИФС-250 включает НДС. На складе в наличии. Быстрая доставка газовых клапанов в любую точку России!
Технические характеристики ИФС-250
| Марка | Ду, мм | d, мм | L1, мм | D, мм | D1, мм | n | d1, мм | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ИФС-250 | 250 | 273 | 97 | 405 | 355 | 12 | 26 | 46 |

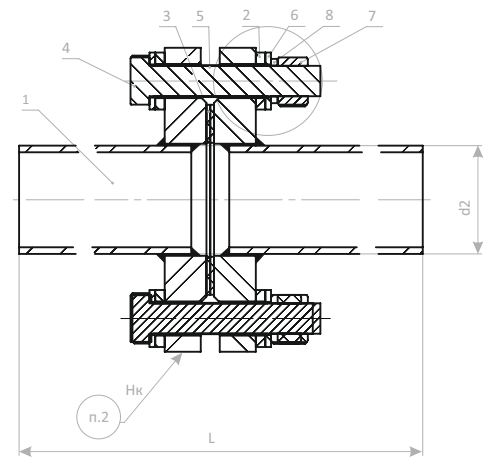

Функциональная схема изолирующего фланцевого соединения ИФС 250
