ИФС-600 изолирующее фланцевое соединение (3 фланца)
ИФС предназначено для электрического секционирования линейной части газопровода на независимые участки и их электрической изоляции. Монтируется на прямолинейных участках магистральных трубопроводов категорий IV,III,II,I, B и промысловых газопроводов.
ИФС состоит из 3-х фланцев ГОСТ 12820-80 или 12821-80. Материал фланцев – сталь 20, сталь 09Г2С, сталь 10Г2, сталь 12Х18Н10Т. Изготовление по типовым сериям: 1-93; альбом МГНП-01-99; 5.905-25.05; ГОСТ 25660-83; В качестве уплотнителя-изолятора между ними применена прокладка фторопластовая Ф-4, что позволяет увеличить электросопротивление.
Соединение фланцев обеспечиваются шпильками, которые изолируются от фланца фторопластовыми втулками. Транспортируемая среда:
- Природный газ
- товарная нефть
- нефтепродукты
- сжиженные газы
- ШФЛУ, не оказывающие коррозионого воздействия на металл трубы.
ИФС выпускается в двух видах климатического исполнения по ГОСТ 15150-69: -У1 для эксплуатации при температуре окружающей среды −40 …+600 С; -ХЛ1, УХЛ1 для эксплуатации при температуре окружающей среды −60 …+800 С. Температура транспортируемой среды под давлением -40 …+2500 С. Стыкуемые поверхности обрабатываются лаком бакелитовым ГОСТ 901-78. В собранном виде изделие испытывается: а) на прочность давлением 1,25 Pраб, в течение 2 мин; б) на плотность давлением 1,0 Pраб, в течение 5 мин. в) на диэлектрическую прочность.
Величина омического сопротивления в сухом помещении при 1 кВ превышает 10 МОм (по РД 153-39.4-091-01). Замер производится поверенным мегомметром. Возможна комплектация электро-искроразрядником
Характеристики ИФС-600
- Максимальное рабочее давление: 16 атм
- Диаметр условного прохода: 600мм
- Температурный диапазон эксплуатации: -40..+80С
- Электрическое сопротивление постоянному току при 500В: не менее 5МОм
Компания “ЦентрГаз” предлагает широкий выбор изолирующих фланцевых соединений. Цена ИФС-600 включает НДС. На складе в наличии. Быстрая доставка газовых клапанов в любую точку России!
Технические характеристики ИФС-600
| Обозначение | Условный проход Dy, мм | Рабочее давление Py,кгс/см2 | db, мм | L1, мм | D, мм | D1, мм | n, шт | d, мм | M, кг | |
|---|---|---|---|---|---|---|---|---|---|---|
| ИФС-А-20-6 | 20 | 6 | 26 | 42 | 90 | 65 | 4 | 11 | 2,1 | |
| ИФС-А-20-10 | 20 | 10 | 26 | 40 | 105 | 75 | 4 | 14 | 2,4 | |
| ИФС-А-20-16 | 20 | 16 | 26 | 48 | 105 | 75 | 4 | 16 | 2,4 | |
| ИФС-А-20-25 | 20 | 25 | 26 | 52 | 105 | 75 | 4 | 18 | 3,0 | |
| ИФС-А-25-6 | 25 | 6 | 33 | 42 | 100 | 75 | 4 | 11 | 2,2 | |
| ИФС-А-25-10 | 25 | 10 | 33 | 40 | 115 | 85 | 4 | 14 | 2,9 | |
| ИФС-А-25-16 | 25 | 16 | 33 | 48 | 115 | 85 | 4 | 16 | 3,4 | |
| ИФС-А-25-25 | 25 | 25 | 33 | 52 | 115 | 85 | 4 | 18 | 3,4 | |
| ИФС-А-32-6 | 32 | 6 | 39 | 45 | 120 | 90 | 4 | 14 | 4,1 | |
| ИФС-А-32-10 | 32 | 10 | 39 | 53 | 135 | 100 | 4 | 20 | 4,4 | |
| ИФС-А-32-16 | 32 | 16 | 39 | 57 | 135 | 100 | 4 | 20 | 5,0 | |
| ИФС-А-32-25 | 32 | 25 | 39 | 64 | 135 | 100 | 4 | 20 | 5,6 | |
| ИФС-А-40-6 | 40 | 6 | 46 | 48 | 130 | 100 | 4 | 14 | 5,1 | |
| ИФС-А-40-10 | 40 | 10 | 46 | 58 | 145 | 110 | 4 | 20 | 5,3 | |
| ИФС-А-40-16 | 40 | 16 | 46 | 60 | 145 | 110 | 4 | 20 | 6,0 | |
| ИФС-А-40–25 | 40 | 25 | 46 | 70 | 145 | 110 | 4 | 20 | 6,8 | |
| ИФС-А-50-6 | 50 | 6 | 59 | 48 | 140 | 125 | 4 | 14 | 4,2 | |
| ИФС-А-50-10 | 50 | 10 | 59 | 58 | 160 | 125 | 4 | 20 | 6,6 | |
| ИФС-А-50-16 | 50 | 16 | 59 | 70 | 160 | 125 | 4 | 20 | 6,8 | |
| ИФС-А-50-25 | 50 | 25 | 59 | 70 | 160 | 125 | 4 | 20 | 8,5 | |
| ИФС-А-65-6 | 65 | 6 | 78 | 48 | 160 | 130 | 4 | 14 | 8,5 | |
| ИФС-А-65-10 | 65 | 10 | 78 | 64 | 180 | 145 | 4 | 20 | 8,8 | |
| ИФС-А-65-16 | 65 | 16 | 78 | 76 | 180 | 145 | 4 | 20 | 10,2 | |
| ИФС-А-65-25 | 65 | 25 | 78 | 76 | 180 | 145 | 8 | 20 | 10,4 | |
| ИФС-А-80-6 | 80 | 6 | 91 | 54 | 185 | 150 | 4 | 18 | 7,3 | |
| ИФС-А-80-10 | 80 | 10 | 91 | 64 | 195 | 160 | 4 | 20 | 10,0 | |
| ИФС-А-80-16 | 80 | 16 | 91 | 76 | 195 | 160 | 4 | 20 | 9,5 | |
| ИФС-А-80-25 | 80 | 25 | 91 | 82 | 195 | 160 | 4 | 20 | 12,5 | |
| ИФС-А-100-6 | 100 | 6 | 110 | 54 | 205 | 170 | 4 | 18 | 7,6 | |
| ИФС-А-100-10 | 100 | 10 | 110 | 70 | 215 | 180 | 8 | 20 | 12,4 | |
| ИФС-А-100-16 | 100 | 16 | 110 | 82 | 215 | 180 | 8 | 20 | 14,6 | |
| ИФС-А-100-25 | 100 | 25 | 110 | 88 | 230 | 190 | 8 | 24 | 18,3 | |
| ИФС-А-150-6 | 150 | 6 | 161 | 60 | 260 | 225 | 8 | 18 | 13,1 | |
| ИФС-А-150-10 | 150 | 10 | 161 | 76 | 280 | 240 | 8 | 24 | 20,5 | |
| ИФС-А-150-16 | 150 | 16 | 161 | 87 | 280 | 240 | 8 | 24 | 24,0 | |
| ИФС-А-150-25 | 150 | 25 | 161 | 94 | 300 | 250 | 8 | 28 | 31,0 | |
| ИФС-А-200-6 | 200 | 6 | 222 | 66 | 315 | 280 | 8 | 18 | 17,4 | |
| ИФС-А-200-10 | 200 | 10 | 222 | 76 | 335 | 295 | 12 | 24 | 26,5 | |
| ИФС-А-200-16 | 200 | 16 | 222 | 94 | 335 | 295 | 12 | 24 | 32,4 | |
| ИФС-А-200-25 | 200 | 25 | 222 | 100 | 360 | 310 | 12 | 28 | 42,0 |

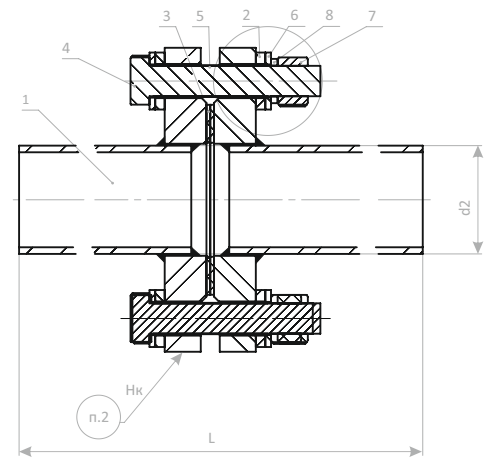

Функциональная схема ИФС 600 изолирующего фланцевого соединения
