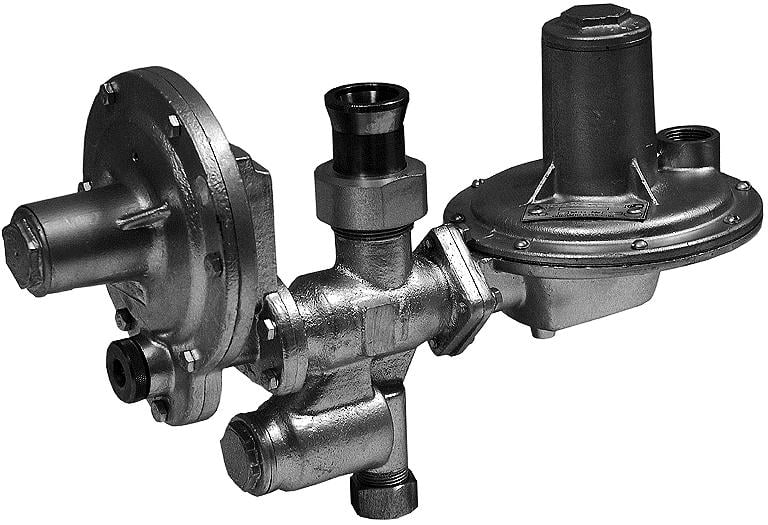

РДГД-20 — регулятор давления газа комбинированный, предназначен для систем газоснабжения бытовых и промышленных потребителей. В составе прибора соединены независимо работающие устройства: регулятор давления, автоматическое отключающее устройство, сбросной клапан и фильтр для отделения пыли.
Он обеспечивает:
- редуцирование среднего давления на низкое,
- автоматическое поддержание низкого выходного давления на заданном уровне независимо от изменений расхода и входного давления,
- автоматическое отключение подачи газа при аварийных повышении и понижении выходного давления сверх допустимых заданных значений.
Регулятор рассчитан на устойчивую работу при воздействии температуры окружающего воздуха от минус 40 до +45 градусов по Цельсию и относительной влажности до +95%.
Краткие технические характеристики:
Наименование: РДГД-20
Регулируемая среда: природный газ
Максимальное входное давление, МПа: 0,3
Диапазон настройки выходного давления, кПа: от 2,0 до 2,5
Зона неравномерности (пропорциональности) регулирования: % ±10
Давление срабатывания предохранительного сбросного клапана при повышении установленного максимального выходного давления, кПа: 0,3–0,8
Диапазон настройки автоматического отключения подачи газа:
- при повышении выходного давления, кПа: от 3 до 4,5
- при понижении выходного давления, кПа: от 0,6 до 1,1
Точность срабатывания автоматического отключающего устройства: % ±10
Габаритные размеры, мм, не более:
- длина: 420
- ширина: 166
- высота: 262
- строительная длина: 210
Присоединительные размеры:
- Ду входного штуцера, мм: 15
- Ду выходного штуцера, мм: 20
Масса, кг: не более 5
