Функции ГРПШ-13-2ВУ1
ГРПШ-13-2ВУ1 – газорегуляторное оборудование с двумя линиями редуцирования для работы с высокими показателями давления газа. Редукторы давления РДГ-50В, используемые в работе данной модели, обеспечивают выходное давление от 60 до 600 кПа.
Конструкция ГРПШ-13 проста и удобна в работе. Дверки, расположенные с двух сторон ящика, открываются вверх, что позволяет производить ремонтные работы во время дождя или снега. На входе установлен манометр, на выходе – напорометр, благодаря которым легко отслеживать показатели давления газа.
Основные характеристики ГРПШ 13-2ВУ1
- Вес 540
- Габаритные размеры 2000х1400х1600
- Давление на входе [рвх] 1.2
- Исполнение регулятора давления Рдг-50в
- Параметры настройки выходного давления [рвых] 1.5-60
- Производительность 6200
- Среда регулирования Природный газ
По желанию заказчика газорегуляторный пункт может быть оснащен узлом учета газа. Мы поможем подобрать ГРПШ, который
будет соответствовать необходимой технологической схеме, пропускной способности, качеству оборудования, материалам и
конечно же демократичной стоимости, и оперативным срокам поставки.
Комплектация ГРПШ-13-2ВУ1
- узел фильтра;
- линия редуцирования давления газа;
- обводная линия, байпас.
Цена ГРПШ-13-2ВУ1 включает НДС. На складе в наличии.
Климатическое исполнение ГРПШ-13-2ВУ1
Условия эксплуатации ГРПШ-13-2В-У1 должны соответствовать климатическому исполнению У1 (ХЛ1) категории 1 по ГОСТ 15150–69, для работы окружающей среды от минус 40 до +60°С (от минус 60 до +60°С). Компания ЦентрГаз поставляет пункты с обогревом, обогреватель устанавливается под днищем металлического шкафа и используется в холодное время года.
Доставка шкафа в любую точку России
Технические характеристики ГРПШ-13-2ВУ1
| Регулируемая среда | Природный газ по ГОСТ 5542-87 | |
| Регулятор давления газа | РДГ-50Н | РДГ-50В |
| Максимальное входное давление, МПа | 1,2 | |
| Диапазон настройки выходного давления, кПа | 1 — 60 | 60 — 600 |
| Пропускная способность, м³/ч, при входном давлении, Мпа: | РДГ-50Н (В) | |
| При Рвх: 0,05 МПа | 330 | – |
| При Рвх: 0,1 МПа | 600 | 600 |
| При Рвх: 0,2 МПа | 950 | 950 |
| При Рвх: 0,3 МПа | 1250 | 1250 |
| При Рвх: 0,4 МПа | 1550 | 1550 |
| При Рвх: 0,5 МПа | 1850 | 1850 |
| При Рвх: 0,6 МПа | 2150 | 2150 |
| При Рвх: 0,7 МПа | 2500 | 2500 |
| При Рвх: 0,8 МПа | 2800 | 2800 |
| При Рвх: 0,9 МПа | 3100 | 3100 |
| При Рвх: 1,0 МПа | 3400 | 3400 |
| При Рвх: 1,1 МПа | 3700 | 3700 |
| При Рвх: 1,2 МПа | 4050 | 4050 |
| Неравноммерность регулирования, % | ±10 | |
| Диапазон настройки давления, срабатывания отключающего устройства, кПа: | ||
| При повышении входного давления, МПа: | 0,0003 — 0,003 | 0,01 — 0,03 |
| При понижении входного давления, МПа: | 0,003 — 0,07 | 0,07 — 0,7 |
| Температура окружающего воздуха, °С | -40…+60 | |
| Система обогрева | ГАЗОВОЕ «ДА» / «НЕТ» | |
| Присоединительные размеры: входного патрубка, мм выходного патрубка, мм | Ду 50 Ду 50 | |
| Масса, кг | 400 | |

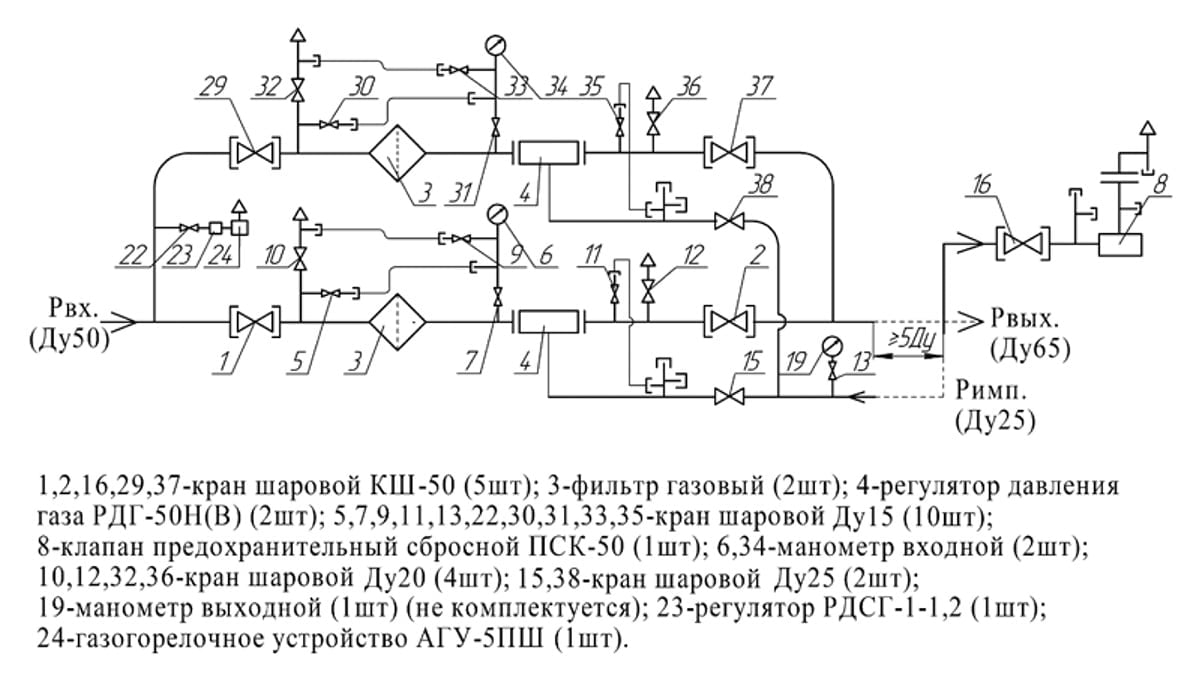

Функциональная схема ГРПШ 13 2ВУ1

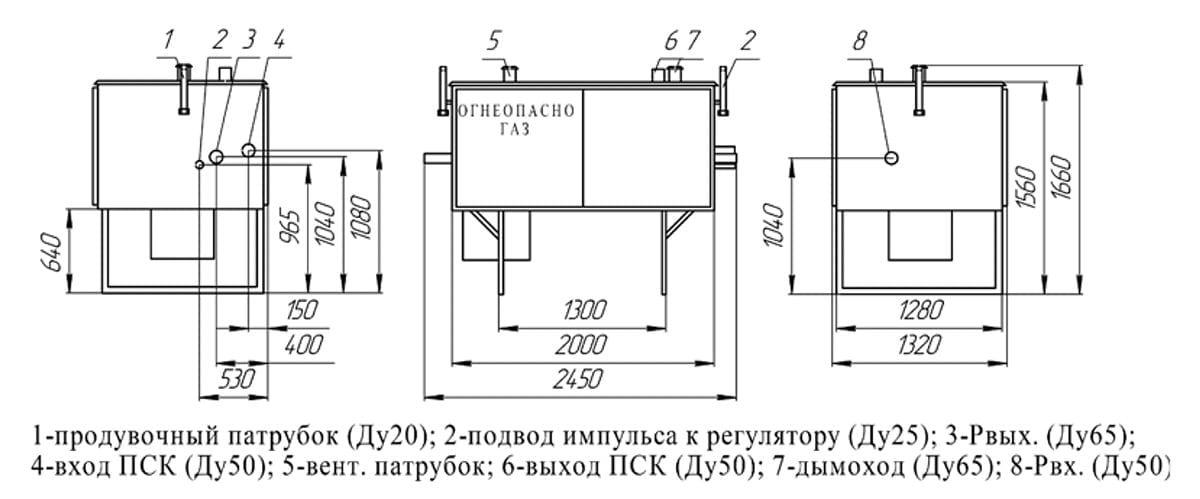

Габаритный чертеж ГРПШ 13 2ВУ1
Устройство и оборудование
В шкафных пунктах к выходной линии, на расстоянии не менее 5 ДУ от перехода, подключены предохранительный сбросной
клапан и импульсный трубопровод.
Газ по входному трубопроводу через входной кран 1, фильтр 2 поступает к регулятору давления газа 4, где происходит
снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной кран 9
поступает к потребителю.
Контроль выходного давления производится выходным манометром 13.
При повышении выходного давления выше допустимого заданного значения открывается сбросной клапан 5, в том числе
встроенный в регулятор, и происходит сброс газа в атмосферу.
При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает
предохранительно-запорный клапан, встроенный в регулятор, перекрывая вход газа в регулятор.
На входном газопроводе установлен манометр 3, предназначенный для замера входного давления и определения перепада
давления на фильтрующей кассете. Максимально допустимое падение давления на кассете фильтра — 10 кПа.
В случае ремонта оборудования газ поступает к потребителю через резервную линию редуцирования, где газ по входному
трубопроводу через входной кран 1, фильтр 2 поступает к регулятору давления газа 4. Здесь происходит снижение давления
газа до установленного значения и поддержание его на заданном уровне, и далее через выходной кран 9 газ поступает к
потребителю.
Контроль выходного давления производится выходным манометром 13.
На основной и резервной линиях редуцирования после входного крана 1, после регулятора давления газа 4 предусмотрены
продувочные трубопроводы.
