Функции ГРПШ-15-2НУ1
Установки ГРПШ-15-2НУ1 применяются для редукции среднего и высокого давления на более низкое, автоматической стабилизации давления на выходе в указанных необходимых пределах. Функционирование не зависит от изменений давления на входе и расхода газа. Предусмотрено автоматическое прекращение газоснабжения при аварийных отклонениях давления от допустимых значений. Безопасны для эксплуатации в жилых зданиях и других объектах.
Оборудование изготавливается согласно ТУ 4859-001-75954496-2005 и имеет соответствующие сертификаты и разрешения.
У нас вы можете заказать исполнения газорегуляторных пунктов как с технологическими узлами учета расхода газа на основе счетчиков ВК, RVG, СГ-16МТ, TRZ, так и с коммерческим узлом учета расхода газа, включающего измерительные комплексы СГ-ЭК или СГ-ТК на основе тех же счетчиков и электронных корректоров ЕК-270, ТС-215, ВКГ-2(3), СПГ-7хх.
Основные характеристики ГРПШ 15-2НУ1
- Количество линий редуцирования: две линии (основная и резервная)
- Тип регулятора давления газа: РДГ-80Н
- Диапазон давлений на входе: 0,05 – 1,2МПа
- Регулируемая среда: природный газ по ГОСТ 5542-87
- Диапазон настройки выходного давления: 1,5 – 60кПа
- Наличие обогрева: есть
ГРПШ-15-2Н-У1 — шкафной газорегуляторный пункт на базе регуляторов РДГ-80Н;
ГРПШ-15-2В-У1 — шкафной газорегуляторный пункт на базе регуляторов РДГ-80В.
Комплектация ГРПШ-15-2НУ1
- Регуляторы давления газа РДГ-80Н;
- Фильтры газа ФГ;
- Краны шаровые КШ;
- Клапана КПС-Н;
- Узел учета расхода газа в исполнении “ЭК” (комплектуется по дополнительному заказу);
- Газовый обогрев (комплектуется по дополнительному заказу).
Цена ГРПШ-15-2НУ1 включает НДС. На складе в наличии.
Разновидности ГРПШ-15-2НУ1
- ГРПШ-15-1НУ1 с одной линией редуцирования и байпасом;
- ГРПШ-15-2НУ1 с двумя линиями редуцирования;
- ГРПШ-15-1НУ1-ЭК с одной линией редуцирования, байпасом и узлом учета расхода газа;
- ГРПШ-15-2НУ1-ЭК с основной и резервной линиями редуцирования и узлом учета расхода газа.
Доставка шкафа в любую точку России
Технические характеристики ГРПШ-15-2НУ1
| Наименование | ГРПШ-15-2Н(В)-У1 | |
| Регулируемая среда | Природный газ по ГОСТ 5542-87 | |
| Регулятор давления газа | РДГ-80Н | РДГ-80В |
| Максимальное входное давление, МПа | 1,2 | |
| Диапазон настройки выходного давления, кПа | 1 — 60 | 60 — 600 |
| Пропускная способность, м³/ч, при входном давлении, Мпа: | РДГ-80Н (В) | |
| При Рвх: 0,05 МПа | 1250 | – |
| При Рвх: 0,1 МПа | 2250 | 2250 |
| При Рвх: 0,2 МПа | 3400 | 3400 |
| При Рвх: 0,3 МПа | 4500 | 4500 |
| При Рвх: 0,4 МПа | 5600 | 5600 |
| При Рвх: 0,5 МПа | 6750 | 6750 |
| При Рвх: 0,6 МПа | 7850 | 7850 |
| При Рвх: 0,7 МПа | 9000 | 9000 |
| При Рвх: 0,8 МПа | 10100 | 10100 |
| При Рвх: 0,9 МПа | 11200 | 11200 |
| При Рвх: 1,0 МПа | 12350 | 12350 |
| При Рвх: 1,1 МПа | 13450 | 13450 |
| При Рвх: 1,2 МПа | 14600 | 14600 |
| Неравноммерность регулирования, % | ±10 | |
| Диапазон настройки давления, срабатывания отключающего устройства, кПа: | ||
| При повышении входного давления, МПа: | 0,0003 — 0,003 | 0,01 — 0,03 |
| При понижении входного давления, МПа: | 0,003 — 0,07 | 0,07 — 0,7 |
| Предохранительный сбросной клапан | ПСК-50Н/С/В | |
| Давление начала срабатывания сбросного клапана, кПа | 2-20/20-300/125-1000 | |
| Температура окружающего воздуха, °С | -40…+60 | |
| Система обогрева | ГАЗОВОЕ «ДА» / «НЕТ» | |
| Присоединительные размеры: входного патрубка, мм выходного патрубка, мм | Ду 80 Ду 80 | |
| Масса, кг | 520 | |

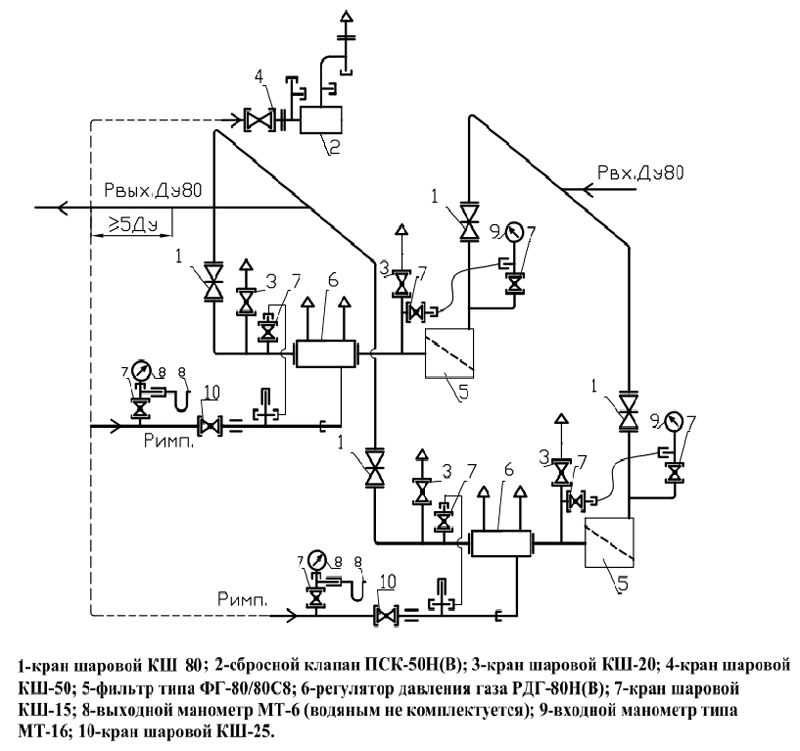

Функциональная схема ГРПШ 15 2НУ1

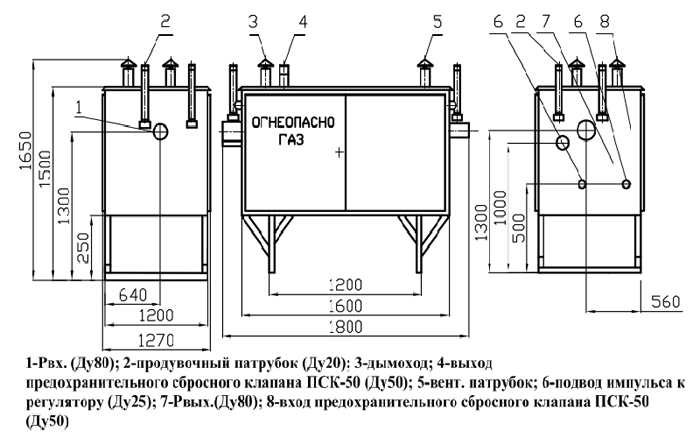

Габаритный чертеж ГРПШ 15 2НУ1
Устройство и принцип работы ГРПШ-15-2НУ1
Газорегуляторные пункты ГРПШ, Что это такое? ГРПШ применяются: в системах газоснабжения сельских и городских населенных пунктах, комуннально-бытовых зданиях, объектах промышленного и сельскохозяйственного назначения, и т. д.
Шкафные газорегуляторные пункты ГРПШ предназначены для редуцирования высокого или среднего давления на требуемое, автоматического поддержания заданного выходного давления, и автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений, очистки газа поставляемого потребителю по ГОСТ 5542–87.
