Функции ГРУ-100-2У1
Газорегуляторная установка ГРУ-МВ-100 (-00-06) с основной и резервной линией редуцирования на регуляторах РДБК-1(П)-100 и узлом учета газа — это комплекс технологического оборудования и устройств, предназначенный для понижения входного давления газа в диапазоне от 0,05 до 1,2 МПа до заданного уровня в диапазоне 1-600 кПа. и поддержания его на выходе постоянным, независимо от расхода газа, а также для технологического или коммерческого учета расхода газа. Узлы учета изготавливаются на базе различных счётчиков в зависимости от применяемого метода измерения: турбинных СГ-16мт, СТГ, TRZ, ротационных RVG, Delta, мембранных ВК. В случае необходимости коммерческого учета расхода газа, приведенного к нормальным условиям, применяется коррекция по температуре и давлению, которая осуществляется электронными корректорами ЕК-270, ТС-220, СПГ и др. Счётчик газа может быть установлен как до, так и после узла редуцирования.
Особенности ГРУ-100-2У1
В состав двух линий обработки газа (рабочей и резервной) входит один и тот же перечень оборудования, который отвечает за все параметры установки:
- фильтрующий узел на входе каждой линии очищает входящий газ и повышает надежность работы регуляторов давления;
- газовые редукторы снижают входное давление и удерживают его в заданном диапазоне;
- вспомогательное, запорно-предохранительное оборудование не допускает аварийных ситуаций и повышает безопасность обслуживания установки.
Технические характеристики на ГРУ-100-2У1
- Выходное давление, КПа: 1 – 600
- Выходное давление, КПа: 1 – 600
- Количество линий редуцирования: 2
- Максимальный расход газа, нм3/ч: 24884
- Марка регулятора: РДБК-1(П)-100
Цена ГРУ-100-2У1 включает НДС
Доставка в любую точку России
| Параметр | ГРУ-100-2У1 | |||
| Регулятор давления газа | РДБК-1-100/50 | РДБК-1П-100/50 | РДБК-1-100/70 | РДБК-1П-100/70 |
| Масса регулятора давления, кг, не более | 95,0 | 89,1 | 95,0 | 89,1 |
| Регулируемая среда | Природный газ по ГОСТ 5542-87 | |||
| Температура окружающего воздуха, ºС | +1…+40 | |||
| Давление газа на входе, Рвх, МПа | до 1,2 | |||
| Диапазон настройки давления газа на выходе Рвых, кПа | 1,0…60 | 30…600 | 1,0…60 | 30…600 |
| Неравномерность регулирования, % | ±10 | |||
| Максимальная пропускная способность(для газа плотностью ρ=0,72 кг/м3)Q м3/ч, не менее: | 9200 | 9200 | 19000 | 19000 |

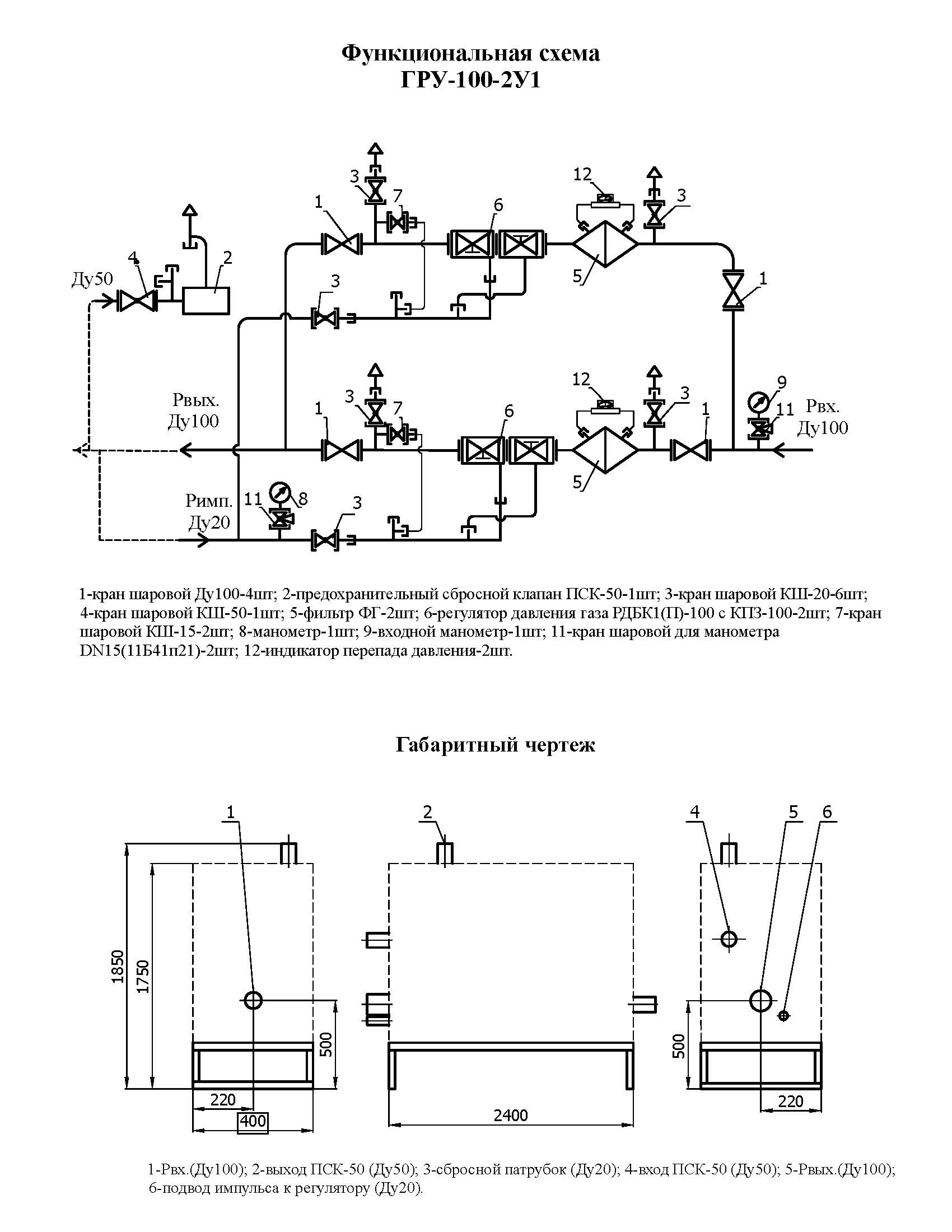

Функциональная схема ГРУ-100-2У1
Габаритный чертеж ГРУ-100-2У1
