Функции ГРУ-07-2У1
Газорегуляторная установка ГРУ-07-2У1 с основной и резервной линией редуцирования на регуляторах РДНК-1000 и узлом учета газа — это комплекс технологического оборудования и устройств, предназначенный для понижения входного давления газа в диапазоне от 0,05 до 0,6 МПа до заданного уровня в диапазоне 2-5 кПа. и поддержания его на выходе постоянным, независимо от расхода газа, а также для технологического или коммерческого учета расхода газа.
Узлы учета изготавливаются на базе различных счётчиков в зависимости от применяемого метода измерения: турбинных СГ-16мт, СТГ, TRZ, ротационных RVG, Delta, мембранных ВК. В случае необходимости коммерческого учета расхода газа, приведенного к нормальным условиям, применяется коррекция по температуре и давлению, которая осуществляется электронными корректорами ЕК-270, ТС-220, СПГ и др. Счётчик газа может быть установлен как до, так и после узла редуцирования.
Назначение ГРУ
Газорегуляторный пункт ГРУ-07-2У1 предназначен для регулирования давления природного газа с входного значения до требуемых значений.
Принцип работы шкафного пункта ГРУ-07-2У1:
Газ по входному трубопроводу через входной кран 1, фильтр 2 поступает к регулятору давления газа 4, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной кран 9 поступает к потребителю.
Контроль выходного давления производится выходным манометром 13.
При повышении выходного давления выше допустимого заданного значения открывается сбросной клапан 5, в том числе встроенный в регулятор, и происходит сброс газа в атмосферу.
При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительно-запорный клапан, встроенный в регулятор, перекрывая вход газа в регулятор.
На входном газопроводе установлен манометр 3, предназначенный для замера входного давления и определения перепада давления на фильтрующей кассете. Максимально допустимое падение давления на кассете фильтра — 10 кПа.
Технические характеристики газорегуляторная установка ГРУ-07-2У1
- Количество линий редуцирования: две линии (основная и резервная)
- Тип регулятора давления газа: РДНК-1000
- Диапазон давлений на входе: 0,05 – 0,6МПа
- Регулируемая среда: природный газ по ГОСТ 5542-87
- Диапазон давления газа на выходе: 2 – 5кПа
- Наличие обогрева: нет
Цена ГРУ-07-2У1 включает НДС
Доставка в любую точку России
| Параметр | ГРУ-04-2У1 | ГРУ-07-2У1 | ГРУ-02-2У1 | ГРУ-07-2У1 | |
| Регулятор давления | РДНК-400 | РДНК-400М | РДНК-У | РДНК-1000 | |
| Масса регулятора давления, кг, не более | 8 | ||||
| Регулируемая среда | Природный газ по ГОСТ 5542-87 | ||||
| Температура окружающего воздуха, ºС | +1…+60 | ||||
| Максимальное входное давление, Рвх, МПа | 0,6 | 0,6 | 1,2 | 0,6 | |
| Диапазон настройки давления газа на выходе, кПа | 2…5 | ||||
| Неравномерность регулирования, % | ±10 | ||||
| Диапазон настройки давления срабатывания клапанапредохранительного сбросного, кПа | 1,9…5,5 | ||||
| Диапазон настройки давления срабатыванияотключающего устройства, кПа | при понижении выходного давления | (0,2…0,5)*Рвых | |||
| при повышении выходного давления | (1,2…1,8)*Рвых | ||||
| Пропускная способность*(для газа плотностью ρ=0,72 кг/м3)в зависимости от входного давления,м3/ч, не менее: | 0,05 МПа | 36 | 44 | 44 | 56 |
| 0,1 МПа | 64 | 80 | 80 | 104 | |
| 0,2 МПа | 100 | 144 | 140 | 224 | |
| 0,3 МПа | 136 | 240 | 200 | 360 | |
| 0,4 МПа | 160 | 320 | 264 | 480 | |
| 0,5 МПа | 200 | 400 | 328 | 560 | |
| 0,6 МПа | 240 | 480 | 400 | 720 | |
| 0,9 МПа | – | – | 600 | – | |
| 1,2 МПа | – | – | 800 | – | |
| Присоединительные размеры, мм | входного патрубка, мм | Ду 50 | |||
| выходного патрубка, мм | Ду 65 | ||||
| импульса, мм | Ду 20 | ||||
| Наличие обогрева | нет | ||||
| Соединение входного и выходного патрубков, импульса | сварное по ГОСТ 16037-80 | ||||
| Срок службы, лет | 15 | ||||

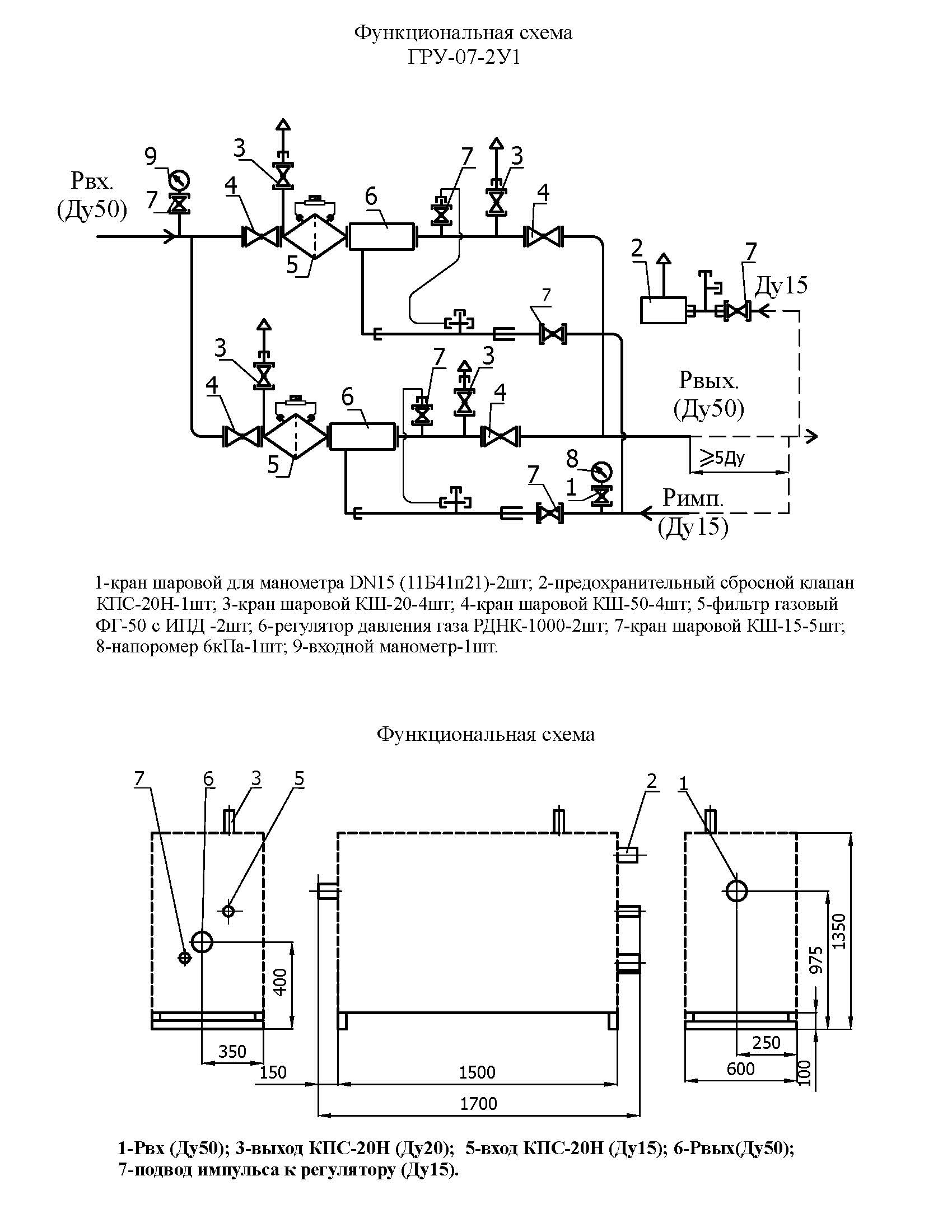

Функциональная схема и габаритный чертеж ГРУ-07-2У1
Спецификация ГРУ-07-2У1
- кран шаровой КШ-50-6шт;
- фильтр ФГ с ИПД-1шт;
- кран шаровой КШ-20-5шт;
- манометр 0.6МПа-2шт;
- напоромер 6 кПа-1шт;
- регулятор давления газа РДНК-1000-2шт;
- кран шаровой КШ-15-8 шт;
- измерительный комплекс СГ-ЭКВз-Р-0.75-25/1.6 (1:30) с ППД-1шт;
- клапан предохранительный сбросной КПС-20Н-1шт;
- кран шаровой для манометра Ду15-3шт;
- кран шаровой КШ-32-2шт.
