ИФС-50 изолирующее фланцевое соединение (3 фланца)
Изолирующее фланцевое соединение (ИФС) – это элемент трубопроводной системы, который используется для защиты трубопроводов от электрохимической коррозии. Изолирующие фланцевые соединения (ИФС) обеспечивают электрическую изоляцию одного участка трубопровода от другого. Это необходимо для борьбы с электрохимической коррозией – процессом, приводящим к ускоренному разрушению металлических деталей. В большинстве случаев ИФС ставится на переходах трубопроводов с подземного или подводного участка на надземный. Это обусловлено тем, что именно на подземную часть трубопровода воздействуют блуждающие токи, приводящие к электрохимической коррозии. Рабочей средой, транспортируемой через изолирующие фланцевые соединения являются диэлектрические жидкости и газы с избыточным давлением не более 7,0 МПа (70 кгс/см2).Данные соединения состоят из двух, или трех фланцев, разделенных диэлектрическими прокладками, и диэлектрическими втулками для электроизоляции шпилек. Изолирующие фланцевые соединения из двух фланцев: В ИФС используются плоские фланцы по ГОСТ 12820-80, или приварные встык по ГОСТ 12821-80, с исполнениями уплотнительных поверхностей 2 (с выступом) и 3 (с впадиной). Весьма распространенными в России являются ИФС по ГОСТ 25660-83, используемые для электрохимической защиты от коррозии подводных, подземных и наземных трубопроводах на давление 10,0 МПа (100 кгс/м2). ООО “ЦентрГаз” предлагает изолирующие фланцевые соединения типоразмера: Ду 25-219.В состав изолирующих фланцевых соединений входят: фланцы; изолирующие кольца (паронитовые прокладки) между фланцами; изолирующие втулки (устанавливаются в крепежные отверстия); шпильки; гайки; шайбы.Производство ИФС регламентировано ГОСТом 25660-83 «Фланцы изолирующие для подводных трубопроводов на Ру 10 МПа».Изолирующие кольца (паронитовые прокладки) покрывают электроизоляционным бакелитовым лаком для защиты их от влагонасыщения. Также для изготовления электроизолирующих прокладок могут использоваться винипласт или фторопласт. ООО “ЦентрГаз” предлагает широкий выбор изолирующих фланцевых соединений. Изолирующие фланцевые соединения (ИФС) P
Применение изолирующих фланцевых соединений (ИФС):
- вблизи объектов, являющимися источниками блуждающих токов;
- на ответвлениях трубопровода от основной магистрали;
- для того, чтобы разъединить электрический изолированный трубопровод от какого-либо неизолированного заземленного сооружения;
- при стыке трубопроводов, которые изготовлены из разных металлов;
- для того, чтобы разъединить электрический изолированный трубопровод от какого-либо взрывоопасного подземного сооружения;
- при вводе тепловой сети к объектам, являющимися источниками блуждающих токов;
- на газораспределительных пунктах и газораспределительных станциях и др.
Цена ИФС-50 включает НДС. На складе в наличии. Быстрая доставка газовых клапанов в любую точку России!
Технические характеристики ИФС-50
| Обозначение | Условный проход Dy, мм | Рабочее давление Py,кгс/см2 | db, мм | L1, мм | D, мм | D1, мм | n, шт | d, мм | M, кг |
|---|---|---|---|---|---|---|---|---|---|
| ИФС-А-20-6 | 20 | 6 | 26 | 42 | 90 | 65 | 4 | 11 | 2,1 |
| ИФС-А-20-10 | 20 | 10 | 26 | 40 | 105 | 75 | 4 | 14 | 2,4 |
| ИФС-А-20-16 | 20 | 16 | 26 | 48 | 105 | 75 | 4 | 16 | 2,4 |
| ИФС-А-20-25 | 20 | 25 | 26 | 52 | 105 | 75 | 4 | 18 | 3,0 |
| ИФС-А-25-6 | 25 | 6 | 33 | 42 | 100 | 75 | 4 | 11 | 2,2 |
| ИФС-А-25-10 | 25 | 10 | 33 | 40 | 115 | 85 | 4 | 14 | 2,9 |
| ИФС-А-25-16 | 25 | 16 | 33 | 48 | 115 | 85 | 4 | 16 | 3,4 |
| ИФС-А-25-25 | 25 | 25 | 33 | 52 | 115 | 85 | 4 | 18 | 3,4 |
| ИФС-А-32-6 | 32 | 6 | 39 | 45 | 120 | 90 | 4 | 14 | 4,1 |
| ИФС-А-32-10 | 32 | 10 | 39 | 53 | 135 | 100 | 4 | 20 | 4,4 |
| ИФС-А-32-16 | 32 | 16 | 39 | 57 | 135 | 100 | 4 | 20 | 5,0 |
| ИФС-А-32-25 | 32 | 25 | 39 | 64 | 135 | 100 | 4 | 20 | 5,6 |
| ИФС-А-40-6 | 40 | 6 | 46 | 48 | 130 | 100 | 4 | 14 | 5,1 |
| ИФС-А-40-10 | 40 | 10 | 46 | 58 | 145 | 110 | 4 | 20 | 5,3 |
| ИФС-А-40-16 | 40 | 16 | 46 | 60 | 145 | 110 | 4 | 20 | 6,0 |
| ИФС-А-40–25 | 40 | 25 | 46 | 70 | 145 | 110 | 4 | 20 | 6,8 |
| ИФС-А-50-6 | 50 | 6 | 59 | 48 | 140 | 125 | 4 | 14 | 4,2 |
| ИФС-А-50-10 | 50 | 10 | 59 | 58 | 160 | 125 | 4 | 20 | 6,6 |
| ИФС-А-50-16 | 50 | 16 | 59 | 70 | 160 | 125 | 4 | 20 | 6,8 |
| ИФС-А-50-25 | 50 | 25 | 59 | 70 | 160 | 125 | 4 | 20 | 8,5 |
| ИФС-А-65-6 | 65 | 6 | 78 | 48 | 160 | 130 | 4 | 14 | 8,5 |
| ИФС-А-65-10 | 65 | 10 | 78 | 64 | 180 | 145 | 4 | 20 | 8,8 |
| ИФС-А-65-16 | 65 | 16 | 78 | 76 | 180 | 145 | 4 | 20 | 10,2 |
| ИФС-А-65-25 | 65 | 25 | 78 | 76 | 180 | 145 | 8 | 20 | 10,4 |
| ИФС-А-80-6 | 80 | 6 | 91 | 54 | 185 | 150 | 4 | 18 | 7,3 |
| ИФС-А-80-10 | 80 | 10 | 91 | 64 | 195 | 160 | 4 | 20 | 10,0 |
| ИФС-А-80-16 | 80 | 16 | 91 | 76 | 195 | 160 | 4 | 20 | 9,5 |
| ИФС-А-80-25 | 80 | 25 | 91 | 82 | 195 | 160 | 4 | 20 | 12,5 |
| ИФС-А-100-6 | 100 | 6 | 110 | 54 | 205 | 170 | 4 | 18 | 7,6 |
| ИФС-А-100-10 | 100 | 10 | 110 | 70 | 215 | 180 | 8 | 20 | 12,4 |
| ИФС-А-100-16 | 100 | 16 | 110 | 82 | 215 | 180 | 8 | 20 | 14,6 |
| ИФС-А-100-25 | 100 | 25 | 110 | 88 | 230 | 190 | 8 | 24 | 18,3 |
| ИФС-А-150-6 | 150 | 6 | 161 | 60 | 260 | 225 | 8 | 18 | 13,1 |
| ИФС-А-150-10 | 150 | 10 | 161 | 76 | 280 | 240 | 8 | 24 | 20,5 |
| ИФС-А-150-16 | 150 | 16 | 161 | 87 | 280 | 240 | 8 | 24 | 24,0 |
| ИФС-А-150-25 | 150 | 25 | 161 | 94 | 300 | 250 | 8 | 28 | 31,0 |
| ИФС-А-200-6 | 200 | 6 | 222 | 66 | 315 | 280 | 8 | 18 | 17,4 |
| ИФС-А-200-10 | 200 | 10 | 222 | 76 | 335 | 295 | 12 | 24 | 26,5 |
| ИФС-А-200-16 | 200 | 16 | 222 | 94 | 335 | 295 | 12 | 24 | 32,4 |
| ИФС-А-200-25 | 200 | 25 | 222 | 100 | 360 | 310 | 12 | 28 | 42,0 |

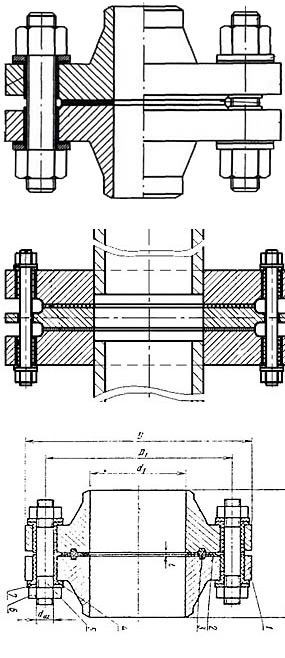

Функциональная схема изолирующего фланцевого соединения 50
