ИФС-100 изолирующее фланцевое соединение (3 фланца)
Изолирующее фланцевое соединение (ИФС) – это элемент трубопроводной системы, который используется для защиты трубопроводов от электрохимической коррозии. Изолирующие фланцевые соединения (ИФС) обеспечивают электрическую изоляцию одного участка трубопровода от другого. Это необходимо для борьбы с электрохимической коррозией – процессом, приводящим к ускоренному разрушению металлических деталей. В большинстве случаев ИФС ставится на переходах трубопроводов с подземного или подводного участка на надземный. Это обусловлено тем, что именно на подземную часть трубопровода воздействуют блуждающие токи, приводящие к электрохимической коррозии.
Изолирующее фланцевое соединение применяется для защиты трубопроводов от электрохимической коррозии, блуждающих и иных видов токов, возникающих при соединении участков трубопровода из различных металлов и других случаях.
ИФС применяются для изоляции трубопроводов, проложенных в наземном исполнении. Изолирующее фланцевое соединение представляет собой герметичное разъемное соединение стыков двух труб (участков трубопровода), не допускающее прохождения токов за счет установки втулок и прокладки с электроизолирующими свойствами.
Технические характеристики ИФС 100
- ТУ-3799-001-62832461-2009.
- Рабочая среда — природный газ, нефть, вода.
- Рабочее давление — 1,0 МПа, 1,6 МПа, 2,5МПа.
- Температура окружающей среды — от –60 до +45 °C.
- Электрическое сопротивление более 5 Мом при напряжении 1 кВ.
- Об-ние изделия ИФС-100-16
- Масса, кг15.0
Применение изолирующих фланцевых соединений ИФС-100:
- вблизи объектов, являющимися источниками блуждающих токов;
- на ответвлениях трубопровода от основной магистрали;
- для того, чтобы разъединить электрический изолированный трубопровод от какого-либо взрывоопасного подземного сооружения;
- при вводе тепловой сети к объектам, являющимися источниками блуждающих токов;
- для того, чтобы разъединить электрический изолированный трубопровод от какого-либо неизолированного заземленного сооружения;
- при стыке трубопроводов, которые изготовлены из разных металлов;
- на газораспределительных пунктах и газораспределительных станциях и др.
Цена ИФС-100 включает НДС. На складе в наличии. Быстрая доставка газовых клапанов в любую точку России!
Технические характеристики ИФС-100
| Обозначение | Условный проход Dy, мм | Рабочее давление Py,кгс/см2 | db, мм | L1, мм | D, мм | D1, мм | n, шт | d, мм | M, кг |
|---|---|---|---|---|---|---|---|---|---|
| ИФС-А-20-6 | 20 | 6 | 26 | 42 | 90 | 65 | 4 | 11 | 2,1 |
| ИФС-А-20-10 | 20 | 10 | 26 | 40 | 105 | 75 | 4 | 14 | 2,4 |
| ИФС-А-20-16 | 20 | 16 | 26 | 48 | 105 | 75 | 4 | 16 | 2,4 |
| ИФС-А-20-25 | 20 | 25 | 26 | 52 | 105 | 75 | 4 | 18 | 3,0 |
| ИФС-А-25-6 | 25 | 6 | 33 | 42 | 100 | 75 | 4 | 11 | 2,2 |
| ИФС-А-25-10 | 25 | 10 | 33 | 40 | 115 | 85 | 4 | 14 | 2,9 |
| ИФС-А-25-16 | 25 | 16 | 33 | 48 | 115 | 85 | 4 | 16 | 3,4 |
| ИФС-А-25-25 | 25 | 25 | 33 | 52 | 115 | 85 | 4 | 18 | 3,4 |
| ИФС-А-32-6 | 32 | 6 | 39 | 45 | 120 | 90 | 4 | 14 | 4,1 |
| ИФС-А-32-10 | 32 | 10 | 39 | 53 | 135 | 100 | 4 | 20 | 4,4 |
| ИФС-А-32-16 | 32 | 16 | 39 | 57 | 135 | 100 | 4 | 20 | 5,0 |
| ИФС-А-32-25 | 32 | 25 | 39 | 64 | 135 | 100 | 4 | 20 | 5,6 |
| ИФС-А-40-6 | 40 | 6 | 46 | 48 | 130 | 100 | 4 | 14 | 5,1 |
| ИФС-А-40-10 | 40 | 10 | 46 | 58 | 145 | 110 | 4 | 20 | 5,3 |
| ИФС-А-40-16 | 40 | 16 | 46 | 60 | 145 | 110 | 4 | 20 | 6,0 |
| ИФС-А-40–25 | 40 | 25 | 46 | 70 | 145 | 110 | 4 | 20 | 6,8 |
| ИФС-А-50-6 | 50 | 6 | 59 | 48 | 140 | 125 | 4 | 14 | 4,2 |
| ИФС-А-50-10 | 50 | 10 | 59 | 58 | 160 | 125 | 4 | 20 | 6,6 |
| ИФС-А-50-16 | 50 | 16 | 59 | 70 | 160 | 125 | 4 | 20 | 6,8 |
| ИФС-А-50-25 | 50 | 25 | 59 | 70 | 160 | 125 | 4 | 20 | 8,5 |
| ИФС-А-65-6 | 65 | 6 | 78 | 48 | 160 | 130 | 4 | 14 | 8,5 |
| ИФС-А-65-10 | 65 | 10 | 78 | 64 | 180 | 145 | 4 | 20 | 8,8 |
| ИФС-А-65-16 | 65 | 16 | 78 | 76 | 180 | 145 | 4 | 20 | 10,2 |
| ИФС-А-65-25 | 65 | 25 | 78 | 76 | 180 | 145 | 8 | 20 | 10,4 |
| ИФС-А-80-6 | 80 | 6 | 91 | 54 | 185 | 150 | 4 | 18 | 7,3 |
| ИФС-А-80-10 | 80 | 10 | 91 | 64 | 195 | 160 | 4 | 20 | 10,0 |
| ИФС-А-80-16 | 80 | 16 | 91 | 76 | 195 | 160 | 4 | 20 | 9,5 |
| ИФС-А-80-25 | 80 | 25 | 91 | 82 | 195 | 160 | 4 | 20 | 12,5 |
| ИФС-А-100-6 | 100 | 6 | 110 | 54 | 205 | 170 | 4 | 18 | 7,6 |
| ИФС-А-100-10 | 100 | 10 | 110 | 70 | 215 | 180 | 8 | 20 | 12,4 |
| ИФС-А-100-16 | 100 | 16 | 110 | 82 | 215 | 180 | 8 | 20 | 14,6 |
| ИФС-А-100-25 | 100 | 25 | 110 | 88 | 230 | 190 | 8 | 24 | 18,3 |
| ИФС-А-150-6 | 150 | 6 | 161 | 60 | 260 | 225 | 8 | 18 | 13,1 |
| ИФС-А-150-10 | 150 | 10 | 161 | 76 | 280 | 240 | 8 | 24 | 20,5 |
| ИФС-А-150-16 | 150 | 16 | 161 | 87 | 280 | 240 | 8 | 24 | 24,0 |
| ИФС-А-150-25 | 150 | 25 | 161 | 94 | 300 | 250 | 8 | 28 | 31,0 |
| ИФС-А-200-6 | 200 | 6 | 222 | 66 | 315 | 280 | 8 | 18 | 17,4 |
| ИФС-А-200-10 | 200 | 10 | 222 | 76 | 335 | 295 | 12 | 24 | 26,5 |
| ИФС-А-200-16 | 200 | 16 | 222 | 94 | 335 | 295 | 12 | 24 | 32,4 |
| ИФС-А-200-25 | 200 | 25 | 222 | 100 | 360 | 310 | 12 | 28 | 42,0 |

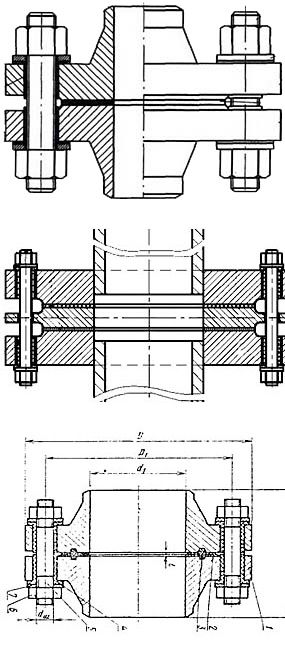

Функциональная схема ИФС-100
ИФС-100 купить с доставкой по цене производителя в ЦентрГаз. У нас вы всегда можете приобрести необходимые товары с доставкой по регионам России, или оформить самовывоз.
Сделайте заказ на сайте, вышлите на почту zakazcentrgaz@yandex.ru или совершите звонок по телефону: 8(804)700-45-91, оператор вас проконсультирует по продукции и оформит заказ.
