КПС-Н Клапан предохранительный сбросной
Клапан предохранительный сбросной КПС, предназначен для сброса газа в атмосферу при повышении давления в сети сверх допустимого значения, для использования в газорегуляторных пунктах, имеющих в своём составе запорные клапана. Обеспечивают сброс газа в атмосферу с расходом не менее 0,5 м³/ч при повышении давления в сети сверх заданного значения более чем на 5%. Простота конструкции и настройки.
Изготавливаются в двух исполнениях:
КПС-Н – для регуляторов типа РДНК
КПС-С – для регуляторов типа РДСК
Цена КПС-Н включает НДС. На складе в наличии. Быстрая доставка газовых клапанов в любую точку России!
Основные технические характеристики клапана КПС-Н:
- Тип присоединения: Муфтовый
- Материал корпуса: Алюминиевый сплав
- Исполнение: Предохранительный
- Страна производитель: Россия
- Среда использования: Природный газ
- Модель: КПС
- Тип: Сбросной
- Материал уплотнения: Металл
- Строительная длина, мм: 85
- Масса нетто, кг: 0,5
| Тип клапана | КПС-Н | КПС-С-1 | КПС-С-2 | ||
| 1. Рабочая среда | Природный газ по ГОСТ 5542-87 | ||||
| 2. Температура окружающей среды | -400С +450С | ||||
| 3. Максимальное рабочее давление на входе, кПа | 6 | 50 | 400 | ||
| 4. Диапазон настройки срабатывания Рср., кПа | 2,5…6 | 6…50 | 50…360 | ||
| 5. Погрешность срабатывания, % не более: | ± 5,0 | ||||
| 6. Пропускная способность, м/ч, при превышении давления срабатывания от номинального значения настройки на 0,1Рср. | 0,5±0,05 | ||||
| 7. Присоединительные размеры: – входное отверстие – выходное отверстие | G ½-В G ¾-В | ||||
| 8. Габаритные размеры, мм, не более: – длина – ширина – высота | 85 85 158 | ||||
| 9. Масса, кг, не более | 0,5 | ||||

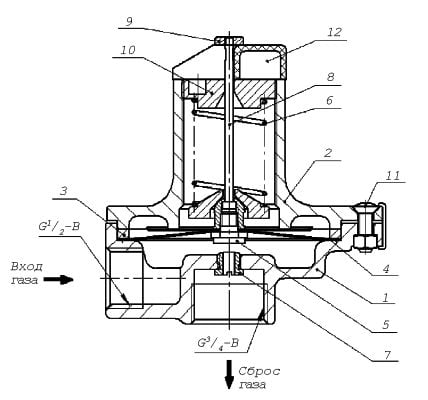

Функциональная схема КПС-Н
1-корпус; 2-крышка; 3-шайба; 4-мембрана; 5-клапан; 6-пружина; 7-седло; 8-шток; 9-кнопка; 10-гайка регулировочная; 11-винт; 12-фиксатор
