Регулятор давления газа РДНК-400М
Регулятор давления газа комбинированный РДНК-400М предназначен для редуцирования среднего и высокого давления на низкое,
автоматического поддержания выходного давления на установленном уровне независимо от колебаний входного давления.
его потребление.
Основные характеристики регулятора давления газа РДНК 400М
- Регулируемая среда: природный газ по ГОСТ 5542-87
- Диапазон входного давления: 0.05-0.6МПа
- Диапазон настройки выходного давления: 2-5кПа
- Диаметр присоединительного патрубка: 50мм
- Диапазон настройки отключающего устройства при повышении давления: (1.2-1.8)Рвых
- Диапазон настройки отключающего устройства при понижении давления: (0.2-0.5)Рвых
- Пропускная способность при максимальном входном давлении: 600 м3/ч
- Присоединение: фланцевое
Регуляторы изготавливается в 4 модификациях:
- РДНК-400 – со встроенным ПЗК и ПСК, наибольшая пропускная способность 300 м3/ч.
- РДНК-400М – со встроенным ПЗК, наибольшая пропускная способность 600 м3/ч.
- РДНК-1000 – со встроенным ПЗК, наибольшая пропускная способность 900 м3/ч
- РДНК-У – со встроенным ПЗК, с компенсацией влияния входного давления, наибольшая пропускная способность 1000 м3/ч
- Вид соединения регуляторов РДНК – фланцевое по ГОСТ 12820-80
Комплектация РДНК400М
- Регулятор давления газа РДНК-400М;
- сертификат соответствия;
- паспорт изделия;
- габаритная и функциональная схема
Цена РДНК 400М включает НДС. На складе в наличии.
Доставка шкафа в любую точку России!
Технические характеристики регулятора давления газа РДНК 400М
| Наименование параметра размера | Значение исполнения | |||
| РДНК-400 | РДНК-400М | РДНК-1000 | РДНК-У | |
| Рабочий диапазон входного давления, МПа | 0,05…0,63 | 0,05-1,2 | ||
| Диапазоны настройки выходного давления Рвых., кПа | 2,0…5,0 | |||
| Диапазоны настройки срабатывания автоматического отключающего устройства, МПа: при повышении выходного давления при понижении выходного давления |
(1,20…1,80)Рвых | |||
| Давление срабатывания сбросного клапана (ПСК), при превышении установленного максимального выходного давления, кПа | 1,1…1,8 от Рвых., | – | – | – |
| Пропускная способность, м3/ч, при входном давлении, кгс/см2 0,1 | 80 170 300 – | 100 300 600 – | 130 450 900 – | 100 250 500 1000 |
| Присоединительные размеры, условный проход, Ду входного патрубка, мм выходного патрубка, мм | Ду 50 | |||
| Соединение | фланцевое ГОСТ 33259-15 | |||
| Строительный размер, мм | 170 | |||
| Габаритные размеры, мм, не более — длина — ширина — высота | 512 220 270 | |||
| Масса, кг, не более | 8,0 | |||
| Герметичность затворов | Класс А по ГОСТ 9544-93 | |||
Функциональная схема РДНК 400М
Описание конструкции РДНК-400М

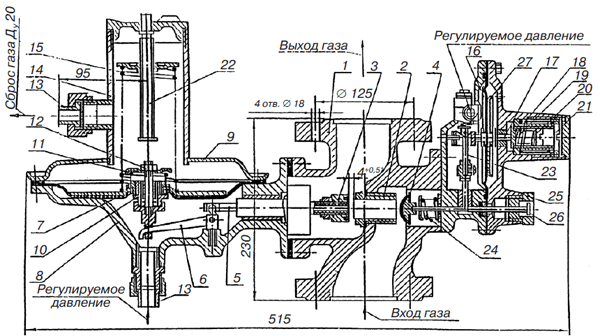

Регулятор давления газа комбинированный РДНК-400М: 1 — крестовина; 2 — седло; 3 — клапан; 4 — клапан отсечной; 5 — шток; 6 — рычаг; 7 — мембрана регулятора; 8 — корпус; 9 — крышка; 10 — клапан предохранительный; 11 — пружина; 12 — гайка; 13 — ниппель; 14 — стакан; 15 — пружина; 16 — мембрана; 17 — толкатель; 18, 19 — пружина; 20 — пробка; 21 — втулка; 22 — винт регулировочный; 23 — шток; 24 — пружина; 25 — пробка; 26 — шток; 27 — пружина
