КПС-С Клапан предохранительный сбросной
Клапан КПС-С предназначен: для использования в газорегуляторных пунктах, имеющих в своём составе запорные клапана. Обеспечивают сброс газа в атмосферу с расходом не менее 0,5 м3/ч при повышении давления в сети сверх заданного значения более чем на 5%.
Изготавливаются в двух исполнениях:
Газ из сети через входное отверстие поступает в надмембранную полость. Давление газа уравновешивается настроечной пружиной. При повышении давления газа в сети выше настроечного мембрана преодолевает усилие настроечной пружины и открывает выход газа через сбросное отверстие выходного патрубка. При снижении давления клапан возвращается в первоначальное положение и перекрывает сбросное отверстие.
Настройка срабатывания клапана осуществляется вращением регулировочной гайки (вращение по газовой стрелке увеличивает давление срабатывания клапана и наоборот).
Цена клапана КПС-С включает НДС. На складе в наличии. Быстрая доставка газовых клапанов в любую точку России!
Основные технические характеристики клапана КПС-С:
- Максимальное рабочее давление на входе, кПа: 400
- Пределы настройки давления срабатывания Рср, кПа: 7–400
- Точность срабатывания, %: ±10
- Расход газа через клапан, м³/ч, при перепаде давлений на нем ΔР=1,05Рcp ≥0,5
- Ду, мм: 12
- Вход: фланцевое
- Выход, дюйм: G¾
- Габаритные размеры, мм, не более: 90×70×80
- Масса, кг,: не более 0,5
Технические характеристики клапана предохранительного запорного КПС-С
| Тип клапана | КПС-Н | КПС-С-1 | КПС-С-2 | ||
| 1. Рабочая среда | Природный газ по ГОСТ 5542-87 | ||||
| 2. Температура окружающей среды | -400С +450С | ||||
| 3. Максимальное рабочее давление на входе, кПа | 6 | 50 | 400 | ||
| 4. Диапазон настройки срабатывания Рср., кПа | 2,5…6 | 6…50 | 50…360 | ||
| 5. Погрешность срабатывания, % не более: | ± 5,0 | ||||
| 6. Пропускная способность, м/ч, при превышении давления срабатывания от номинального значения настройки на 0,1Рср. | 0,5±0,05 | ||||
| 7. Присоединительные размеры: – входное отверстие – выходное отверстие | G ½-В G ¾-В | ||||
| 8. Габаритные размеры, мм, не более: – длина – ширина – высота | 85 85 158 | ||||
| 9. Масса, кг, не более | 0,5 | ||||

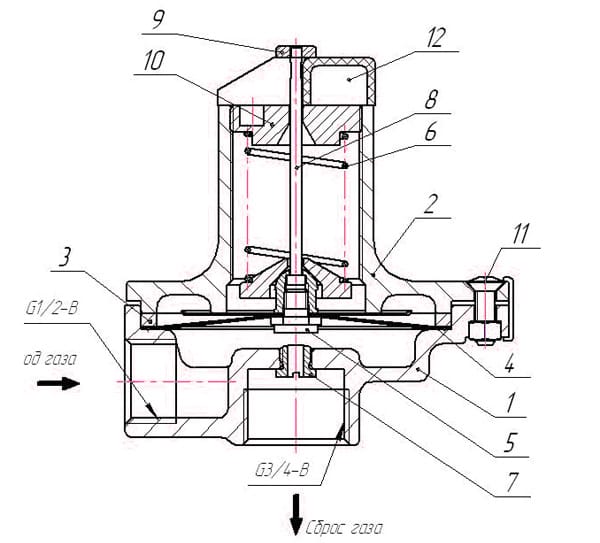

Функциональная схема КПС-С
1 – корпус; 2 – крышка; 3 — шайба; 4 — мембрана; 5 — клапан; 6 — пружина; 7 — седло; 8 — шток; 9 — кнопка; 10 — гайка регулировочная; 11 — винт; 12 — фиксатор.
