КПЗ-25Н Клапан предохранительный запорный
Клапаны КПЗ-25Н предназначены для автоматического прекращения подачи неагрессивных углеводородных газов к потребителям при повышении и понижении контролируемого давления сверх заданных пределов. Изготавливаются с условным проходом Дy 25, 50 и 100 мм низкого, среднего или высокого контролируемого давления.
Запорно-предохранительные клапаны КПЗ-25Н устанавливают в газорегуляторных пунктах (ГРП) и газорегуляторных установках (ГРУ). Они могут применяться вместо клапанов ПКН(В).
Регулируемая среда — природный газ по ГОСТ 5542-14.
Соединение — фланцевое по ГОСТ 33259-15
Цена клапана КПЗ-25Н включает НДС. На складе в наличии. Быстрая доставка газовых клапанов в любую точку России!
Основные технические характеристики запорного клапана КПЗ-25Н:
- Диаметр условного прохода: 25 мм
- Максимальное рабочее давление: 1,2 МПа (12 кг/см2)
- Присоединение: фланцевое по ГОСТ 12820-80
- Климатическое исполнение: УХЛ4 по ГОСТ 15150-69
- Материал корпуса: чугун
Технические характеристики клапана предохранительного запорного КПЗ-25Н
| Наименование параметра размера | Значение исполнения | |||||
| КПЗ-25 | КПЗ-50 | КПЗ-80 | КПЗ-100 | КПЗ-150 | КПЗ-200 | |
| Рабочее давление на входе, МПа, не более | 1,2 | |||||
| Материал корпуса | алюминий | |||||
| Условный проход, Ду, мм | 25 | 50 | 80 | 100 | 150 | 200 |
| Пределы настройки контролируемого давления, МПа Нижний КПЗ-Н КПЗ-С КПЗ-ВВерхний КПЗ-Н КПЗ-С КПЗ-В | 0,0003—0,003 0,001—0,012 0,003—0,030,002—0,075 0,06—0,32 0,03—0,75 | |||||
| Точность срабатывания, % | ±5 | |||||
| Строительная длина, мм | 160 | 230 | 350 | 350 | 480 | 600 |
| Габаритные размеры, мм — ширина B — высота H | 200 320 | 200 300 | 246 435 | 246 435 | 350 600 | 400 700 |
| Масса, кг, не более | 5 | 16 | 31 | 32 | 80 | 70 |

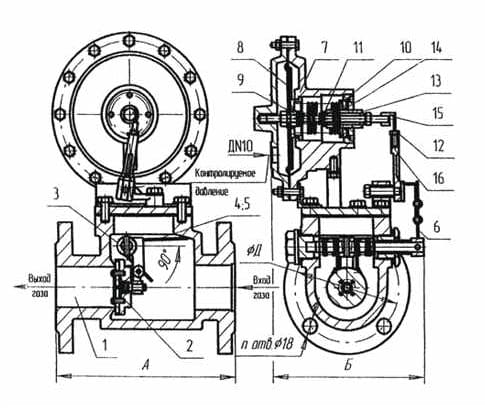

Функциональная схема КПЗ-25Н
1 — корпус; 2 — клапан с резиновым уплотнителем; 3 — ось; 4 — пружина клапана; 5 — пружина клапана; 6 — рычаг нижний; 7 — механизм контроля; 8 — мембрана; 9 – шток; 10 – пружина; 11 – пружина; 12 – упор; 13 – втулка; 14 – втулка; 15 – наконечник; 16 – рычаг верхний.
