КПЗ-50В Клапан предохранительный запорный
Предназначены для автоматического прекращения подачи неагрессивных углеводородных газов к потребителям при повышении и понижении контролируемого давления сверх заданных пределов. Изготавливаются с условным проходом Ду 50 и 100 мм низкого, среднего или высокого контролируемого давления.
Рабочая среда — природный газ по ГОСТ 5542-87.
Тип присоединения — фланцевое по ГОСТ 12820-80.
Цена КПЗ-50В включает НДС. На складе в наличии.
Быстрая доставка газовых клапанов в любую точку России!
Основные технические характеристики клапана КПЗ-50В:
- Максимальное давление: 12 атм
- Диаметр условного прохода: 50мм
- Диапазон настройки срабатывания при понижении давления: минимальное значение 0.03МПа, максимальное значение 0.4МПа
- Диапазон настройки срабатывания при повышении давления: минимальное значение 0.06МПа, максимальное значение 0.75МПа
- Точность срабатывания: 5%
- Присоединение: фланцевое
Климатическое исполнение клапана: для эксплуатации в помещениях с искусственно регулируемыми климатическими условиями при отсутствии прямого воздействия солнечного излучения и атмосферных осадков при температуре окружающего воздуха от + 1°С до + 35°С и верхнем значении относительной влажности окружающего воздуха 80 % при температуре + 25 °С и более низких температурах без конденсации влаги.
Срок службы клапанов — не менее 10 лет.
Технические характеристики клапана предохранительного запорного КПЗ-50В
| Наименование параметра размера | Значение исполнения | |||||
| КПЗ-25 | КПЗ-50 | КПЗ-80 | КПЗ-100 | КПЗ-150 | КПЗ-200 | |
| Рабочее давление на входе, МПа, не более | 1,2 | |||||
| Материал корпуса | алюминий | |||||
| Условный проход, Ду, мм | 25 | 50 | 80 | 100 | 150 | 200 |
| Пределы настройки контролируемого давления, МПа Нижний КПЗ-Н КПЗ-С КПЗ-ВВерхний КПЗ-Н КПЗ-С КПЗ-В | 0,0003—0,003 0,001—0,012 0,003—0,030,002—0,075 0,06—0,32 0,03—0,75 | |||||
| Точность срабатывания, % | ±5 | |||||
| Строительная длина, мм | 160 | 230 | 350 | 350 | 480 | 600 |
| Габаритные размеры, мм — ширина B — высота H | 200 320 | 200 300 | 246 435 | 246 435 | 350 600 | 400 700 |
| Масса, кг, не более | 5 | 16 | 31 | 32 | 80 | 70 |

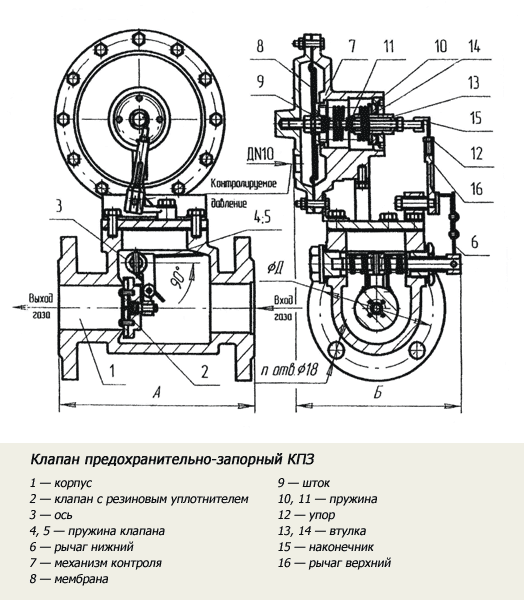

Функциональная схема КПЗ-50В
1 — корпус; 2 — клапан с резиновым уплотнителем; 3 — ось; 4, 5 — пружина; 6 — рычаг; 7 — механизм контроля; 8 — мембрана; 9 — шток; 10, 11 — пружина; 12 — упор; 13, 14 — втулка; 15 — наконечник; 16 — рычаг
