ПКН-100 Клапан предохранительный запорный
Клапан предохранительно-запорный полуавтоматический ПКН – это разновидность арматуры предназначенная для прекращения доступа газа к потребителю в случае превышения рабочего давления как в сторону повышения, так и понижения. Поступление газа отсекается с помощью системы рычагов и в дальнейшем взвод механизма возможен только в ручном режиме. Самопроизвольное открытия клапана в данном случае полностью исключается.
В стандартном исполнении клапан изготавливается в алюминиевом корпусе с условным проходом 50,100 и 200 мм., с направлением потока газа слева-направо. Возможно исполнение в чугунном корпусе и с направлением справа-налево. Также по заказу рычаги управления могут располагаться с правой либо с левой стороны для удобства оператора.
ПКН – предохранительный запорный клапан на низкое давление
ПКВ – предохранительный запорный клапан на высокое давление
Регулируемая среда – природный газ по ГОСТ 5542-87.
Соединение – фланцевое по ГОСТ 12820-80.
Вид климатического исполнения клапанов УХЛ3 ГОСТ 15150-69 с температурой окружающего воздуха от минус 40oС до плюс 60oС.
Цена ПКН-100 включает НДС. На складе в наличии. Быстрая доставка газовых клапанов в любую точку России!
Основные технические характеристики клапана ПКН-100:
- Тип присоединения: Фланцевый
- Материал корпуса: Алюминиевый сплав
- Исполнение: Предохранительный
- Страна производитель: Россия
- Среда использования : Природный газ
- Модель: ПКН
- Тип: Запорный
- Материал уплотнения: Металл
- Длина, мм: 230
Климатическое исполнение клапана: для эксплуатации в помещениях с искусственно регулируемыми климатическими условиями при отсутствии прямого воздействия солнечного излучения и атмосферных осадков при температуре окружающего воздуха от + 1°С до + 35°С и верхнем значении относительной влажности окружающего воздуха 80 % при температуре + 25 °С и более низких температурах без конденсации влаги.
Срок службы клапанов — не менее 10 лет.
Технические характеристики клапана предохранительного запорного ПКН-100
| Наименование параметра или размера | Значения для типа и исполнения | ||
| ПКН-50 ПКН-100 | ПКН-100 ПКВ-100 | ПКН-200 ПКВ-200 | |
| 1. Рабочее давление на входе, МПа, не более | 1,2 | ||
| 2. Условный проход, мм, не более | 50 | 100 | 200 |
| 3. Пределы настройки контролируемого давления, МПа для ПКН – нижний – верхний для ПКВ – нижний – верхний | 0,0003 – 0,003 0,002 – 0,060,003 – 0,03 0,03 – 0,6 | ||
| 4. Строительная длина, мм | 230 | 350 | 600 |
| 5. Габаритные размеры, мм – длина – ширина – высота | 390 310 480 | 425 320 480 | 600 390 720 |
| 6. Масса, кг, не более | 15 | 25 | 75 |

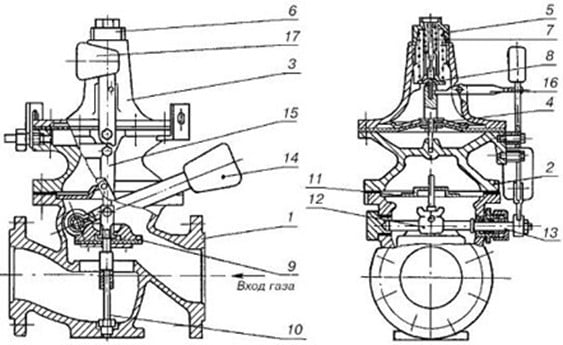

Функциональная схема ПКН-100
1 — Корпус; 2 — Переходной фланец; 3 — Крышка; 4 — Мембрана; 5 — Большая пружина; 6 — Пробка; 7 — Малая пружина; 8 — Шток; 9 — Клапан; 10 — Направляющая стойка; 11 — Тарелка; 12 — Вилка; 13 — Поворотный вал; 14— Рычаг; 15 — Анкерный рычаг; 16 — Коромысло; 17 — Молоток.
