ПКН-50 Клапан предохранительный запорный
Предохранительные клапаны запорные ПКН-50, предназначены для управления потоком углеводородных газов. Данные клапаны предназначены для автоматического закрытия при превышении установленных пределов давления и требуют ручного открытия.
Дополнительно к стандартному модельному ряду клапанов ПКН, доступны варианты с электромагнитным исполнительным механизмом, обозначаемые как ПКНэ. Эти модификации обеспечивают дополнительный уровень автоматизации, позволяя эффективно управлять процессами и поддерживать оптимальные условия работы системы.
Это важные устройства для обеспечения безопасности в работе с газами, так как они могут предотвратить аварийные ситуации при превышении определенных давлений.
Цена ПКН-50 включает НДС. На складе в наличии.
Быстрая доставка газовых клапанов в любую точку России!
Принцип работы клапана ПКН-50:
При достижении заданного значения давления, превышающего допустимое, клапан автоматически закрывается и перекрывает поток рабочей среды. Это позволяет предотвратить повреждение оборудования или трубопроводов и снизить риск возгорания или взрыва.
Область применения:
Клапаны КПЗ используются в различных отраслях промышленности, включая химическую, нефтяную, газовую, энергетическую и другие. Они имеют различные конструкции и могут быть изготовлены из различных материалов, чтобы соответствовать особенностям рабочей среды и условиям эксплуатации.
Обслуживание:
Данные клапаны должны периодически проходить техническое обслуживание и проверку, чтобы обеспечить их надежность и безопасность работы.
Основные технические характеристики клапана ПКН-50:
- Тип присоединения: Фланцевый
- Материал корпуса: Алюминиевый сплав
- Исполнение: Предохранительный
- Страна производитель: Россия
- Среда использования : Природный газ
- Модель: ПКН
- Тип: Запорный
- Материал уплотнения: Металл
- Длина, мм: 230
Климатическое исполнение клапана: для эксплуатации в помещениях с искусственно регулируемыми климатическими условиями при отсутствии прямого воздействия солнечного излучения и атмосферных осадков при температуре окружающего воздуха от + 1°С до + 35°С и верхнем значении относительной влажности окружающего воздуха 80 % при температуре + 25 °С и более низких температурах без конденсации влаги.
Срок службы клапанов — не менее 10 лет.
Технические характеристики клапана предохранительного запорного ПКН-50
| Наименование параметра или размера | Значения для типа и исполнения | ||
| ПКН-50 ПКВ-50 | ПКН-100 ПКВ-100 | ПКН-200 ПКВ-200 | |
| 1. Рабочее давление на входе, МПа, не более | 1,2 | ||
| 2. Условный проход, мм, не более | 50 | 100 | 200 |
| 3. Пределы настройки контролируемого давления, МПа для ПКН – нижний – верхний для ПКВ – нижний – верхний | 0,0003 – 0,003 0,002 – 0,060,003 – 0,03 0,03 – 0,6 | ||
| 4. Строительная длина, мм | 230 | 350 | 600 |
| 5. Габаритные размеры, мм – длина – ширина – высота | 390 310 480 | 425 320 480 | 600 390 720 |
| 6. Масса, кг, не более | 15 | 25 | 75 |

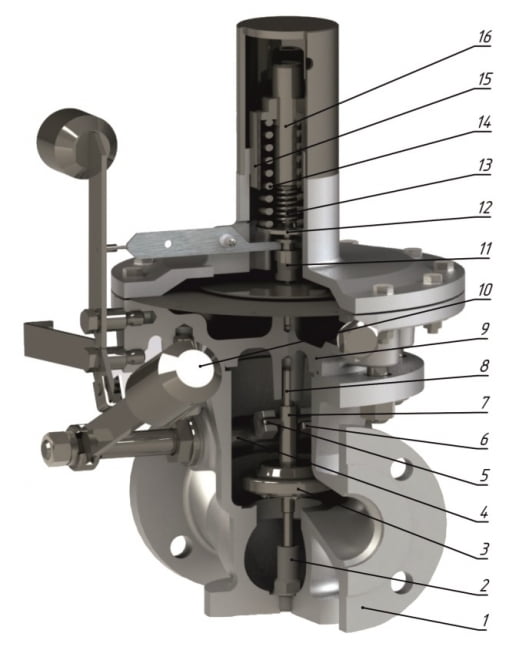

Функциональная схема ПКН-50
1-седло, 2-направляющая стойка, 3-клапан, 4-ось, 5-штифт, 6-вилка, 7-шток, 8-шток, 9-головка, 10-рычаг с грузом, 11-верхний торец штока, 12-шайба, 13-малая пружина, 14-пружина, 15-регулировочный стакан, 16- регулировочный винт.
