ПКНЭ-50 Клапан предохранительный запорный
Клапаны ПКНэ и ПКВэ с электромагнитным исполнительным механизмом являются модификацией предохранительных запорных клапанов ПКН и ПКВ, выпускаемых ООО ПКФ «Экс-Форма». Запорные клапаны ПКНэ и ПКВэ предназначены для герметичного перекрытия подачи неагрессивных углеводородных газов в системах автоматического управления газоиспользующими устройствами. Соединение с трубопроводом – фланцевое (по ГОСТ 12817).
Дистанционное перекрытие потока газа осуществляется путем подачи напряжения срабатывания 220В на электромагнитный исполнительный механизм, при этом якорь исполнительного механизма приводит в движение коромысло, выводя его из зацепления со штифтом молотка. В результате электромагнитный запорный клапан оказывается перекрытым.
Предохранительные запорные клапаны с ЭИМ марки ПКНэ и ПКВэ изготавливаются в климатическом исполнении УЗ ГОСТ 15150 (от -40оС до +40оС), а по типоразмерам – с условным проходом DN 50, DN 100, DN 200 низкого (ПКНэ) или высокого (ПКВэ) контролируемого давления.
Назначение: предохранительные запорные клапаны ПКНэ и ПКВэ с электромагнитным исполнительным механизмом предназначены для перекрытия подачи неагрессивных углеводородных газов в системах автоматического управления газопотребляющими устройствами.
Принцип действия: дистанционное управление клапаном осуществляется путем подачи напряжения срабатывания 220В на электромагнитный исполнительный механизм, который приводит в действие запорную систему клапана.
Цена ПКНЭ-50 включает НДС. На складе в наличии. Быстрая доставка газовых клапанов в любую точку России!
Основные технические характеристики клапана ПКНЭ-50:
- Максимальное рабочее давление – 1,2 МПа
- Напряжение – 220±22 В
- Частота – 50 Гц
- Потребляемая мощность – не более 40 Вт
Климатическое исполнение клапана: для эксплуатации в помещениях с искусственно регулируемыми климатическими условиями при отсутствии прямого воздействия солнечного излучения и атмосферных осадков при температуре окружающего воздуха от + 1°С до + 35°С и верхнем значении относительной влажности окружающего воздуха 80 % при температуре + 25 °С и более низких температурах без конденсации влаги.
Срок службы клапанов — не менее 10 лет.
Технические характеристики клапана предохранительного запорного ПКНЭ-50
| Наименование параметра | Значение для типа | ||
| ПКНЭ-50 | ПКНЭ-100 | ПКНЭ-200 | |
| 1. Рабочее давление на входе, МПа, не более | 1.2 | ||
| 2. Условный проход, Ду, мм | 50 | 100 | 200 |
| 3. Напряжение питающей сети, В | 220±22 | ||
| 4. Частота, Гц | 50 | ||
| 5. Потребляемая мощность, Вт, не более | 40 | ||
| 6. Тип присоединения | Фланцевый по ГОСТ-33259-15 | ||
| 7. Строительная длина, мм | 230 | 350 | 600 |
| 8. Габаритные размеры, мм, не более – длина – ширина – высота | 390 310 248 | 425 320 580 | 600 400 650 |
| 9. Материал корпуса | сплав алюминия ОК12 ОЧ(ПЧ) | ||
| 10. Масса, кг, не более | 17 | 25 | 55 |

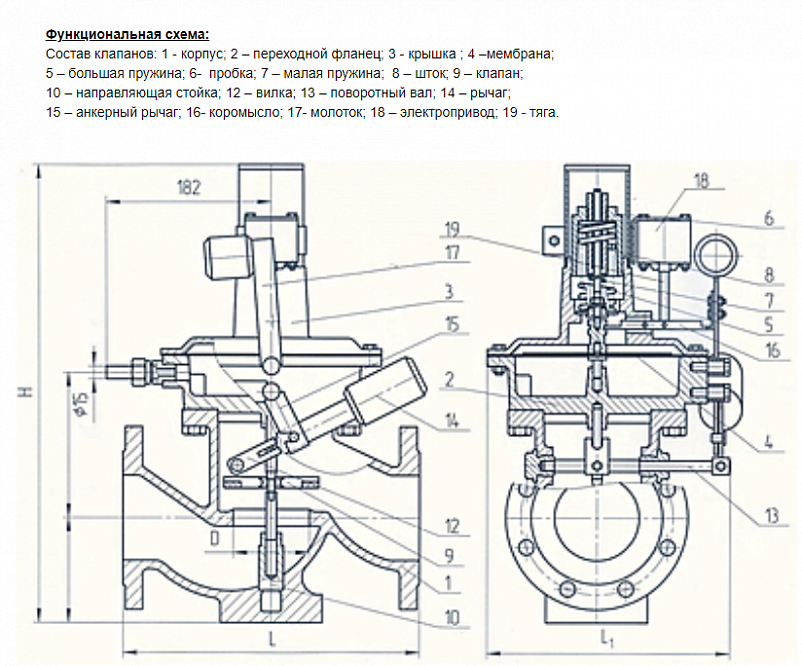

Функциональная схема ПКНЭ-50
1 – корпус; 2 – переходной фланец; 3 – крышка ; 4 –мембрана; 5 – большая пружина; 6- пробка; 7 – малая пружина; 8 – шток; 9 – клапан; 10 – направляющая стойка; 12 – вилка; 13 – поворотный вал; 14 – рычаг; 15 – анкерный рычаг; 16- коромысло; 17- молоток; 18 – электропривод; 19 – тяга.
