ПСК-50Н Предохранительный сбросной клапан
Клапаны предохранительные сбросные ПСК предназначены для ограничения давления неагрессивных газов при повышении давления в сети сверх допустимого предела путем сброса газа в атмосферу до установленной величины. Клапаны ПСК устанавливаются на регуляторных станциях и газопроводах низкого, среднего и высокого давления. Условия эксплуатации клапанов сбросных ПСК соответствуют климатическому исполнению УХЛ2 ГОСТ 15150-69 с температурой окружающего воздуха от -40 до +60°С.
Предохранительный сбросной клапан ПСК-50Н/5 предназначен для ограничения давления природного газа путем сброса избыточного давления газа в атмосферу.
Цена ПСК-50Н включает НДС. На складе в наличии. Быстрая доставка газовых клапанов в любую точку России!
Основные технические характеристики клапана ПСК-50Н:
- Максимальное давление открытия клапана: 5кПа (0.05кгс/см2)
- Диаметр условного прохода: 50мм
- Диапазон настройки срабатывания клапана: 2..5кПа
- Присоединение: муфтовое
Клапаны сбросные ПСК-50 в процессе эксплуатации не оказывают отрицательного воздействия на окружающую среду.
Корпус клапана ПСК-50 выполнен в виде усеченного конуса с фланцем, седлом и двумя отверстиями с резьбой 2’’. Седло перекрывается клапаном с резиновым уплотнением, собранным с мембраной, которая закреплена между фланцем корпуса и крышкой.
Пружина зажата между тарелками мембраны и регулировочного винта. Путем вращения регулировочного винта перемещается тарелка пружины, изменяя усилия пружины, которая определяет настройку давления срабатывания клапана.
Газ от сети через входное отверстие корпуса входит в надклапанную полость.
При установившемся режиме контролируемое давление газа в установленных пределах уравновешивается настроенной пружиной и клапан герметично закрыт.
Когда давление газа в сети (над клапаном) превысит предел настройки, клапан, преодолевая усилие пружины, откроется, давая возможность выхода газа в атмосферу.
Сброс газа будет продолжаться до снижения давления в сети ниже настроенного, после чего под действием пружины клапан сбросной ПСК-50 закроется.
Технические характеристики клапана предохранительного сбросного ПСК-50Н
| Наименование параметра размера | Значение исполнения |
| ПСК | |
| Условный проход, Ду, мм | 25 (50) |
| Диапазон настройки клапана, КПа ПСК-25Н сечение пружины 3 мм ПСК-25Н сечение пружины 4 мм ПСК-25В сечение пружины 3 мм ПСК-25В сечение пружины 4 мм ПСК-50Н/5 ПСК-50Н/20 ПСК-50С/50 ПСК-50С/125 ПСК-50С/300 ПСК-50В/400 ПСК-50В/700 ПСК-50В/1000 | 1,0—20 2,5—100 100—300 300—1000 1,0—5,0 2,0—20 20—50 50—125 120—300 120—400 125—700 125—1000 |
| Тип соединения с газопроводом — резьба внутренняя труба цилиндрическая ГОСТ 6357-52, дюйм | 1-В (2-В) |
| Габаритные размеры, мм, не более — диаметр D — высота Н | 160 (220) 200 (245) |
| Масса, кг, не более | 5 |

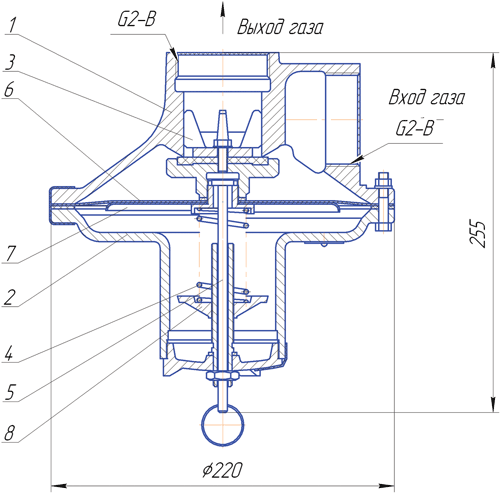

Функциональная схема ПСК-50Н
1 — корпус; 2 — крышка; 3 — клапан с направляющей и резиновым уплотнителем; 4 — пружина; 5 — винт регулировочный; 6 — мембрана; 7 — тарелка; 8 — тарелка пружины.
