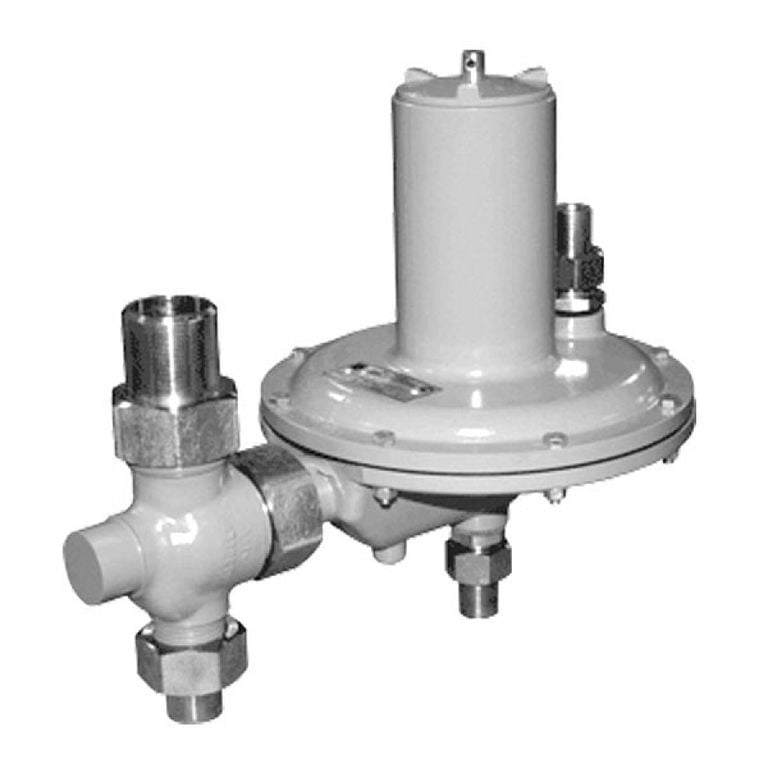

РД-32М/Ж Регулятор давления газа
Регулятор давления газа РД-32М используется для снижения давления неагрессивных газов. А также для автоматической стабилизации давления на выходе в заданном диапазоне. Используются в ГРП, ГРУ коммунальных и промышленных объектов.
Температура эксплуатации окружающего воздуха от —40°С до +45°С.
Регуляторы РД-32 бывают следующих модификаций:
— РД-32/С — регулятор для природного газа с диаметром седла 6 и 10 мм и рабочим давлением Рвх — 0,3; 1,2 МПа;
— РД-32/Ж — регулятор для сжиженного газа с диаметром седла 6 и 4 мм и рабочим давлением Рвх — 1,6 МПа.
Устанавливается в газорегуляторных пунктах и газорегуляторных установках. Условия эксплуатации должны соответствовать климатическому исполнению.
Основные характеристики регулятора давления газа РД-32М/Ж
- Присоединительные размеры резьбы: 1½”
- Номинальный диаметр, мм: 32
- Номинальное давление, МПа: 1,6
- Температура воды, °С: до 120
- Уровень заводской настройки выходного давления, МПа: 0,25 ± 0,015
- Давление после регулятора в “безрасходном” режиме, МПа: не более 0,4
- Максимальный расход воды, л/с (м3/час): 5,0 (18,0)
- Материал корпуса: сталь типа 12Х18Н10Т
- Масса, кг: 3,7
Регулятор давления это инженерная конструкция, состоящая из автоматически действующей арматуры, которая снабжена чувствительным элементом, он в свою очередь управляет приводом плунжера, подвижного регулирующего элемента затвора регулирующего клапана, перемещением которого достигается изменение пропускной способности.
Трубопроводную арматуру можно разделить на арматуру высокого давления и общепромышленную. Арматура высокого давления определяется давлением рабочей среды свыше 6,3 МПа, общепромышленная арматура определяется давлением рабочей среды ниже 6,3 МПа.
Цена РД-32М/Ж включает НДС. На складе в наличии.
Быстрая доставка РДНК в любую точку России!
Технические характеристики регулятора давления газа комбинированного РД-32М/Ж
| аименование параметра размера | Значение параметра | |||
| РД-32М/С-10 | РД-32М/С-6 | РД-32М/Ж-6 | РД-32М/Ж-4 | |
| Рабочая среда | природный газ | сжиженый газ | ||
| Диаметр седла | 10 | 6 | 6 | 4 |
| Диапазон настройки входного давления, МПа | 0,3 | 1,2 | 1,6 | |
| Пределы настройки выходного давления, кПа | 0,9-2,0 | 2,0-3,5 | ||
| Давление начала срабатывания предохранительного сбросного клапана при превышении установленного выходного давления, кПа | 1,14—2,53 | 2,53—4,0 | ||
| Пропускная способность предохранительного клапана, м3/ч | 0,5 | |||
| Колебания регулируемого выходного давления без перенастройки регулятора при изменении расхода газа, и колебания входного давления на ±25%, не более | ±10 | |||
| Температура окружающей среды, °С | от —40 до +60 | |||
| Габаритные размеры, мм, не более — длина — ширина — высота | 343 220 300 | |||
| Строительная длина L, мм | 200 | |||
| Масса, кг, не более | 6 | |||

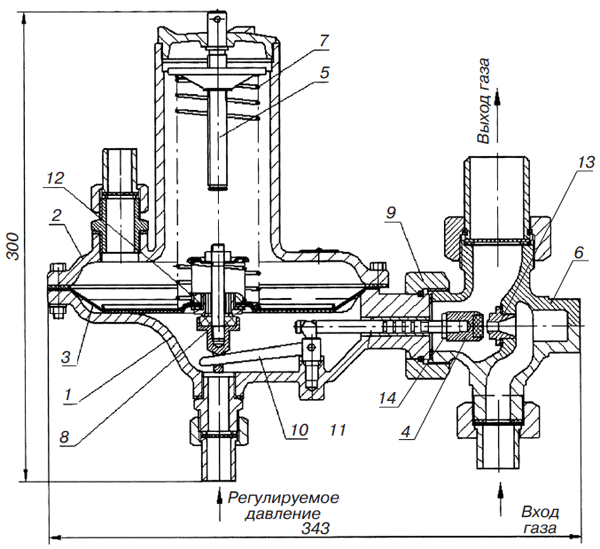

Функциональная схема РД-32М/Ж
Регулятор давления газа РД-32М: 1— корпус; 2 — крышка верхняя; 3 — мембрана; 4 — клапан регулятора; 5 — винт регулировочный; 6 — крестовина; 7 — пружина; 8 — клапан предохранительный сбросной; 9 — гайка накидная; 10 — рычаг; 11 — шток; 12 — пружина; 13 — седло; 14 — контргайка
