РДБК1П-25 Регулятор давления газа
Регулятор РДБК1П-25 предназначен для снижения входного давления газа и автоматического поддержания заданного давления на выходе, независимо от изменения расхода и входного давления
Регуляторы давления газа РДБК предназначены для природных газов по ГОСТ 5542-87
Регуляторы давления газа РДБК могут устанавливаться на газорегуляторных пунктах ( ГРПШ, УГРШ, ГСГО, ГРПН, ГРПБ, ПГБ ) и в узлах редуцирования газорегуляторных установок ( УГРШ, ГРУ ) промышленных и коммунально-бытовых объектов.
Регуляторы РДБК изготавливаются в климатическом исполнении по У2 ГОСТ 15150-69, температура эксплуатации от минус 45 до плюс 40 градусов С.
Модели регуляторов : РДБК 1-25, РДБК1П-25, РДБК1П-25Н, РДБК1П-25В
Цена РДБК1П-25 включает НДС. На складе в наличии.
Быстрая доставка РДНК в любую точку России!
Основные технические характеристики регулятора РДБК1П-25:
- Регулируемая среда: природный газ по ГОСТ 5542-87
- Максимальное входное давление: 1.2МПа
- Диапазон настройки выходного давления: 1-60кПа
- Диаметр присоединительного патрубка: 50мм
- Диаметр седла: 25мм
- Пропускная способность при начальном давлении 0.1МПа: 320 м3/ч
- Присоединение: фланцевое
Технические характеристики регулятора давления газа РДБК1П-25
| Наименование параметра размера | Значение исполнения | |
| РДБК1-25 | РДБК1П-25 | |
| Диаметр условного прохода входного фланца, Ду, мм | 25 | |
| Максимальное входное давление, МПа (кгс/см2) | 1,2 (12) | |
| Диапазон настройки выходного давления, МПа (кгс/см2) — РДБК-1 — РДБК-1П | 0,001—0,06 (0,01—0,6) 0,06—0,6 (0,6—6,0) | |
| Диаметр седла, мм | 21 | |
| Габаритные размеры, мм — строительная длина — ширина — высота | 200±1,5 460±5,0 282±5,0 | 200±1,5 347±2,0 245±5,0 |
| Фланцы по ГОСТ 12820-80 на условное давление, МПа | 1,6 | |
| Масса, кг, не более | 12 | |

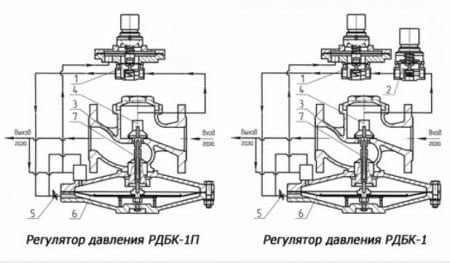

Функциональная схема РДБК1П-25
Регулятор давления газа РДБК1П-25: 1 – регулятор управления низкого давления (пилот); 2 – регулятор давления прямого действия (стабилизатор); 3 – клапан регулирующий; 4 – клапан регулятора; 5 – дроссель регулирующий; 6 – мембрана рабочая; 7 – шток.
