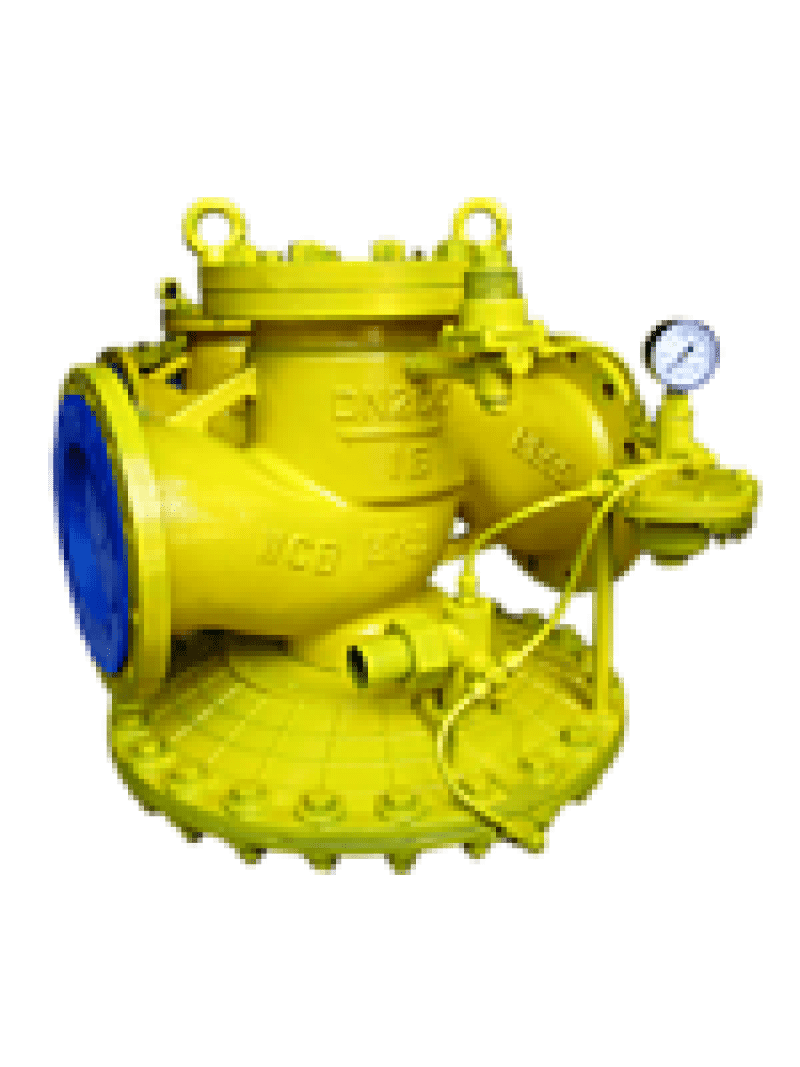

РДБК1В-200 Регулятор давления газа
Регулятор РДБК1В-200 предназначены для установки в газорегуляторных пунктах (ГРП) систем газоснабжения городских и сельских населенных пунктов, в ГРП и газорегуляторных установках ГРУ промышленных и коммунально-бытовых предприятий.
Регуляторы обеспечивают снижение входного давления газа, а также автоматическое поддержание заданного давления на выходе независимо от изменения расхода газа и входного давления.
Условия эксплуатации регуляторов должны соответствовать климатическому исполнению УХЛ2 ГОСТ 15150-69 с температурой окружающего воздуха от минус 40 до плюс 60°С.
Регуляторы выпускаются с низким РДБК1-Н и высоким РДБК1-В выходным давлением.
Стандартно регулятор изготавливается с выходом газа справа-налево с импульсной колонкой, расположенной слева по ходу газа.
Показатели надежности регулятора:
- средняя наработка на отказ, часов, не менее – 40000;
- средний срок службы, лет, не менее – 30.
- срок службы, лет – 40.
По истечении среднего срока службы дальнейшая эксплуатация регулятора допускается после диагностирования.
Диагностирование включает в себя проверку регулятора на работоспособность, соответствие основным параметрам по пунктам 2, 4-9 таблицы 1 технических характеристик и проверку на герметичность соединений.
Цена РДБК1В-200 включает НДС. На складе в наличии.
Быстрая доставка РДНК в любую точку России!
Основные технические характеристики регулятора РДБК1В-200:
- Тип присоединения: Фланцевый
- Материал корпуса: Алюминиевый сплав
- Страна производитель: Россия
- Температура рабочей среды: -40…60С
- Среда использования: Природный газ, Сжиженный газ
- Модель: РДБК 1В 200
- Класс герметичности: “А” по ГОСТ 9544-2015
- Климатическое исполнение: УХЛ 2 по ГОСТ 15150-69
- Строительная длина, мм: 600
- Масса нетто, кг: 222
Технические характеристики регулятора давления газа РДБК1В-200
| Наименование параметра или размера | Значение для типа или исполнения | |
| РДБК1-200 | ||
| 1.Диаметр условного прохода входного фланца, ДN | 200 | |
| 2.Диаметр седла, мм | 105 | 140 |
| 3.Максимальное входное давление, МПа (кгс/см2) | 1,2 (12) | 0,6 (6) |
| 4.Диапазон настройки выходного давления, МПа (кгс/см2): – РДБК-1Н – РДБК-1В | 0,001 – 0,06 (0,01 – 0,6) 0,06 – 0,6 (0,6 – 6,0) | |
| 5.Максимальная пропускная способность при 0,1 МПа, м3/ч | 5920 | 9560 |
| 9.Габаритные размеры, мм – строительная длина – ширина – высота | 600 615 711 | |
| 10.Фланцы по ГОСТ 33259-15 на условное давление, МПа | 1,6 | |
| 11.Масса, кг, не более | 95 | |

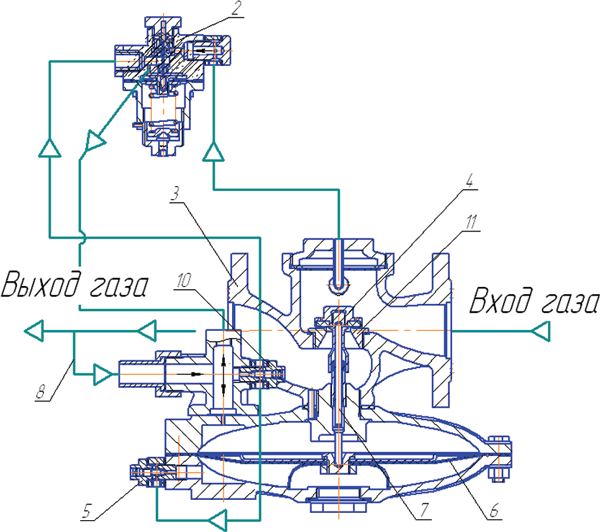

Функциональная схема РДБК1В-200
Регулятор давления газа РДБК1В-200: 2 – регулятор управления; 3 – клапан регулирующий; 4 – клапан; 5, 10 – дроссели регулируемые; 6 – мембрана клапана регулирующего; 7 – шток; 8 – трубка импульсная выходного газопровода; 11 – седло.
