Регулятор давления газа РДГ-80Н
Регулятор давления газа РДГ-80Н – предназначен для редуцирования высокого и среднего давления на низкое, автоматического поддержания выходного давления на заданном уровне независимо от изменений расхода и входного давления, автоматического отключения подачи газа при аварийных повышении и понижении выходного давления и понижении входного давления по сравнению с допустимыми заданными значениями.
Основные характеристики регулятора давления газа РДГ-80Н
- Регулируемая среда: природный газ по ГОСТ 5542-87
- Диапазон входного давления: до 1.2МПа
- Диапазон настройки выходного давления: 0.001-0.06МПа
- Диаметр присоединительного патрубка: 50мм
- Диапазон настройки отключающего устройства при повышении давления: 0,0003-0,003МПа
- Диапазон настройки отключающего устройства при понижении давления: 0.0014-0.014МПа
- Присоединение: фланцевое
Комплектация РДГ-80Н
- Регулятор давления газа РДГ-80Н;
- сертификат соответствия;
- разрешение на применение;
- паспорт изделия;
- габаритная и функциональная схема
В случае не гарантийной поломки регулятора или для проведения сезонного обслуживания, у нас вы можете приобрести необходимый комплект запасных частей ( ЗИП к РДСК ) для регулятора.
Технические характеристики регулятора давления газа РДГ-80Н
| Наименование параметра размера | Значение исполнения |
| РДГ-80Н(В) | |
| Диаметр условного прохода входного фланца, Ду, мм | 80 |
| Максимальное входное давление, МПа (кгс/см2) | 1,2 (12) |
| Диапазон настройки выходного давления, МПа (кгс/см2) | 0,001—0,06 (0,06—0,6) |
| Диаметр седла, мм | 65 |
| Пропускная способность при входном давлении — 0,1 МПа, м3/ч — 1,2 МПа, м3/ч | 2250 14600 |
| Габаритные размеры, мм — длина — строительная длина — ширина — высота | 507 502 560 470 |
| Фланцы (конструкция и размеры) по ГОСТ 33259-15 на условное давление, МПа | 1,6 |
| Масса, кг, не более | 50 |

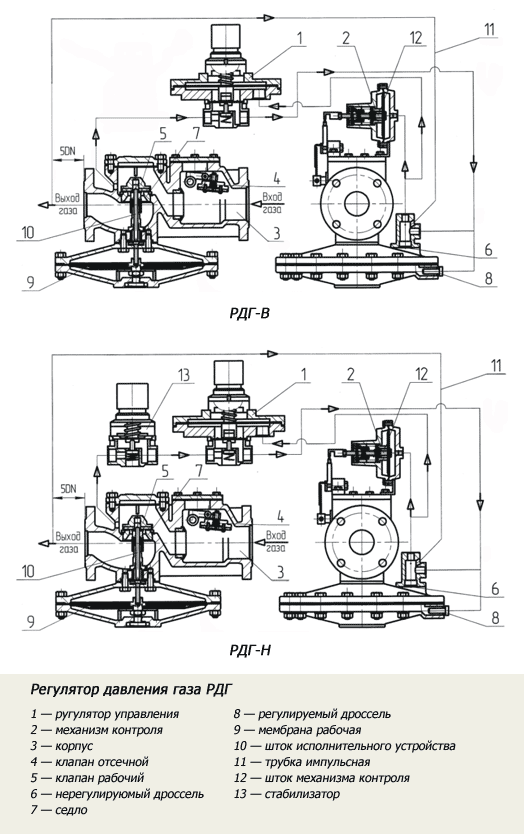

Функциональная схема РДГ-80Н
Описание конструкции РДГ-80Н
Регулятор давления газа комбинированный РДГ-80Н: 1 регулятор управления; 2 механизм контроля; 3 – исполнительное устройство; 4 клапан отсечной; 5 – рабочий клапан; 6 стакан регулировоч-ный; 8 седло; 9, 10 дроссели регулируемые; 11 мембрана исполнительного устройства; 12 стержень; 13 – импульс от выходного газопровода; 14 трубка им-пульсная; 15 пружина отсечного клапана; 16 шток механизма контроля;17 стабилизатор; 18 фильтр; 19 – манометр-индикатор; 21, 22 – пружины; 23, 24 – втулки; 25 , 26 – упоры; 27, 29 – рычаги;28 – планка; 30 – защитный кожух; 31 – винты; 32 – крышка исполнительного устройства; 33 – крышка регулято-ра управления (стабилизатора); 34 – пробка регулятора управления (стабили-затора); 35 – мембранный узел регулятора управления (стабилизатора); 36 – клапан регулятора управления (стабилизатора); 37 – мембрана механизм контроля; 38 – крышка механизм контроля
