РДГД-20М Регулятор давления газа комбинированный
Регулятор газа РДГД-20М предназначен для редуцирования высокого или среднего давления на низкое; автоматического поддержания низкого выходного давления на заданном уровне независимо от изменений расхода и входного давления; автоматического отключения подачи газа при аварийном повышении или понижении выходного давления сверх допустимых заданных значений. Регулятор используется в системах газоснабжения в составе ГРП, ГРУ, ПГБ.
Вид климатического исполнения регулятора У2 ГОСТ 15150-69, для работы при температурах от минус 40 град.С до плюс 60 град.С
Регулятор изготавливается в следующих модификациях по присоединительным размерам: Ду10/Ду20, Ду20/Ду25, Ду20/Ду32
РДГД предназначен для систем газоснабжения бытовых и промышленных потребителей. В составе прибора соединены независимо работающие устройства: регулятор давления, автоматическое отключающее устройство, сбросной клапан и фильтр для отделения пыли.
Он обеспечивает:
- редуцирование среднего давления на низкое,
- автоматическое поддержание низкого выходного давления на заданном уровне независимо от изменений расхода и входного давления,
- автоматическое отключение подачи газа при аварийных повышении и понижении выходного давления сверх допустимых заданных значений.
- Регулятор расчитан на устойчивую работу при воздействии температуры окружающего воздуха от минус 40 до +45 градусов по Цельсию и относительной влажности до +95%.
Основные характеристики регулятора давления газа РДГД-20М
- Регулируемая среда: природный газ по ГОСТ 5542-87
- Диапазон входного давления: 0.01-1.2МПа
- Диапазон настройки выходного давления: 2-2.5кПа
- Диаметр присоединительного патрубка: Двх-20мм, Двых-25мм
- Диапазон настройки отключающего устройства при повышении давления: 2.9-3.6кПа
- Диапазон настройки отключающего устройства при понижении давления: 1.1-1.4кПа
Примечание: Регуляторы РДГД-20М выпускаются с настройкой выходного давления 1,5 кПа; отключающего устройства в диапазонах – 3,2 и 0,5…1,0 кПа, соответственно: при повышении и снижении выходного давления.
В комбинированном регуляторе давления газа скомпонованы, и независимо работают устройства: непосредственно регулятор давления газа, автоматическое отключающее устройство.
Комплектация регуляторов дополнительными пружинами, мембранами, импульсной трубкой отдельно под заказ.
Цена РДГД-20М включает НДС. На складе в наличии.
Быстрая доставка РДНК в любую точку России!
Технические характеристики регулятора давления газа комбинированного РДГД-20М
| Параметр | РДГД-20 | РДГД-20М-1,2 | РДГД-20М-0,6 |
| Рабочая среда | природный газ | ||
| Максимальное входное давление, МПа | 0,3 | 1,2 | 0,6 |
| Номинальное выходное давление, кПа | 2,0–2,5 | ||
| Зона неравномерности регулирования, % | ±10 | ||
| Давление срабатывания предохранительного сбросного клапана при повышении максимально установленного, кПа | 0,3–0,8 | ||
| Диапазон настройки отключения подачи газа: | |||
| при повышении выходного давления, кПа | 3,0–4,5 | ||
| при понижении выходного давления, кПа | 0,6–1,1 | ||
| Точность срабатывания отключающего устройства, % | ±10 | ||
| Габаритные размеры, мм, не более: | |||
| длина | 418 | ||
| ширина | 166 | ||
| высота | 276 | ||
| Строительная длина L, мм | 246±1,5 | ||
| Присоединительные размеры: | |||
| Ду входного штуцера | 15 | ||
| Ду выходного штуцера | 32 | ||
| Масса, кг, не более | 5 | 5,5 | 5,5 |

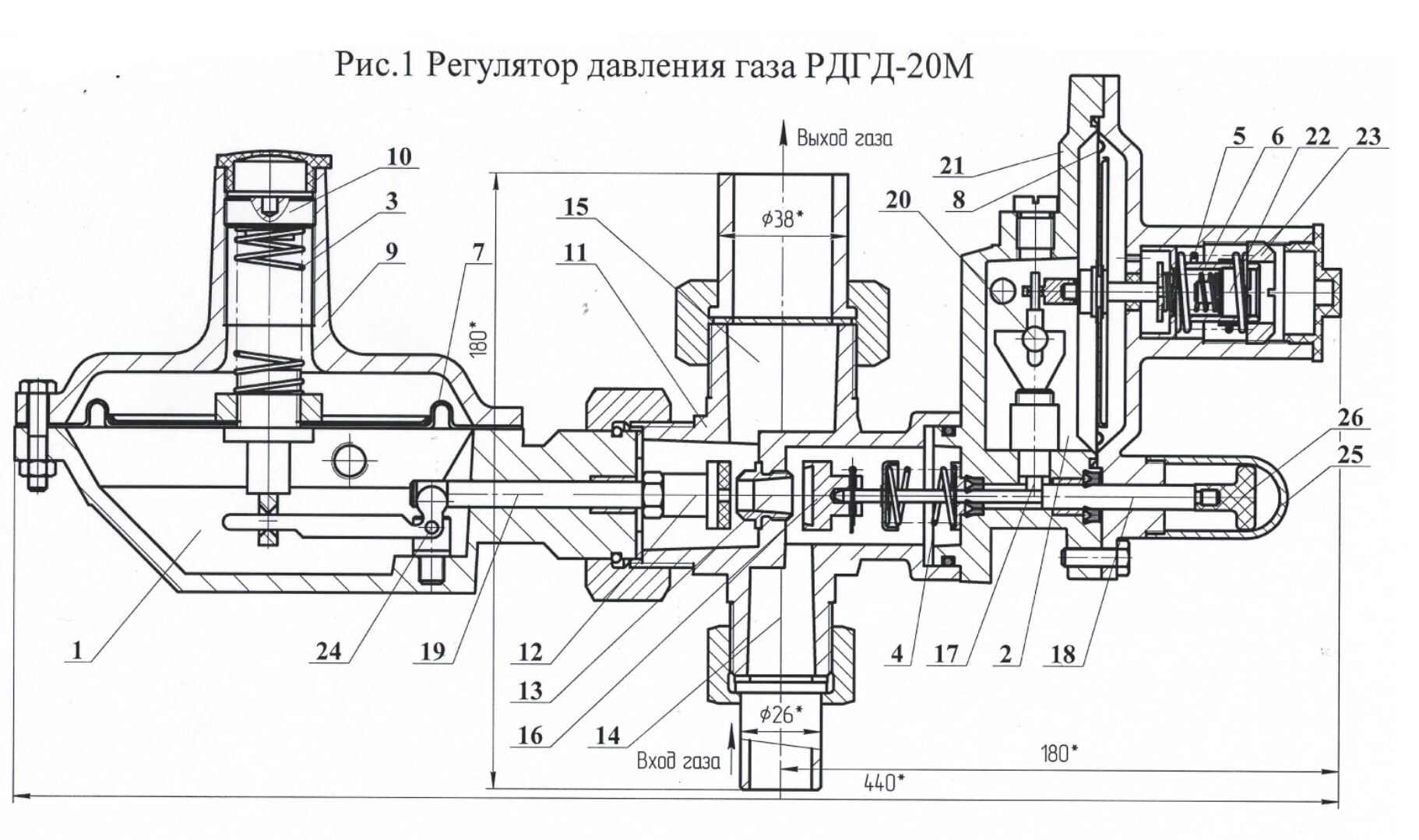

Функциональная схема РДГД-20М
Регулятор давления газа РДГД-20М: 1- подмембранная полость регулятора; 2-подмембранная полость отключающего устройства; 3,4,5, 6 – пружины; 7,8 – мембраны; 9- стакан; 10- нажимная гайка; 11 – корпус; 12 – рабочий клапан; 13 – седло; 14 – входной патрубок; 15 – выходной патрубок; 16 – отсечной клапан; 17 – фиксатор; 18, 19 – штоки; 20 – исполнительный механизм; 21 – отключающее устройство; 22, 23 – регулировочные гайки; 24 – рычажный механизм; 25 – пробка; 26 – ручка штока;
