РДСК-50БМ Регулятор давления газа комбинированный
Регулятор давления газа РДСК-50БМ предназначен для редуцирования высокого давления на среднее, автоматического поддержания выходного давления на заданном уровне при изменениях расхода или входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления сверх допустимых значений. Регулятор РДСК-50БМ используется в системах газоснабжения в составе газорегуляторных пунктов ГРУ, ГРПШ, ГРПН, УГРШ, ГСГО, ПГБ, ГРПБ.
Вид климатического исполнения регулятора – У2 по ГОСТ 15150, для работы при температуре окружающей среды от минус 40 до плюс 60 градусов С.
Регулятор РДСК-50БМ изготавливается с выходным давлением 270-300 кПа.
Основные характеристики регулятора давления газа РДСК 50БМ
- Регулируемая среда: природный газ по ГОСТ 5542-87
- Максимальное входное давление: 1.2МПа
- Диапазон настройки выходного давления: 0.27-0.3МПа
- Диаметр присоединительного патрубка: Двх-32мм, Двых-50мм
- Диапазон настройки отключающего устройства при повышении давления: (1.2-1.5)Рвых
- Диапазон настройки отключающего устройства при понижении давления: (0.3-0.5)Рвых
- Присоединение: фланцевое
Цена РДСК-50БМ включает НДС. На складе в наличии.
Быстрая доставка РДСК в любую точку России!
Технические характеристики регулятора давления газа РДСК-50БМ
| Наименование параметра или размера, единица измерения | Величина | |
| РДСК-50М | РДСК-50БМ | |
| Регулируемая среда | Природный газ ГОСТ 5542-87 | |
| Рабочий диапазон входного давления, МПа | 1,2 | |
| Диапазоны настройки выходного давления Рвых., кПа РДСК-50М-1 РДСК-50М-2 РДСК-50М-3 РДСК-50БМ | 10…40 16…40 40…100 | 200…300 |
| Неравномерность регулирования выходного давления, % | +/- 10 | |
| Диапазоны настройки срабатывания автоматического отключающего устройства, МПа: при повышении выходного давления при понижении выходного давления | (1,25…1,50)Рвых (0,30…0,50)Рвых | |
| Присоединительные размеры, условный проход, Ду входного патрубка, мм выходного патрубка, мм | Ду 32 Ду 50 | |
| Соединение с газопроводом | фланцевое ГОСТ 33259-15 | |
| Строительный размер, мм | 230 | |
| Габаритные размеры: – длина – ширина – высота | 230 180 362 | 230 128 396 |
| Масса регулятора, не более, кг | 7 | |
| Герметичность затворов | Класс А по ГОСТ 9544-93 | |

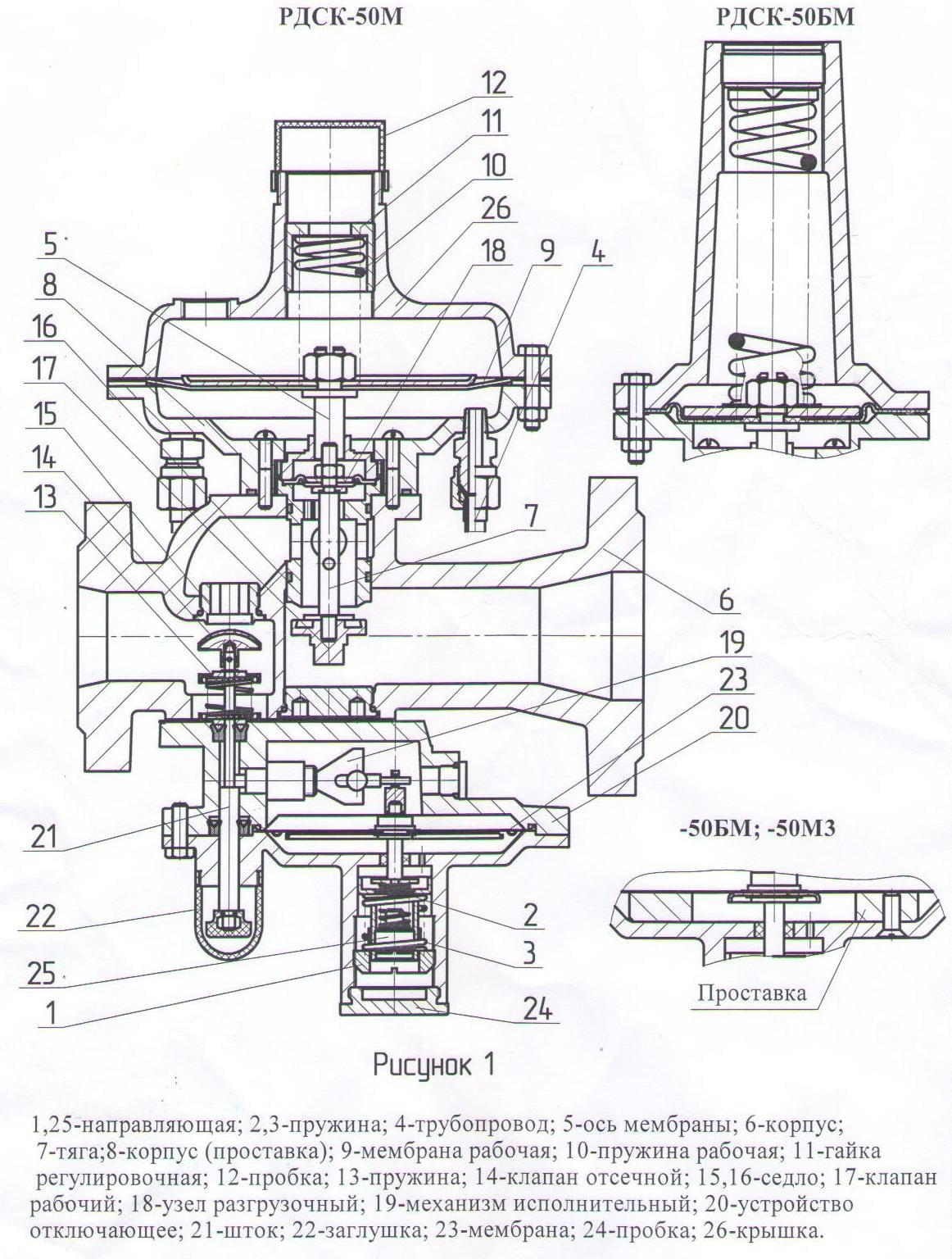

Функциональная схема РДСК-50БМ
