РДБК1Н-200 Регулятор давления газа
Регулятор РДБК1Н-200 — модель регуляторов давления газа блочная конструкции Казанцева РДБК1-200 (РДБК1Н-200, РДБК1В-200) разработана для снижения и поддержания в автоматическом режиме давления газа. Устанавливаются регуляторы данного типа в ГРУ и ГРП разного типа.
Условия эксплуатации регуляторов РДБК1-200 – в соответствии с исполнением (климатики) У2 ГОСТ 15150-69. Температура окружающего воздуха в месте установки: от минус 40 до плюс 45°С.
Регуляторы РДБК1-200 (Ду 200) – могут быть в исполнении седел диаметрами: 105 и 140 мм. Алюминиевый корпус исполнения.
Регуляторы обеспечивают снижение входного давления газа, а также автоматическое поддержание заданного давления на выходе независимо от изменения расхода газа и входного давления.
Обозначение РДБК1-200 в зависимости от диаметра седла:
РДБК-1В-200/105 – регулятор высокого давления Ду 200 с седлом 105
РДБК-1Н-200/140 – регулятор низкого давления Ду 200 с седлом 140
Цена РДБК1Н-200 включает НДС. На складе в наличии.
Быстрая доставка РДНК в любую точку России!
Основные технические характеристики регулятора РДБК1Н-200:
- Давление на входе: 1.2МПа.
- Контролируемое давление на выходе КН: от 0.005 до 0.6 кгс/см2.
- Контролируемое давление на выходе КВ: от 0.6до 6.0 кгс/см2.
- Ход клапана: 1.5-2.0 мм.
Технические характеристики регулятора давления газа РДБК1Н-200
| Наименование параметра или размера | Значение для типа или исполнения | |
| РДБК1-200 | ||
| 1.Диаметр условного прохода входного фланца, ДN | 200 | |
| 2.Диаметр седла, мм | 105 | 140 |
| 3.Максимальное входное давление, МПа (кгс/см2) | 1,2 (12) | 0,6 (6) |
| 4.Диапазон настройки выходного давления, МПа (кгс/см2): – РДБК-1Н – РДБК-1В | 0,001 – 0,06 (0,01 – 0,6) 0,06 – 0,6 (0,6 – 6,0) | |
| 5.Максимальная пропускная способность при 0,1 МПа, м3/ч | 5920 | 9560 |
| 9.Габаритные размеры, мм – строительная длина – ширина – высота | 600 615 711 | |
| 10.Фланцы по ГОСТ 33259-15 на условное давление, МПа | 1,6 | |
| 11.Масса, кг, не более | 95 | |

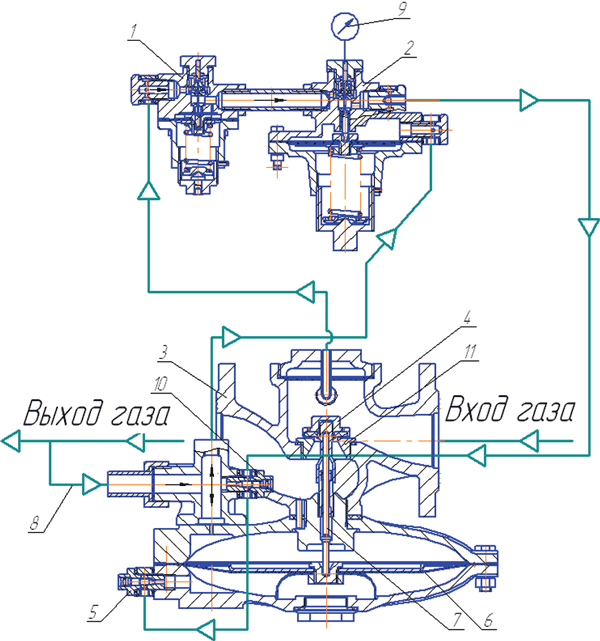

Функциональная схема РДБК1Н-200
Регулятор давления газа РДБК1Н-200: 1 – стабилизатор; 2 – регулятор управления; 3 – клапан регулирующий; 4 – клапан; 5, 10 – дроссели регулируемые; 6 – мембрана клапана регулирующего; 7 – шток; 8 – трубка импульсная выходного газопровода; 9 – манометр, 11 – седло.
