Газорегуляторная установка на раме ГРУ-02-2У1
ГРУ с двумя линиями редуцирования отличается высокой безопасностью в использовании и бесперебойностью работы, поскольку в ситуациях связанных с поломкой или ремонтом основной линии редуцирования, газ проходит к пользователям по дополнительной (резервной) линии.
ГРУ-02-2У1 на раме с двумя линиями редуцирования производится на базе регулятора давления РДНК-У. Комплект газорегуляторного оборудования размещается на специальной сварной раме.
ГРУ-02-2У1 выпускается с соблюдением технических условий и специальной документации, ПБ 12-529, СНиП 42-01, соответствующей документацией Ростехнадзора и Госстроя РФ.
Назначение газорегуляторной установки ГРУ-02-2У1 с двумя линиями редуцирования
ГРУ-02-2У1 используют для редуцирования давления природного газа (по ГОСТ 5542) до необходимого потребителю уровня и сохранения этого уровня выходного давления независимо от колебаний параметров в системе.
Кроме того, устройство обеспечивает очистку рабочего вещества от механических примесей и своевременное отключение подачи газа в аварийных ситуациях.
ГРУ-02-2У1 с двумя линиями редуцирования используют в системах газоснабжения и газораспределения:
- населенных пунктов
- промышленных зданий
- сельскохозяйственных объектов
- зданий коммунального назначения
- зданий бытового назначения
Комплектация газорегуляторной установки ГРУ-02-2У1 с двумя линиями редуцирования
Комплект оборудования может незначительно варьироваться (в разных исполнениях):
- регуляторы давления газа
- фильтры
- запорная арматура
- предохранительно сбросные клапаны
- предохранительные запорные клапаны
- осветительная арматура
- контрольно-измерительные устройства, приборы автоматики (наличие зависит от типа исполнения)
- приборы учета расхода газа (наличие зависит от типа исполнения)
- отопительные устройства (наличие зависит от типа исполнения)
Принципы установки регуляторов ГРУ с двумя линиями редуцирования могут варьироваться:
- последовательная установка
- параллельная установка
В установки ГРУ-02-2У1 возможно установить:
- счетчики
- датчики
- расходомеры
- измерительные комплексы
Условия эксплуатации газорегуляторных установок ГРУ-02-2У1 с двумя линиями редуцирования
Устройства устанавливают в газифицируемых отапливаемых помещениях: исполнение УХЛ, относительная влажность воздуха до 80% при +25о С, 4 категория по ГОСТ 15150 (+1…+40)о С, атмосферное давление от 84 до 106,7 Кпа, троекратный воздухообмен в час.
Размещают газорегуляторные устройства либо в газифицированных зданиях (близко к входу газопровода), либо в помещениях котельных. Необходимо наличие освящения в месте установки прибора и заграждения от механических воздействий и несанкционированных проникновений.
Монтаж газорегуляторной установки ГРУ-02-2У1
Предприятие имеющее разрешение на этот вид работ, подключает ГРУ к системам газораспределения в соответствии с документацией ПБ 12-529, ПБ 03-517,СНиП 42-01, ОСТ 153-39.3-051, ПБ 03-576
Цена ГРУ-02-2У1 включает НДС. На складе в наличии. Быстрая доставка газовых клапанов в любую точку России!
Технические характеристики ГРУ-02-2У1
| Параметр | ГРУ-04-2У1 | ГРУ-05-2У1 | ГРУ-02-2У1 | ГРУ-07-2У1 | |
| Регулятор давления | РДНК-400 | РДНК-400М | РДНК-У | РДНК-1000 | |
| Масса регулятора давления, кг, не более | 8 | ||||
| Регулируемая среда | Природный газ по ГОСТ 5542-87 | ||||
| Температура окружающего воздуха, ºС | +1…+60 | ||||
| Максимальное входное давление, Рвх, МПа | 0,6 | 0,6 | 1,2 | 0,6 | |
| Диапазон настройки давления газа на выходе, кПа | 2…5 | ||||
| Неравномерность регулирования, % | ±10 | ||||
| Диапазон настройки давления срабатывания клапанапредохранительного сбросного, кПа | 1,9…5,5 | ||||
| Диапазон настройки давления срабатыванияотключающего устройства, кПа | при понижении выходного давления | (0,2…0,5)*Рвых | |||
| при повышении выходного давления | (1,2…1,8)*Рвых | ||||
| Пропускная способность*(для газа плотностью ρ=0,72 кг/м3)в зависимости от входного давления,м3/ч, не менее: | 0,05 МПа | 36 | 44 | 44 | 56 |
| 0,1 МПа | 64 | 80 | 80 | 104 | |
| 0,2 МПа | 100 | 144 | 140 | 224 | |
| 0,3 МПа | 136 | 240 | 200 | 360 | |
| 0,4 МПа | 160 | 320 | 264 | 480 | |
| 0,5 МПа | 200 | 400 | 328 | 560 | |
| 0,6 МПа | 240 | 480 | 400 | 720 | |
| 0,9 МПа | – | – | 600 | – | |
| 1,2 МПа | – | – | 800 | – | |
| Присоединительные размеры, мм | входного патрубка, мм | Ду 50 | |||
| выходного патрубка, мм | Ду 65 | ||||
| импульса, мм | Ду 20 | ||||
| Наличие обогрева | нет | ||||
| Соединение входного и выходного патрубков, импульса | сварное по ГОСТ 16037-80 | ||||
| Срок службы, лет | 15 | ||||

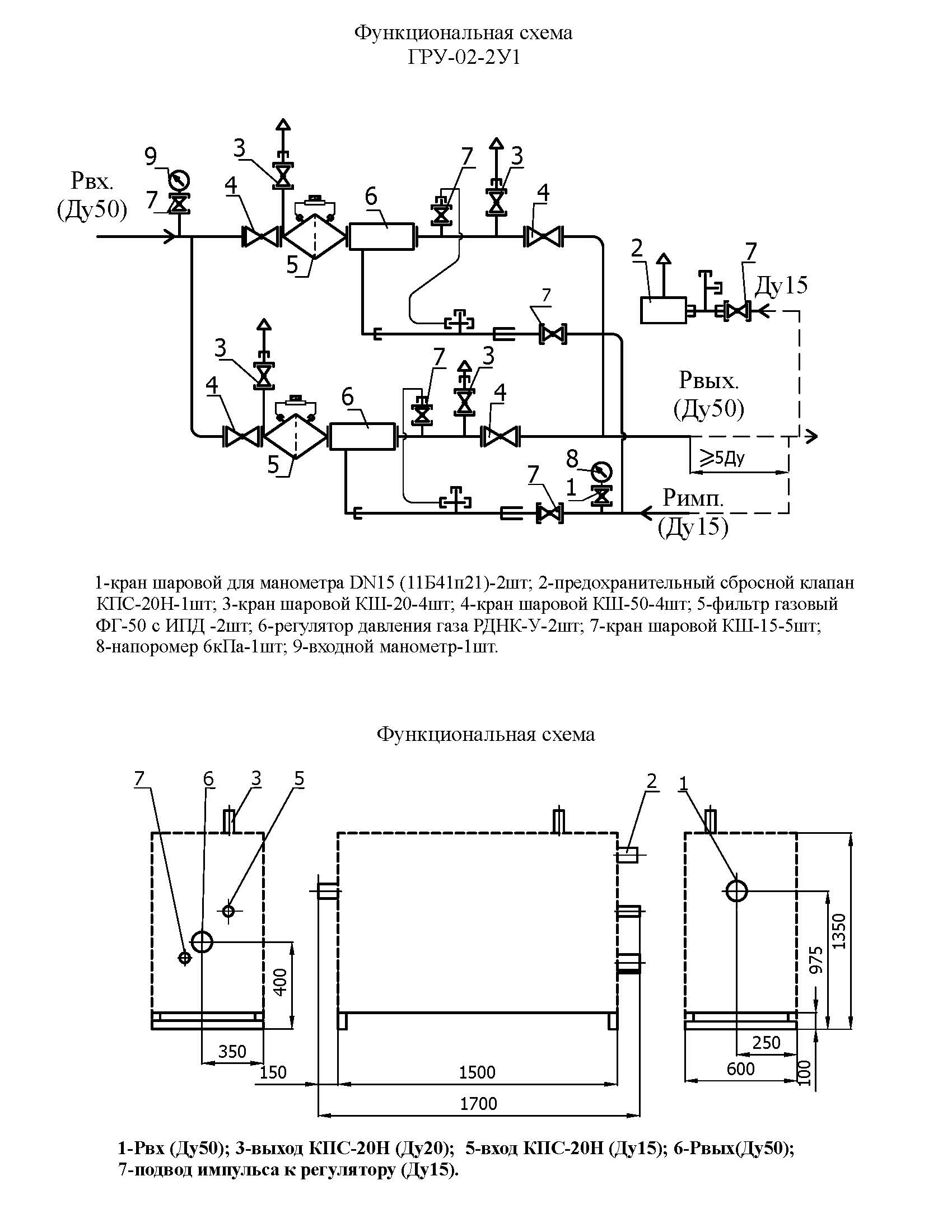

Функциональная схема ГРУ-02-2У1
Спецификация ГРУ-02-2У1
- 1-кран шаровой КШ-50-6шт;
- 2-фильтр ФГ с ИПД-1шт;
- 3-кран шаровой КШ-20-5шт;
- 4-манометр 0.6 МПа-2шт;
- 5-напоромер 6 кПа-1шт;
- 6-регулятор давления газа РДНК-У-2шт;
- 7-кран шаровой КШ-15-8 шт;
- 8-измерительный комплекс СГ-ЭКВз-Р-0.75-25/1.6 (1:30) с ППД-1шт;
- 9-клапан предохранительный сбросной КПС-20Н-1шт;
- 10-кран шаровой для манометра Ду15-3шт;
- 11-кран шаровой КШ-32-2шт.
ГРУ-02-2У1 купить с доставкой по цене производителя в ЦентрГаз. У нас вы всегда можете приобрести необходимые товары с доставкой по регионам России, или оформить самовывоз.
Сделайте заказ на сайте, вышлите на почту zakazcentrgaz@yandex.ru или совершите звонок по телефону: 8(804)700-45-91, оператор вас проконсультирует по продукции и оформит заказ.
