Функции ГРУ-13-2НУ1
ГРУ-13-2НУ1 являются одними из самых востребованных, так как имеют большую пропускную способность по сравнению с их аналогами, которая подбирается диаметром седла регулятора (мм.). Наличие в ГРУ основной и резервной линий редуцирования, является желательным при расходе газа свыше 5.000 м3/час (на что они и расчитаны).
Особенности и назначение ГРУ 13 2Н У1
Газорегуляторный пункт ГРУ-13-2НУ1 предназначен для регулирования давления природного газа с входного значения до требуемых значений.
Наличие двух линий редуцирования, за счет запуска которых можно увеличить пропускную способность регуляторов. При выходе из строя прибора, подключенного к основной линии, тут же производится запуск резервной линии.
Качественная запорная арматура. Фторопластовые затворы обеспечивают высокую герметичность шаровых кранов.
Принцип работы шкафного пункта ГРУ-13-2НУ1:
Газ по входному трубопроводу через входной кран 1, фильтр 2 поступает к регулятору давления газа 4, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной кран 9 поступает к потребителю.
Контроль выходного давления производится выходным манометром 13.
При повышении выходного давления выше допустимого заданного значения открывается сбросной клапан 5, в том числе встроенный в регулятор, и происходит сброс газа в атмосферу.
При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительно-запорный клапан, встроенный в регулятор, перекрывая вход газа в регулятор.
На входном газопроводе установлен манометр 3, предназначенный для замера входного давления и определения перепада давления на фильтрующей кассете. Максимально допустимое падение давления на кассете фильтра — 10 кПа.
Технические характеристики газорегуляторная установка ГРУ-13-2НУ1
- Количество линий редуцирования: две линии (основная и резервная)
- Тип регулятора давления газа: РДГ-50Н
- Диапазон давлений на входе: 0,05 – 1,2МПа
- Регулируемая среда: природный газ по ГОСТ 5542-87
- Диапазон настройки выходного давления: 1,5 – 60кПа
- Наличие обогрева: нет
Цена ГРУ-13-2НУ1 включает НДС
Доставка в любую точку России
| Наименование параметра или размера | 13-2НУ1 | 13-2ВУ1 | 15-2НУ1 | 15-2ВУ1 | 16-2НУ1 | 16-2ВУ1 |
| Регулятор давления газа | РДГ-50Н | РДГ-50В | РДГ-80Н | РДГ-80В | РДГ-150Н | РДГ-150В |
| Давление газа на входе, Рвх, МПа | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 |
| Диапазон настройки давления газа на выходе, Рвых, кПа | 1,5–60 | 60–600 | 1,5–60 | 60–600 | 60–600 | 60–600 |
| Пропускная способность (для газа плотностью g = 0,73 кг/м³), м³/ч | 6200 | 6200 | 13 000 | 13 000 | 25 600 | 25 600 |
| Габаритные размеры, мм*: | ||||||
| длина, L | 2300 | 2300 | 2400 | 2400 | 2900 | 2900 |
| ширина, B | 1300 | 1300 | 1300 | 1300 | 1500 | 1500 |
| высота, H | 1500 | 1500 | 2000 | 2000 | 1800 | 1800 |
| Масса, кг* | 520 | 520 | 630 | 630 | 700 | 700 |

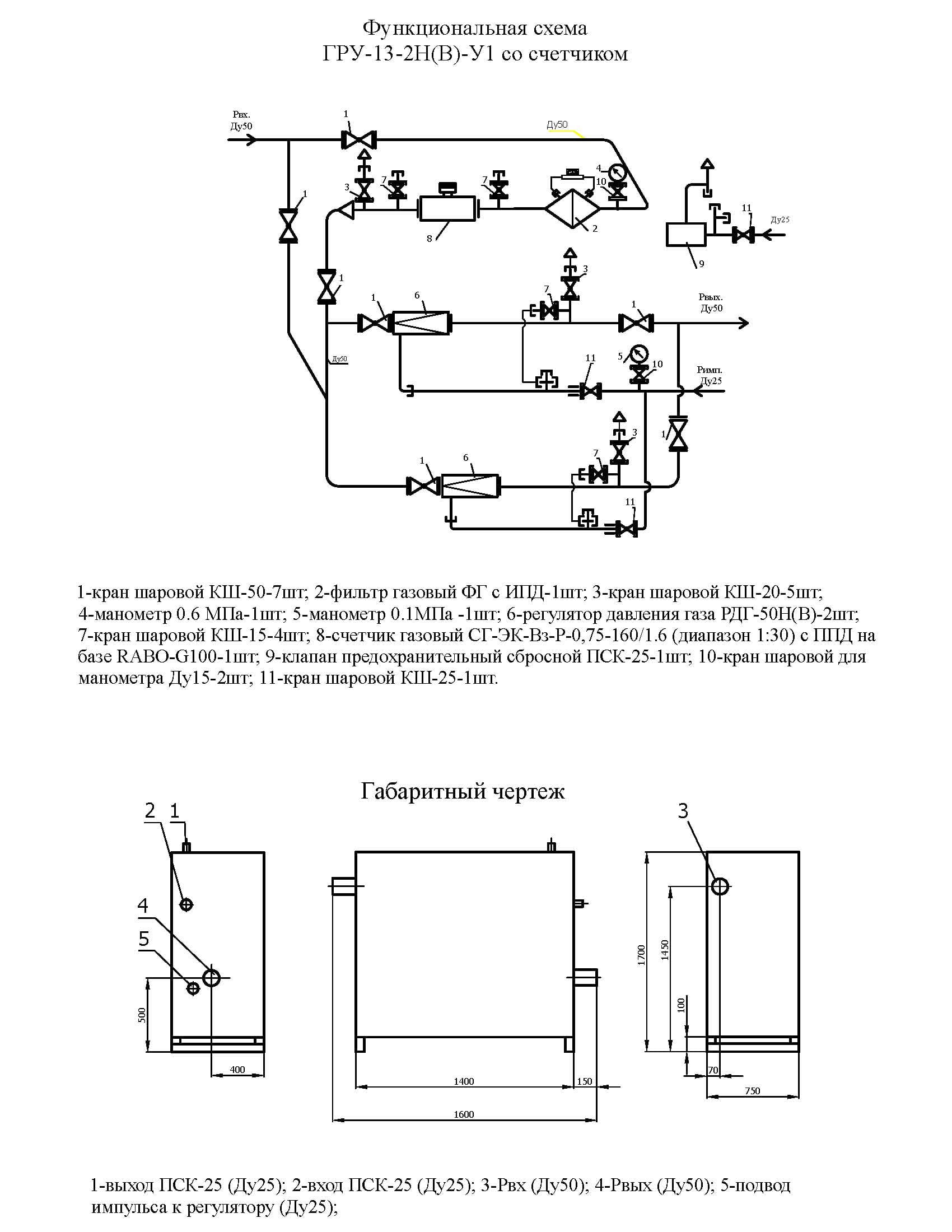

Функциональная схема и габаритный чертеж ГРУ-13-2НУ1
Спецификация ГРУ-13-2НУ1
- 1-кран шаровой КШ-50-7шт;
- 2-фильтр газовый ФГ с ИПД-1шт;
- 3-кран шаровой КШ-20-5шт;
- 4-манометр 0.6 МПа-1шт;
- 5-манометр 0.1МПа-1шт;
- 6-регулятор давления газа РДГ-50Н(В)-2шт;
- 7-кран шаровой КШ-15-4шт;
- 8-счетчик газовый СГ-ЭК-Вз-Р-0,75-160/1.6 (диапазон 1:30) с ППД на базе RABO-G100-1шт;
- 9-клапан предохранительный сбросной ПСК-25-1шт;
- 10-кран шаровой для манометра Ду15-2шт;
- 11-кран шаровой КШ-25-1шт
