Функции ГРУ-32-2У1
Газорегуляторная установка ГРУ-32-2У1 представляет собой цельно металлическую раму с основной и резервной линией редуцирования на которой установлено все необходимое оборудование для осуществления понижения входного давления до необходимого уровня для последующего корректного осуществления работы оборудования перед которыми оно установлено. Отличительной особенностью газорегуляторной установки ГРУ от газорегуляторного пункта шкафного (ГРПШ) является в то что в ГРУ отсутствует металлическая зашиты как в ГРПШ за счет этого обладаем меньшим весом и может устанавливается только в помещение.
ГРУ-32-2У1 используются в системах газоснабжения сельских и городских населенных пунктах, объектах промышленного и сельскохозяйственного назначения, и т.д.
Особенности и назначение ГРУ 15 2Н У1
Газорегуляторный пункт ГРУ-32-2У1 предназначен для регулирования давления природного газа с входного значения до требуемых значений.
Наличие двух линий редуцирования, за счет запуска которых можно увеличить пропускную способность регуляторов. При выходе из строя прибора, подключенного к основной линии, тут же производится запуск резервной линии.
Качественная запорная арматура. Фторопластовые затворы обеспечивают высокую герметичность шаровых кранов.
Принцип работы шкафного пункта ГРУ-32-2У1:
Газ по входному трубопроводу через входной кран 1, фильтр 2 поступает к регулятору давления газа 4, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной кран 9 поступает к потребителю.
Контроль выходного давления производится выходным манометром 13.
При повышении выходного давления выше допустимого заданного значения открывается сбросной клапан 5, в том числе встроенный в регулятор, и происходит сброс газа в атмосферу.
При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительно-запорный клапан, встроенный в регулятор, перекрывая вход газа в регулятор.
На входном газопроводе установлен манометр 3, предназначенный для замера входного давления и определения перепада давления на фильтрующей кассете. Максимально допустимое падение давления на кассете фильтра — 10 кПа.
Технические характеристики газорегуляторная установка ГРУ-32-2У1
- Количество линий редуцирования: две линии (основная и резервная)
- Тип регулятора давления газа: РДГ-80Н
- Диапазон давлений на входе: 0,05 – 1,2МПа
- Регулируемая среда: природный газ по ГОСТ 5542-87
- Диапазон настройки выходного давления: 1,5 – 60кПа
- Наличие обогрева: нет
Цена ГРУ-32-2У1 включает НДС
Доставка в любую точку России
| Наименование параметра или характеристики | Значения для исполнения ГРУ | ||
| ГРУ-32/3-2У1 | ГРУ-32/6-2У1 | ГРУ-32/10-2У1 | |
| 1 Регулятор давления газа | РДНК-32 | ||
| 2 Максимальное давление на входе, МПа | 1,2 | 0,6 | 0,3 |
| 3 Диапазон настройки давления газа на выходе, кПа | 2,0 – 2,5 | ||
| 4 Диаметр седла регулятора, мм | 3 | 6 | 10 |
| 5 Пропускная способность, м3/ч, при входном давлении, МПа: 0,01 0,05 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 1,2 | 1,3 4 7 13 17 21 24 30 37 43 47 55 64 | 4 9 25 40 55 70 90 105 | 11 23 45 75 100 |
| 6 Присоединительные размеры, мм: Ду входного патрубка Ду выходного патрубка | 20 32 | ||

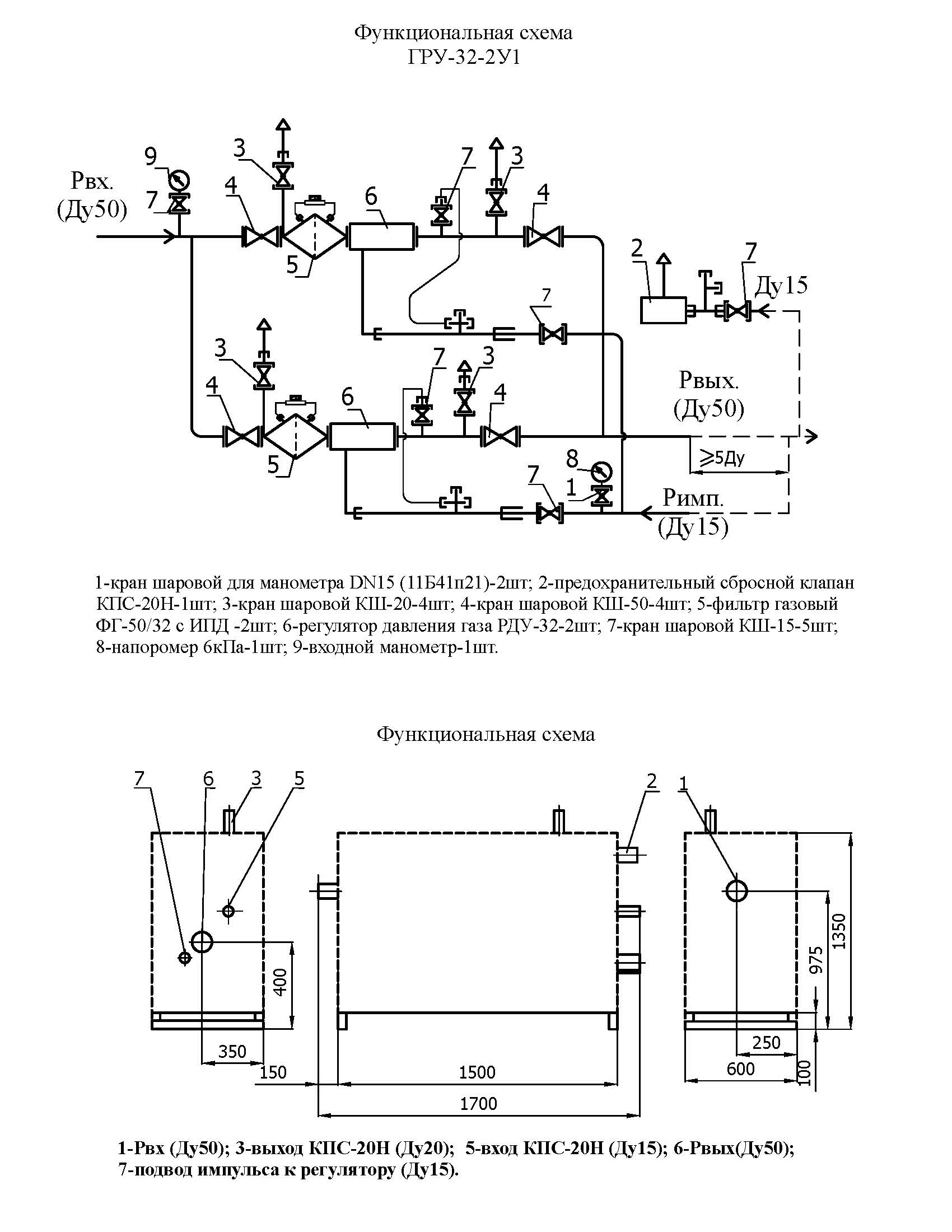

Функциональная схема и габаритный чертеж ГРУ-32-2У1
Спецификация ГРУ-32-2У1
- кран шаровой КШ-50-6шт;
- фильтр газовый ФГ с ИПД-1шт;
- кран шаровой КШ-20-7шт;
- манометр-2шт;
- напоромер 6 кПа комплектуется по дополнительному заказу;
- регулятор давления газа РДУ-32-2шт;
- кран шаровой КШ-15-4шт;
- измерительный комплекс СГ-ЭК-Вз-Р-…-40/1.6 (диапазон 1:…) с ППД на базе RABO-G25 и ЕК270-1шт;
- клапан предохранительный сбросной КПС-20-1шт;
- кран шаровой для манометра Ду15-3шт.
