ИФС-200 изолирующее фланцевое соединение (3 фланца)
Представляем ИФС – современное решение для защиты от электрохимической коррозии. Эти технические устройства обеспечивают надежную изоляцию между секциями трубопровода, значительно продлевая срок службы металлических компонентов.
Температура и рабочие среды: подходит для диэлектрических жидкостей и газов при давлении до 7,0 МПа. Особую значимость имеет установка на стыке подземных и надземных участков, где требуется максимальное сопротивление блуждающим токам.
Материалы и конструкция соответствуют строгим требованиям ГОСТ. Используются как чугунные, так и нержавеющие компоненты. Фитинги и переходы комплектуются согласно техническим характеристикам. Манометры показывают стабильную работу в различных условиях эксплуатации.
В наличии широкий выбор диаметров для разных типов задвижек и затворов. Каждый элемент проходит контроль качества согласно политике предприятия. Приборы учета подтверждают высокую эффективность изоляции.
Сферы применения ИФС-200
- Защита трубопроводных систем
- Изоляция ответвлений
- Установка возле источников токов
- Соединение разнометаллических труб
- Монтаж на газораспределительных пунктах
- Обустройство тепловых сетей
- На газораспределительных пунктах и газораспределительных станциях и др.
Компания “ЦентрГаз” предлагает широкий выбор изолирующих фланцевых соединений. Цена ИФС-200 включает НДС. На складе в наличии. Быстрая доставка газовых клапанов в любую точку России!
Технические характеристики ИФС-200
| Обозначение | Условный проход Dy, мм | Рабочее давление Py,кгс/см2 | db, мм | L1, мм | D, мм | D1, мм | n, шт | d, мм | M, кг | |
|---|---|---|---|---|---|---|---|---|---|---|
| ИФС-А-20-6 | 20 | 6 | 26 | 42 | 90 | 65 | 4 | 11 | 2,1 | |
| ИФС-А-20-10 | 20 | 10 | 26 | 40 | 105 | 75 | 4 | 14 | 2,4 | |
| ИФС-А-20-16 | 20 | 16 | 26 | 48 | 105 | 75 | 4 | 16 | 2,4 | |
| ИФС-А-20-25 | 20 | 25 | 26 | 52 | 105 | 75 | 4 | 18 | 3,0 | |
| ИФС-А-25-6 | 25 | 6 | 33 | 42 | 100 | 75 | 4 | 11 | 2,2 | |
| ИФС-А-25-10 | 25 | 10 | 33 | 40 | 115 | 85 | 4 | 14 | 2,9 | |
| ИФС-А-25-16 | 25 | 16 | 33 | 48 | 115 | 85 | 4 | 16 | 3,4 | |
| ИФС-А-25-25 | 25 | 25 | 33 | 52 | 115 | 85 | 4 | 18 | 3,4 | |
| ИФС-А-32-6 | 32 | 6 | 39 | 45 | 120 | 90 | 4 | 14 | 4,1 | |
| ИФС-А-32-10 | 32 | 10 | 39 | 53 | 135 | 100 | 4 | 20 | 4,4 | |
| ИФС-А-32-16 | 32 | 16 | 39 | 57 | 135 | 100 | 4 | 20 | 5,0 | |
| ИФС-А-32-25 | 32 | 25 | 39 | 64 | 135 | 100 | 4 | 20 | 5,6 | |
| ИФС-А-40-6 | 40 | 6 | 46 | 48 | 130 | 100 | 4 | 14 | 5,1 | |
| ИФС-А-40-10 | 40 | 10 | 46 | 58 | 145 | 110 | 4 | 20 | 5,3 | |
| ИФС-А-40-16 | 40 | 16 | 46 | 60 | 145 | 110 | 4 | 20 | 6,0 | |
| ИФС-А-40–25 | 40 | 25 | 46 | 70 | 145 | 110 | 4 | 20 | 6,8 | |
| ИФС-А-50-6 | 50 | 6 | 59 | 48 | 140 | 125 | 4 | 14 | 4,2 | |
| ИФС-А-50-10 | 50 | 10 | 59 | 58 | 160 | 125 | 4 | 20 | 6,6 | |
| ИФС-А-50-16 | 50 | 16 | 59 | 70 | 160 | 125 | 4 | 20 | 6,8 | |
| ИФС-А-50-25 | 50 | 25 | 59 | 70 | 160 | 125 | 4 | 20 | 8,5 | |
| ИФС-А-65-6 | 65 | 6 | 78 | 48 | 160 | 130 | 4 | 14 | 8,5 | |
| ИФС-А-65-10 | 65 | 10 | 78 | 64 | 180 | 145 | 4 | 20 | 8,8 | |
| ИФС-А-65-16 | 65 | 16 | 78 | 76 | 180 | 145 | 4 | 20 | 10,2 | |
| ИФС-А-65-25 | 65 | 25 | 78 | 76 | 180 | 145 | 8 | 20 | 10,4 | |
| ИФС-А-80-6 | 80 | 6 | 91 | 54 | 185 | 150 | 4 | 18 | 7,3 | |
| ИФС-А-80-10 | 80 | 10 | 91 | 64 | 195 | 160 | 4 | 20 | 10,0 | |
| ИФС-А-80-16 | 80 | 16 | 91 | 76 | 195 | 160 | 4 | 20 | 9,5 | |
| ИФС-А-80-25 | 80 | 25 | 91 | 82 | 195 | 160 | 4 | 20 | 12,5 | |
| ИФС-А-100-6 | 100 | 6 | 110 | 54 | 205 | 170 | 4 | 18 | 7,6 | |
| ИФС-А-100-10 | 100 | 10 | 110 | 70 | 215 | 180 | 8 | 20 | 12,4 | |
| ИФС-А-100-16 | 100 | 16 | 110 | 82 | 215 | 180 | 8 | 20 | 14,6 | |
| ИФС-А-100-25 | 100 | 25 | 110 | 88 | 230 | 190 | 8 | 24 | 18,3 | |
| ИФС-А-150-6 | 150 | 6 | 161 | 60 | 260 | 225 | 8 | 18 | 13,1 | |
| ИФС-А-150-10 | 150 | 10 | 161 | 76 | 280 | 240 | 8 | 24 | 20,5 | |
| ИФС-А-150-16 | 150 | 16 | 161 | 87 | 280 | 240 | 8 | 24 | 24,0 | |
| ИФС-А-150-25 | 150 | 25 | 161 | 94 | 300 | 250 | 8 | 28 | 31,0 | |
| ИФС-А-200-6 | 200 | 6 | 222 | 66 | 315 | 280 | 8 | 18 | 17,4 | |
| ИФС-А-200-10 | 200 | 10 | 222 | 76 | 335 | 295 | 12 | 24 | 26,5 | |
| ИФС-А-200-16 | 200 | 16 | 222 | 94 | 335 | 295 | 12 | 24 | 32,4 | |
| ИФС-А-200-25 | 200 | 25 | 222 | 100 | 360 | 310 | 12 | 28 | 42,0 |

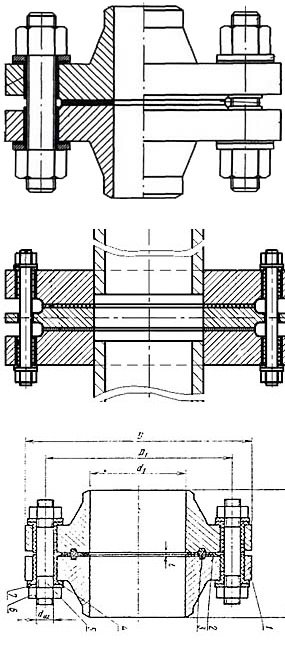

Функциональная схема изолирующего фланцевого соединения ИФС 200
