СИ-15С соединение изолирующее под сварку Ду15
Газовое изолирующее соединение СИ-15С представляет собой неразъемное устройство для постоянной установки в газопроводах малого диаметра с максимальными требованиями к герметичности. Соединение СИ-15С обеспечивает абсолютную электрическую изоляцию участков трубопровода при сварном монтаже. Изолирующее соединение СИ-15С применяется в подземных газопроводах, где требуется исключить любую возможность утечек газа на протяжении всего срока эксплуатации.
Сварная конструкция СИ-15С с подготовленными под сварку торцами обеспечивает монолитное соединение с трубопроводом, исключающее разгерметизацию системы. Отсутствие разъемных соединений гарантирует максимальную надежность.
Технические характеристики СИ-15С
- Условный диаметр (Ду): 15 мм
- Рабочая среда: природный газ, пропан-бутан
- Рабочее давление: до 1,6 МПа
- Температура эксплуатации: от -40°C до +60°C
- Электрическое сопротивление: более 5 МОм при 1 кВ
- Тип соединения: сварное неразъемное
- Материал корпуса: углеродистая сталь Ст20
- Изоляционный материал: полиэтилен высокой плотности
- Масса: 0,55 кг
Применение газового соединения СИ-15С:
- в подземных газопроводах бытового назначения;
- при прокладке газовых сетей в частном секторе;
- для постоянной изоляции домовых вводов;
- в системах газоснабжения с повышенными требованиями к герметичности;
- при строительстве новых газораспределительных сетей;
- для защиты от электрохимической коррозии в агрессивных грунтах;
- в газопроводах, не требующих периодического обслуживания;
- при реконструкции существующих газовых сетей.
Соединение СИ-15С изготавливается с точной механической обработкой торцов под сварку, что обеспечивает качественное соединение с трубопроводом. Компактные размеры позволяют использовать изделие в стесненных условиях прокладки.
Преимущества СИ-15С:
- Абсолютная герметичность благодаря сварному соединению
- Отсутствие разъемных соединений – исключение утечек
- Подготовленные под сварку торцы для качественного монтажа
- Компактные размеры для ограниченного пространства
- Неразъемная конструкция – максимальная надежность
- Устойчивость к вибрационным нагрузкам
- Соответствие требованиям подземной прокладки
- Длительный срок службы без обслуживания
Технические размеры СИ-15С
| Условное обозначение | DN, мм | d, мм | D, мм | L, мм | Масса, кг |
| СИ-15с | 15 | 21 | 36 | 254 | 0.55 |
| СИ-20с | 20 | 28 | 44 | 262 | 0.8 |
| СИ-25с | 25 | 32 | 52 | 251 | 1.1 |
| СИ-32с | 32 | 38 | 64 | 257 | 1.4 |
| СИ-40с | 40 | 45 | 73 | 268 | 1.8 |
| СИ-50с | 50 | 57 | 87 | 433 | 4.0 |
| СИ-65с | 65 | 76 | 113 | 367 | 5.5 |
| СИ-80с | 80 | 89 | 120 | 429 | 6.7 |
| СИ-100с | 100 | 108 | 145 | 350 | 8.2 |
| СИ-125с | 125 | 133 | 178 | 371 | 13.5 |
| СИ-150с | 150 | 159 | 218 | 347 | 20.2 |
| СИ-200с | 200 | 219 | 272 | 415 | 33 |
| СИ-250с | 250 | 273 | 320 | 474 | 46.4 |
| СИ-300с | 300 | 325 | 397 | 500 | 60 |

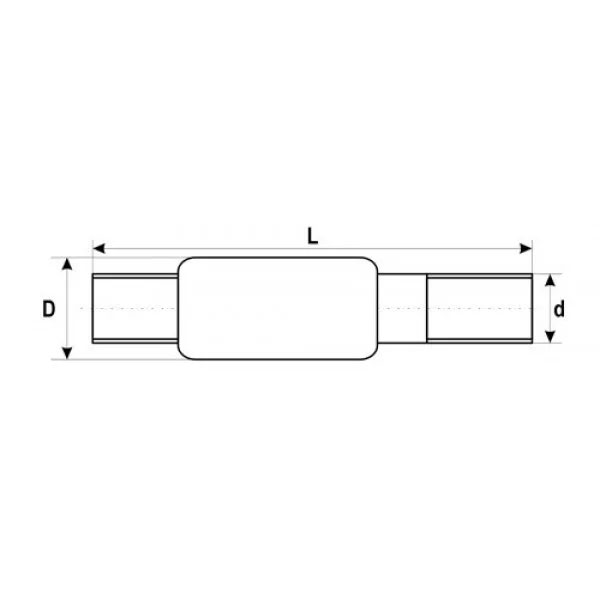

Функциональная схема СИ-15С
