СИ-300С соединение изолирующее под сварку Ду300
Газовое изолирующее соединение СИ-300С является самым крупным в линейке сварных соединений для магистральных газопроводов максимального диаметра. Соединение СИ-300С обеспечивает надежную электрическую изоляцию при сварном монтаже с максимальной пропускной способностью. Изолирующее соединение СИ-300С применяется на крупнейших газотранспортных магистралях, газораспределительных станциях высшей категории и объектах федерального значения.
Максимально усиленная сварная конструкция СИ-300С с увеличенной толщиной стенок обеспечивает исключительную прочность соединения при работе с максимальными объемами газа.
Технические характеристики СИ-300С
- Условный диаметр (Ду): 300 мм
- Рабочая среда: природный газ, пропан-бутан, воздух
- Рабочее давление: до 2,5 МПа
- Температура эксплуатации: от -60°C до +80°C
- Электрическое сопротивление: более 5 МОм при 1 кВ
- Тип соединения: сварное максимально усиленное
- Материал корпуса: углеродистая сталь Ст20
- Изоляционный материал: полиэтилен высокой плотности
- Масса: 60 кг
Применение газового соединения СИ-300С:
- в магистральных газопроводах федерального значения;
- при прокладке газопроводов к крупнейшим промышленным комплексам;
- для постоянной изоляции мощных газотурбинных установок;
- в газопроводах максимальной производительности;
- при капитальной реконструкции газотранспортных систем.
Соединение СИ-300С изготавливается с применением специальных технологий для работы с максимальными нагрузками и проходит усиленный контроль качества. Максимальная масса изделия в линейке обеспечивает исключительную устойчивость.
Преимущества СИ-300С:
- Максимальная пропускная способность среди всех сварных соединений
- Максимально усиленная конструкция
- Исключительная устойчивость к любым механическим нагрузкам
- Работа при максимальном давлении 2,5 МПа
- Гарантированный срок службы более 40 лет
- Возможность работы в условиях высоких нагрузок
- Соответствие самым строгим требованиям безопасности
- Абсолютная герметичность сварного соединения

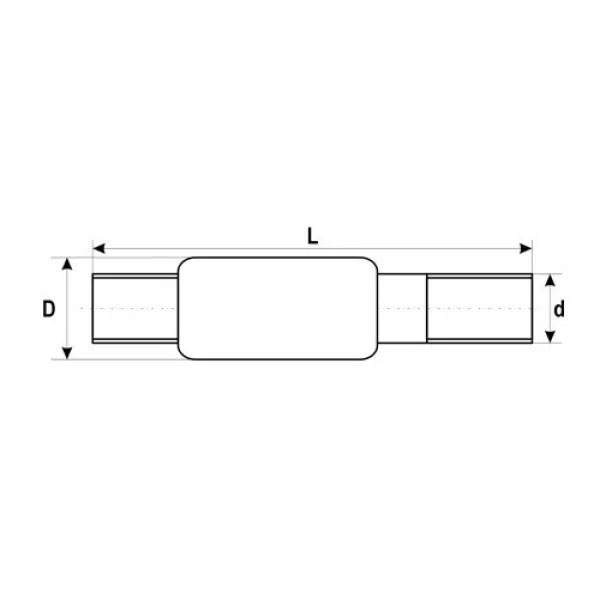

Технические размеры СИ-300С
| Условное обозначение | DN, мм | d, мм | D, мм | L, мм | Масса, кг |
| СИ-15с | 15 | 21 | 36 | 254 | 0.55 |
| СИ-20с | 20 | 28 | 44 | 262 | 0.8 |
| СИ-25с | 25 | 32 | 52 | 251 | 1.1 |
| СИ-32с | 32 | 38 | 64 | 257 | 1.4 |
| СИ-40с | 40 | 45 | 73 | 268 | 1.8 |
| СИ-50с | 50 | 57 | 87 | 433 | 4.0 |
| СИ-65с | 65 | 76 | 113 | 367 | 5.5 |
| СИ-80с | 80 | 89 | 120 | 429 | 6.7 |
| СИ-100с | 100 | 108 | 145 | 350 | 8.2 |
| СИ-125с | 125 | 133 | 178 | 371 | 13.5 |
| СИ-150с | 150 | 159 | 218 | 347 | 20.2 |
| СИ-200с | 200 | 219 | 272 | 415 | 33 |
| СИ-250с | 250 | 273 | 320 | 474 | 46.4 |
| СИ-300с | 300 | 325 | 397 | 500 | 60 |
Функциональная схема СИ-300С
