СИ-20Р соединение изолирующее резьбовое Ду20
Газовое изолирующее соединение СИ-20Р представляет собой быстромонтируемое устройство с резьбовыми патрубками для оперативной установки и демонтажа в газовых системах. Соединение СИ-20Р обеспечивает надежную электрическую изоляцию при резьбовом соединении с возможностью многократного монтажа. Изолирующее соединение СИ-20Р идеально подходит для временных подключений, ремонтных работ и объектов, требующих периодического обслуживания газового оборудования.
Резьбовая конструкция СИ-20Р с коническими или цилиндрическими резьбами обеспечивает быстрый монтаж без применения сварочного оборудования. Герметизация достигается применением специальных резьбовых уплотнителей и прокладок.
Технические характеристики СИ-20Р
- Условный диаметр (Ду): 20 мм
- Рабочая среда: природный газ, пропан-бутан, воздух
- Рабочее давление: до 1,2 МПа
- Температура эксплуатации: от -30°C до +60°C
- Электрическое сопротивление: более 5 МОм при 1 кВ
- Тип соединения: резьбовое разъемное
- Резьба: NPT 3/4″ или BSP 3/4″
- Материал корпуса: углеродистая сталь Ст20
- Изоляционный материал: полиэтилен высокой плотности
- Масса: 0,9 кг
Применение газового соединения СИ-20Р:
- в системах временного газоснабжения;
- при проведении ремонтных работ на газопроводах;
- для быстрого подключения переносного газового оборудования;
- в испытательных стендах и лабораторных установках;
- при монтаже газовых счетчиков и регуляторов;
- для изоляции съемного газового оборудования;
- в системах, требующих периодического демонтажа;
- при аварийно-восстановительных работах.
Соединение СИ-20Р изготавливается с точной нарезкой резьбы по международным стандартам, что обеспечивает совместимость с широким спектром газового оборудования. Возможность многократного монтажа делает изделие экономически выгодным.
Преимущества СИ-20Р:
- Быстрый монтаж без сварочных работ
- Возможность многократного демонтажа и установки
- Совместимость с международными стандартами резьб
- Герметизация специальными резьбовыми уплотнителями
- Экономичность при временных подключениях
- Простота технического обслуживания
- Возможность оперативной замены
- Универсальность применения
Технические размеры СИ-20Р
| Условное обозначение | L, мм | Ду | D, мм | d, мм | Масса, кг |
| СИ 20р | 87 | 20 | 60 | G¾-A | 0,9 |
| СИ 25р | 87 | 25 | 60 | G1-A | 0,9 |
| СИ 32р | 85 | 32 | 70 | G¼-A | 1,2 |
| СИ 40р | 87 | 40 | 76 | G1½-A | 1,3 |
| СИ 50р | 107 | 50 | 89 | G2-A | 2 |

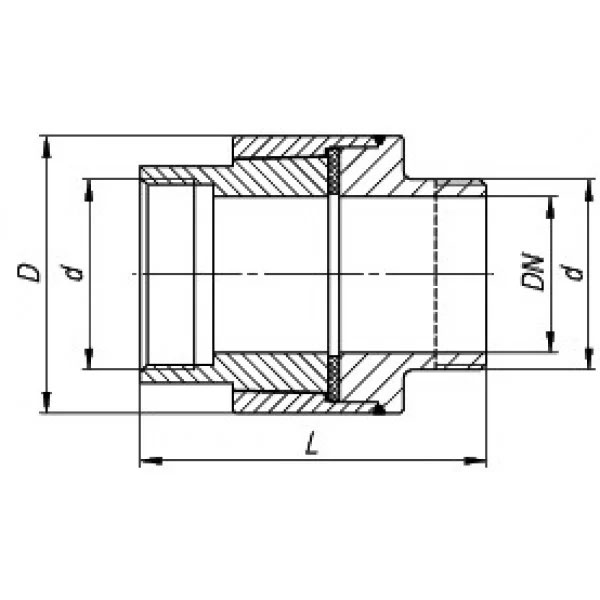

Функциональная схема СИ-20Р
