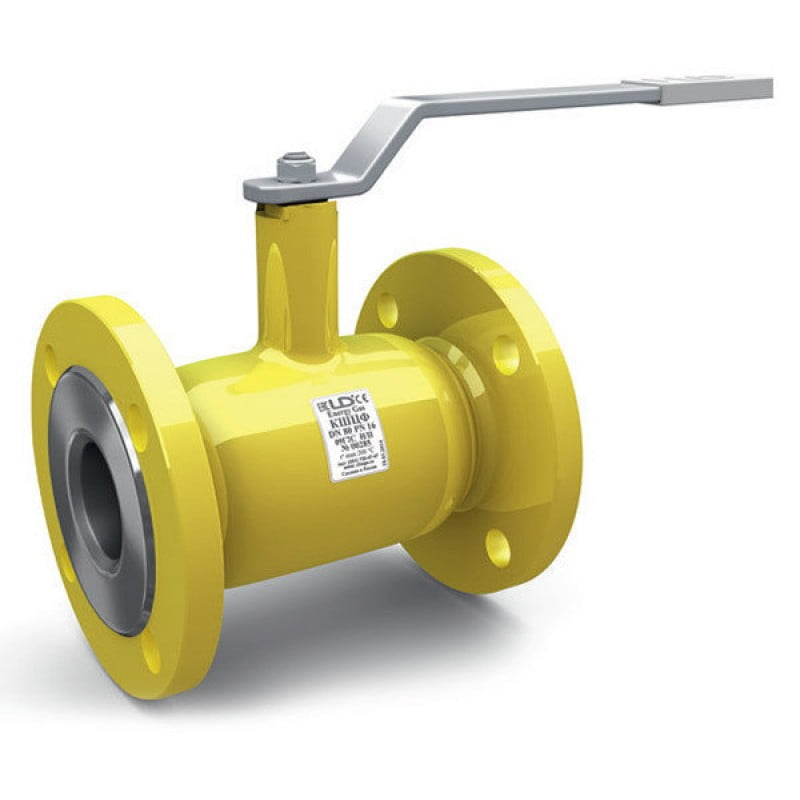

Шаровой кран LD фланцевый газ
Корпус: сталь (Ст.20, 09Г2С, 12Х18Н10Т)
Шар: нержавеющая сталь
DN 15-32: 20X13; DN 40-65: AISI 304; DN 80-500: AISI 409;
Шток: нержавеющая сталь (20×13)
Уплотнение штока: фторсилоксановый эластомер
Уплотнение штока/подшипник скольжения: фторопласт- Ф4К20 (PTFE+C, Teflon)
Уплотнение шара: фторопласт- Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера
DN | PN | Код | d | D | D1 | D2 | n отв | h | H | I | L | Вес, кг. |
15 | 40 | КШ.Ц.Ф.015.040.Н/П.02 | 10 | 95 | 65 | 14 | 4 | 23 | 72 | 170 | 120 | 1,8 |
20 | 40 | КШ.Ц.Ф.020.040.Н/П.02 | 15 | 105 | 75 | 14 | 4 | 23 | 72 | 170 | 120 | 2,2 |
25 | 40 | КШ.Ц.Ф.025.040.Н/П.02 | 18 | 115 | 85 | 14 | 4 | 21 | 75 | 170 | 140 | 2,7 |
32 | 40 | КШ.Ц.Ф.032.040.Н/П.02 | 24 | 135 | 100 | 18 | 4 | 21 | 75 | 170 | 140 | 3,7 |
40 | 40 | КШ.Ц.Ф.040.040.Н/П.02 | 30 | 145 | 110 | 18 | 4 | 44 | 92 | 235 | 165 | 4,6 |
50 | 40 | КШ.Ц.Ф.050.040.Н/П.02 | 40 | 160 | 125 | 18 | 4 | 44 | 100 | 235 | 180 | 6,1 |
65 | 16 | КШ.Ц.Ф.065.016.Н/П.02 | 49 | 180 | 145 | 18 | 4 | 44 | 110 | 235 | 200 | 8,4 |
65 | 25 | КШ.Ц.Ф.065.025.Н/П.02 | 49 | 180 | 145 | 18 | 8 | 44 | 110 | 235 | 200 | 8,4 |
80 | 16 | КШ.Ц.Ф.080/070.016.Н/П.02 | 63 | 195 | 160 | 18 | 8 | 60 | 141 | 335 | 210 | 11,2 |
80 | 25 | КШ.Ц.Ф.080/070.025.Н/П.02 | 63 | 195 | 160 | 18 | 8 | 60 | 141 | 335 | 210 | 12 |
100 | 16 | КШ.Ц.Ф.100/080.016.Н/П.02 | 75 | 215 | 180 | 18 | 8 | 60 | 150 | 335 | 230 | 15 |
100 | 25 | КШ.Ц.Ф.100/080.025.Н/П.02 | 75 | 230 | 190 | 22 | 8 | 60 | 150 | 335 | 230 | 15 |
125 | 16 | КШ.Ц.Ф.125/100.016.Н/П.02 | 100 | 245 | 210 | 18 | 8 | 94 | 195 | 525 | 350 | 27,7 |
125 | 25 | КШ.Ц.Ф.125/100.025.Н/П.02 | 100 | 270 | 220 | 26 | 8 | 94 | 195 | 525 | 350 | 28,5 |
150 | 16 | КШ.Ц.Ф.150/125.016.Н/П.02 | 125 | 280 | 240 | 22 | 8 | 98 | 210 | 525 | 380 | 36 |
150 | 25 | КШ.Ц.Ф.150/125.025.Н/П.02 | 125 | 300 | 250 | 26 | 8 | 98 | 210 | 525 | 380 | 37 |
200 | 16 | КШ.Ц.Ф.200/150.016.Н/П.02 | 148 | 335 | 295 | 22 | 12 | 84 | 225 | 625 | 450 | 56 |
200 | 25 | КШ.Ц.Ф.200/150.025.Н/П.02 | 148 | 360 | 310 | 26 | 12 | 84 | 225 | 625 | 450 | 57 |
250 | 16 | КШ.Ц.Ф.250/200.016.Н/П.02 | 200 | 405 | 355 | 26 | 12 | 100 | 270 | 625 | 530 | 83 |
250 | 25 | КШ.Ц.Ф.250/200.025.Н/П.02 | 200 | 425 | 370 | 30 | 12 | 100 | 270 | 625 | 530 | 85 |
300* | 16 | КШ.Ц.Ф.300/250.016.Н/П.02 | 240 | 460 | 410 | 26 | 12 | 167 | 634 | – | 750 | 155 |
350* | 16 | КШ.Ц.Ф.350/300.016.Н/П.02 | 300 | 520 | 470 | 26 | 16 | 196 | 690 | – | 750 | 276 |
500* | 16 | КШ.Ц.Ф.500/400.016.Н/П.02 | 390 | 710 | 650 | 33 | 20 | 170 | 870 | – | 990 | 610.0 |
Условное обозначение кранов LD :
DN | PN | Код | d | D | D1 | D2 | n отв | h | H | I | L | Вес, кг. |
15 | 40 | КШ.Ц.Ф.015.040.П/П.02 | 15 | 95 | 65 | 14 | 4 | 23 | 72 | 170 | 240 | 1,9 |
20 | 40 | КШ.Ц.Ф.020.040.П/П.02 | 18 | 105 | 75 | 14 | 4 | 21 | 75 | 170 | 140 | 2,5 |
25 | 40 | КШ.Ц.Ф.025.040.П/П.02 | 24 | 115 | 85 | 14 | 4 | 21 | 75 | 170 | 140 | 3,1 |
32 | 40 | КШ.Ц.Ф.032.040.П/П.02 | 30 | 135 | 100 | 18 | 4 | 44 | 92 | 235 | 165 | 4,2 |
40 | 40 | КШ.Ц.Ф.040.040.П/П.02 | 40 | 145 | 110 | 18 | 4 | 44 | 100 | 235 | 290 | 5,3 |
50 | 40 | КШ.Ц.Ф.050.040.П/П.02 | 49 | 160 | 125 | 18 | 4 | 44 | 110 | 235 | 300 | 7,1 |
65 | 16 | КШ.Ц.Ф.065.016.П/П.02 | 64 | 180 | 145 | 18 | 4 | 60 | 141 | 335 | 300 | 10,8 |
65 | 25 | КШ.Ц.Ф.065.025.П/П.02 | 64 | 180 | 145 | 18 | 8 | 60 | 141 | 335 | 300 | 10,8 |
80 | 16 | КШ.Ц.Ф.080.016.П/П.02 | 75 | 195 | 160 | 18 | 4 | 60 | 150 | 335 | 320 | 12,5 |
80 | 25 | КШ.Ц.Ф.080.025.П/П.02 | 75 | 195 | 160 | 18 | 8 | 60 | 150 | 335 | 320 | 12,5 |
100 | 16 | КШ.Ц.Ф.100.016.П/П.02 | 100 | 215 | 180 | 18 | 8 | 94 | 195 | 525 | 350 | 23,2 |
100 | 25 | КШ.Ц.Ф.100.025.П/П.02 | 100 | 230 | 190 | 22 | 8 | 94 | 195 | 525 | 350 | 23,2 |
125 | 16 | КШ.Ц.Ф.125.016.П/П.02 | 125 | 245 | 210 | 18 | 8 | 98 | 210 | 525 | 380 | 33,4 |
125 | 25 | КШ.Ц.Ф.125.025.П/П.02 | 125 | 270 | 220 | 26 | 8 | 98 | 210 | 525 | 380 | 37 |
150 | 16 | КШ.Ц.Ф.150.016.П/П.02 | 148 | 280 | 240 | 22 | 8 | 84 | 225 | 625 | 410 | 44 |
150 | 25 | КШ.Ц.Ф.150.025.П/П.02 | 148 | 300 | 250 | 26 | 8 | 84 | 225 | 625 | 410 | 46 |
200 | 16 | КШ.Ц.Ф.200.016.П/П.02 | 200 | 335 | 295 | 22 | 12 | 127 | 270 | 625 | 530 | 71 |
200 | 25 | КШ.Ц.Ф.200.025.П/П.02 | 200 | 360 | 310 | 26 | 12 | 127 | 270 | 625 | 530 | 72,6 |
250* | 16 | КШ.Ц.Ф.250.016.П/П.02 | 248 | 405 | 355 | 26 | 12 | 167 | 634 | – | 750 | 140 |
300* | 16 | КШ.Ц.Ф.300.016.П/П.02 | 300 | 460 | 410 | 26 | 12 | 210 | 690 | – | 750 | 266 |
400* | 16 | КШ.Ц.Ф. 400.016.П/П.02 | 390 | 580 | 525 | 30 | 16 | 170 | 870 | – | 990 | 610 |

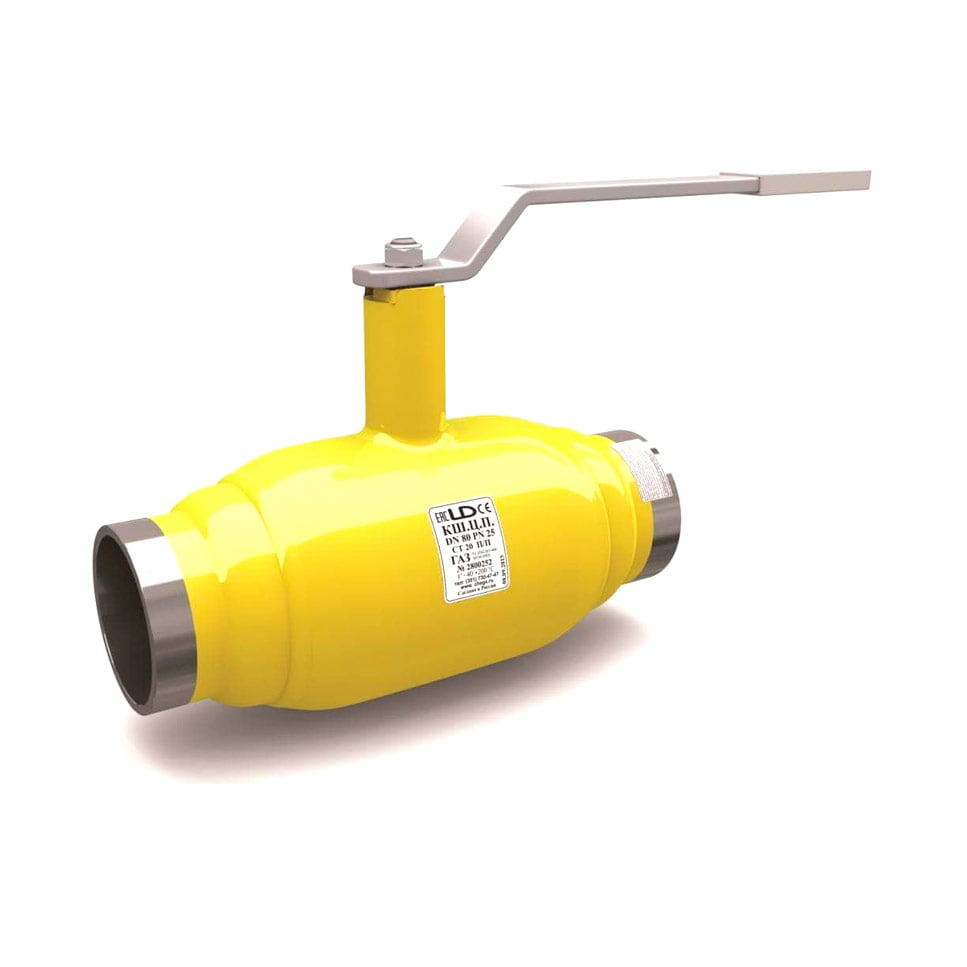

Шаровой кран LD приварной газ
DN | PN | Код | d | d* | s | D | H | h | I | L | Вес, кг. |
15 | 40 | КШ.Ц.П.015.040.Н/П.02 | 10 | 21,3 | 2,8 | 38 | 72 | 23 | 170 | 200 | 0,8 |
20 | 40 | КШ.Ц.П.020.040.Н/П.02 | 15 | 27 | 2,8 | 42 | 72 | 23 | 170 | 200 | 0,8 |
25 | 40 | КШ.Ц.П.025.040.Н/П.02 | 18 | 32 | 3 | 48 | 75 | 21 | 170 | 230 | 1,1 |
32 | 40 | КШ.Ц.П.032.040.Н/П.02 | 24 | 38 | 3,5 | 57 | 75 | 21 | 170 | 230 | 1,5 |
40 | 40 | КШ.Ц.П.040.040.Н/П.02 | 30 | 48 | 3,5 | 60 | 92 | 44 | 235 | 250 | 2 |
50 | 40 | КШ.Ц.П.050.040.Н/П.02 | 40 | 57 | 3,5 | 76 | 100 | 44 | 235 | 270 | 2,6 |
65 | 25 | КШ.Ц.П.065.025.Н/П.02 | 49 | 76 | 4 | 89 | 110 | 44 | 235 | 280 | 3,4 |
80 | 25 | КШ.Ц.П.080/070.025.Н/П.02 | 63 | 89 | 4 | 114 | 141 | 60 | 335 | 280 | 5,3 |
100 | 25 | КШ.Ц.П.100/080.025.Н/П.02 | 75 | 108 | 5 | 133 | 150 | 60 | 335 | 300 | 6,7 |
125 | 25 | КШ.Ц.П.125/100.025.Н/П.02 | 100 | 133 | 6 | 180 | 195 | 94 | 525 | 330 | 15,3 |
150 | 25 | КШ.Ц.П.150/125.025.Н/П.02 | 125 | 159 | 6 | 219 | 210 | 98 | 525 | 360 | 20,6 |
200 | 25 | КШ.Ц.П.200/150.025.Н/П.02 | 148 | 219 | 8 | 273 | 225 | 84 | 625 | 430 | 36 |
250 | 25 | КШ.Ц.П.250/200.025.Н/П.02 | 200 | 273 | 8 | 351 | 270 | 100 | 625 | 510 | 54 |
300* | 16 | КШ.Ц.П.300/250.016.Н/П.02 | 240 | 325 | 8 | 426 | 634 | 167 | – | 730 | 120 |
350* | 16 | КШ.Ц.П.350/300.016.Н/П.02 | 300 | 377 | 10 | 530 | 690 | 196 | – | 730 | 230 |
500* | 16 | КШ.Ц.П.500/400.016.Н/П.02 | 390 | 530 | 10 | 630 | 870 | 170 | – | 970 | 450 |
DN | PN | Код | d | d* | s | D | H | h | I | L | Вес, кг. |
15 | 40 | КШ.Ц.П.015.040.П/П.02 | 15 | 21,3 | 2,8 | 27 | 72 | 23 | 170 | 200 | 0,8 |
20 | 40 | КШ.Ц.П.020.040.П/П.02 | 18 | 27 | 2,8 | 32 | 75 | 21 | 170 | 200 | 1,1 |
25 | 40 | КШ.Ц.П.025.040.П/П.02 | 24 | 32 | 3 | 38 | 75 | 21 | 170 | 230 | 1,5 |
32 | 40 | КШ.Ц.П.032.040.П/П.02 | 30 | 38 | 3,5 | 48 | 92 | 44 | 170 | 230 | 2 |
40 | 40 | КШ.Ц.П.040.040.П/П.02 | 40 | 48 | 3,5 | 57 | 100 | 44 | 235 | 270 | 2,6 |
50 | 40 | КШ.Ц.П.050.040.П/П.02 | 49 | 57 | 4 | 76 | 110 | 44 | 235 | 280 | 3,4 |
65 | 25 | КШ.Ц.П.065.025.П/П.02 | 64 | 76 | 4 | 89 | 141 | 60 | 335 | 280 | 5,3 |
80 | 25 | КШ.Ц.П.080.025.П/П.02 | 75 | 89 | 5 | 108 | 150 | 60 | 335 | 300 | 6,7 |
100 | 25 | КШ.Ц.П.100.025.П/П.02 | 100 | 108 | 6 | 133 | 195 | 94 | 525 | 330 | 15,3 |
125 | 25 | КШ.Ц.П.125.025.П/П.02 | 125 | 133 | 6 | 159 | 210 | 98 | 525 | 360 | 20,6 |
150 | 25 | КШ.Ц.П.150.025.П/П.02 | 148 | 159 | 6 | 180 | 225 | 84 | 625 | 390 | 29,6 |
200 | 25 | КШ.Ц.П.200.025.П/П.02 | 200 | 219 | 8 | 245 | 270 | 127 | 625 | 510 | 53 |
250* | 16 | КШ.Ц.П.250.016.П/П.02 | 248 | 273 | 8 | 325 | 634 | 167 | – | 730 | 120 |
300* | 16 | КШ.Ц.П.300.016.П/П.02 | 300 | 325 | 8 | 377 | 690 | 210 | – | 730 | 230 |
400* | 16 | КШ.Ц.П.400.016.П/П.02 | 390 | 426 | 10 | 426 | 870 | 170 | – | 970 | 450 |
Шаровой кран LD муфтовый газ
DN | PN | Код | S | d* | d | D | G | H | h | I | L | Вес, кг. |
15 | 40 | КШ.Ц.М.015.040.Н/П.02 | 27 | – | 10 | 38 | | 72 | 23 | 170 | 135 | 0,8 |
20 | 40 | КШ.Ц.М.020.040.Н/П.02 | 32 | – | 15 | 42 | | 72 | 23 | 170 | 135 | 0,8 |
25 | 40 | КШ.Ц.М.025.040.Н/П.02 | 41 | – | 18 | 48 | 1 | 75 | 21 | 170 | 135 | 1,2 |
32 | 40 | КШ.Ц.М.032.040.Н/П.02 | – | 49 | 24 | 57 | 1 1/4 | 75 | 21 | 170 | 135 | 1,5 |
40 | 40 | КШ.Ц.М.040.040.Н/П.02 | – | 55 | 30 | 60 | 1 1/2 | 92 | 44 | 235 | 155 | 1,9 |
50 | 40 | КШ.Ц.М.050.040.Н/П.02 | – | 68 | 40 | 76 | 2 | 100 | 44 | 235 | 170 | 2,9 |
65 | 25 | КШ.Ц.М.065.025.Н/П.02 | – | 84 | 49 | 89 | 2 1/2 | 110 | 44 | 235 | 190 | 4 |
80 | 25 | КШ.Ц.М.080/070.025.Н/П.02 | – | 99 | 63 | 114 | 3 | 135 | 84 | 335 | 200 | 5,8 |
100 | 25 | КШ.Ц.М.100/080.025.Н/П.02 | – | 133 | 75 | 133 | 4 | 150 | 84 | 335 | 240 | 11,7 |
DN | PN | Код | S | d* | d | D | G | H | h | I | L | Вес, кг. |
---|
15 | 40 | КШ.Ц.М.015.040.П/П.02 | 27 | – | 15 | 42 | 1/2 | 72 | 23 | 170 | 135 | 0,8 |
20 | 40 | КШ.Ц.М.020.040.П/П.02 | 41 | – | 18 | 48 | 3/4 | 75 | 17 | 170 | 135 | 1,2 |
25 | 40 | КШ.Ц.М.025.040.П/П.02 | 41 | – | 24 | 57 | 1 | 75 | 20 | 170 | 135 | 1,5 |
32 | 40 | КШ.Ц.М.032.040.П/П.02 | – | 55 | 30 | 60 | 1 1/4 | 92 | 40 | 235 | 155 | 1,9 |
40 | 40 | КШ.Ц.М.040.040.П/П.02 | – | 68 | 40 | 76 | 1 1/2 | 100 | 38 | 235 | 170 | 2,9 |
50 | 40 | КШ.Ц.М.050.040.П/П.02 | – | 81 | 49 | 89 | 2 | 110 | 41 | 235 | 190 | 4,0 |
65 | 25 | КШ.Ц.М.065.025.П/П.02 | – | 99 | 64 | 114 | 2 1/2 | 135 | 79 | 335 | 200 | 5,8 |
80 | 25 | КШ.Ц.М.080.025.П/П.02 | – | 133 | 75 | 133 | 3 | 150 | 84 | 335 | 240 | 11,5 |
Шаровой кран LD газ
DN | PN | Код | S | d* | D | G | H1 | H2 | I | H | d | L |
15 | 40 | КШ.Ц.C.015.040.Н/П.02 | 27 | – | 38 | 01.02.12 | 68 | 100 | 170 | 72 | 21 | 168 |
20 | 40 | КШ.Ц.C.020.040.Н/П.02 | 32 | – | 42 | 03.04.12 | 68 | 100 | 170 | 72 | 27 | 168 |
25 | 40 | КШ.Ц.C.025.040.Н/П.02 | 41 | – | 48 | 1 | 68 | 115 | 170 | 75 | 32 | 183 |
32 | 40 | КШ.Ц.C.032.040.Н/П.02 | – | 49 | 57 | 1 1/4 | 68 | 115 | 170 | 75 | 38 | 183 |
40 | 40 | КШ.Ц.C.040.040.Н/П.02 | – | 55 | 60 | 1 1/2 | 78 | 125 | 230 | 92 | 48 | 203 |
50 | 40 | КШ.Ц.C.050.040.Н/П.02 | – | 68 | 76 | 2 | 85 | 135 | 230 | 100 | 57 | 220 |
Шаровой кран LD газ
DN | PN | Код | d | d* | s | D3 | H | h | I | D1 | D2 | n отв | D | L |
15 | 40 | КШ.Ц.К.015.040.Н/П.02 | 10 | 21 | 2,8 | 38 | 72 | 23 | 170 | 65 | 14 | 4 | 95 | 160 |
20 | 40 | КШ.Ц.К.020.040.Н/П.02 | 15 | 27 | 2,8 | 42 | 72 | 23 | 170 | 75 | 14 | 4 | 105 | 160 |
25 | 40 | КШ.Ц.К.025.040.Н/П.02 | 18 | 32 | 3,2 | 48 | 75 | 21 | 170 | 85 | 14 | 4 | 115 | 185 |
32 | 40 | КШ.Ц.К.032.040.Н/П.02 | 24 | 38 | 3,5 | 57 | 75 | 21 | 170 | 100 | 18 | 4 | 135 | 185 |
40 | 40 | КШ.Ц.К.040.040.Н/П.02 | 30 | 48 | 3,5 | 60 | 92 | 44 | 235 | 110 | 18 | 4 | 145 | 208 |
50 | 40 | КШ.Ц.К.050.040.Н/П.02 | 40 | 57 | 3,5 | 76 | 100 | 44 | 235 | 125 | 18 | 4 | 160 | 225 |
65 | 25 | КШ.Ц.К.065.025.Н/П.02 | 49 | 76 | 4 | 89 | 110 | 44 | 235 | 145 | 18 | 8 | 180 | 240 |
80 | 25 | КШ.Ц.К.080/065.025.Н/П.02 | 63 | 89 | 4 | 114 | 141 | 60 | 335 | 160 | 18 | 8 | 195 | 245 |
100 | 25 | КШ.Ц.К.100/080.025.Н/П.02 | 75 | 108 | 5 | 133 | 150 | 60 | 335 | 190 | 22 | 8 | 230 | 265 |
125 | 25 | КШ.Ц.К.125/100.025.Н/П.02 | 100 | 133 | 6 | 180 | 195 | 94 | 525 | 220 | 26 | 8 | 270 | 340 |
150 | 25 | КШ.Ц.К.150/125.025.Н/П.02 | 125 | 159 | 6 | 219 | 210 | 98 | 525 | 250 | 26 | 8 | 300 | 370 |
200 | 25 | КШ.Ц.К.200/150.025.Н/П.02 | 148 | 219 | 8 | 273 | 225 | 84 | 625 | 310 | 26 | 12 | 360 | 440 |
250 | 25 | КШ.Ц.К.250/200.025.Н/П.02 | 200 | 273 | 8 | 325 | 270 | 127 | 625 | 370 | 30 | 12 | 425 | 520 |
Шаровой кран LD с редуктором газ
DN | Код | Тип ред. | Масса ред., кг. | A, мм. | B, мм. | C, мм. | D, мм. | Диаметр штурвала |
65 | КШ.Ц.Х.Р.065.025.П/П.02 | Х-40 | 1,7 | 220 | 152 | 118 | 42 | 100 |
80 | КШ.Ц.Х.Р.080/070.025.Н/П.02 | Х-40 | 1,7 | 243 | 162 | 118 | 42 | 100 |
80 | КШ.Ц.Х.Р.080.025.П/П.02 | Х-40 | 1,7 | 253 | 162 | 118 | 42 | 100 |
100 | КШ.Ц.Х.Р.100/080.025.Н/П.02 | Х-40 | 1,7 | 306 | 189 | 127 | 56 | 160 |
100 | КШ.Ц.Х.Р.100.025.П/П.02 | Х-40 | 1,7 | 329 | 189 | 127 | 56 | 160 |
125 | КШ.Ц.Х.Р.125/100.025.Н/П.02 | Х-40 | 1,7 | 395 | 236 | 213 | 68 | 250 |
125 | КШ.Ц.Х.Р.125.025.П/П.02 | Х-40 | 1,7 | 415 | 236 | 213 | 68 | 250 |
150 | КШ.Ц.Х.Р.150/125.025.Н/П.02 | Х-60 | 2,7 | 430 | 251 | 213 | 68 | 250 |
150 | КШ.Ц.Х.Р.150.025.П/П.02 | Q-800 S | 7,7 | 457 | 251 | 213 | 68 | 250 |
200 | КШ.Ц.Х.Р.200/150.025.Н/П.02 | Q-800 S | 7,7 | 487 | 281 | 213 | 68 | 250 |
200 | КШ.Ц.Х.Р.200/200.025.Н/П.02 | Q-1500 S | 13,5 | 740 | 322 | 214 | 78 | 300 |
250 | КШ.Ц.Х.Р.250/180.025.Н/П.02 | Q-1500 S | 13,5 | 740 | 322 | 214 | 78 | 300 |
250* | КШ.Ц.Х.Р.250.016.П/П.02 | Q-4000 S | 31,6 | 635 | 365 | 300 | 141 | 500 |
300* | КШ.Ц.Х.Р.300/250.016.Н/П.02 | Q-4000 S | 31,6 | 635 | 365 | 300 | 141 | 500 |
300* | КШ.Ц.Х.Р.300/300.016.Н/П.02 | Q-6500 | 37,5 | 690 | 370 | 332 | 141 | 500 |
350* | КШ.Ц.Х.Р.350/300.016.Н/П.02 | Q-6500 | 37,5 | 690 | 370 | 332 | 141 | 500 |
350* | КШ.Ц.Х.Р.350/350.016.Н/П.02 | Q-6500 | 37,5 | 730 | 410 | 332 | 141 | 500 |
400* | КШ.Ц.Х.Р.400/350.016.Н/П.02 | Q-6500 | 37,5 | 730 | 410 | 332 | 141 | 500 |
400* | КШ.Ц.Х.Р.400/400.016.Н/П.02 | Q-24000 | 192 | 785 | 470 | 442 | 255 | 700 |
500* | КШ.Ц.Х.Р.500/400.016.Н/П.02 | Q-24000 | 192 | 785 | 470 | 442 | 255 | 700 |
