О серии

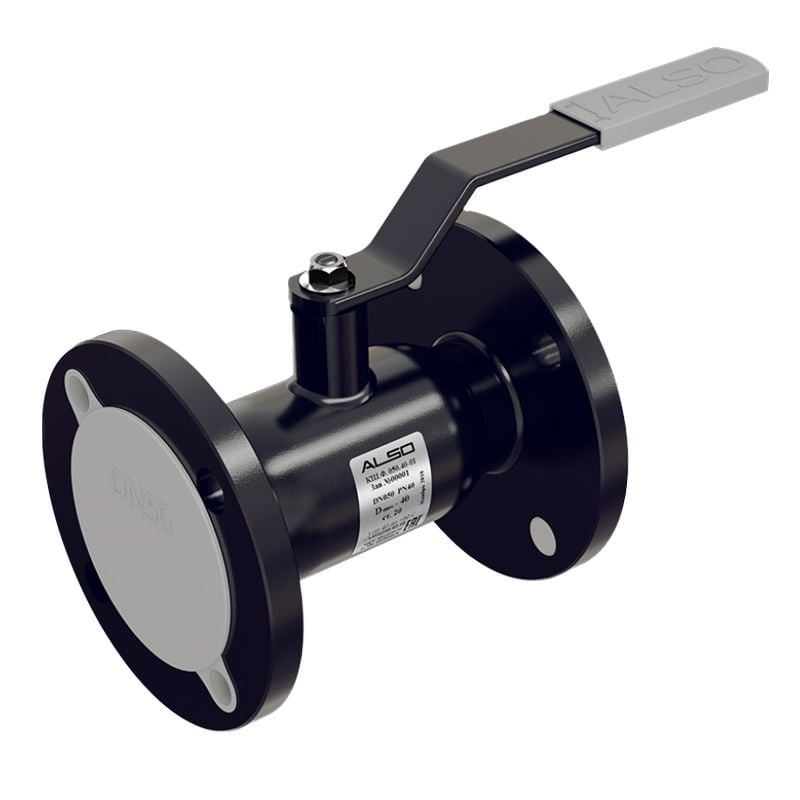

Стальные краны шаровые ALSO универсальной серии с цельносварным корпусом предназначены для воды наружных и внутренних тепловых сетей при температуре носителя до 200 °С, в том числе для воды в контурах тепловых сетей в соответствии с требованиями ПТЭ «Требования к качеству сетевой воды». Применяются также для монтажа на трубопроводы и сооружения на них, транспортирующие неагрессивный природный газ, сжиженные углеводороды, нефтепродукты и другие жидкие и газообразные среды, по отношению к которым материалы крана коррозионно-стойки.
Номенклатура кранов шаровых ALSO универсальной серии включает изделия с условными диаметрами (DN) от 10 до 600 мм, рассчитанными на условное давление (PN) от 1,6 до 4,0 МПа.
Расчетный срок службы шаровых кранов ALSO – 30 лет.
Гарантийный срок – 3 года.
Герметичность класса А.
Варианты климатического исполнения:
01 – Стандартное исполнение (У1) – корпус изготовлен из стали 20, для использования в температурном диапазоне от -40 до +200 °С
02 – Хладостойкое исполнение (УХЛ1) – корпус изготовлен из стали 09Г2С, для использования в температурном диапазоне от -60 до +200 °С
03 – Коррозионно-стойкое исполнение (УХЛ1) – корпус изготовлен из нержавеющей стали 12Х18Н10Т, для использования в температурном диапазоне от -60 до +200 °С
Краны могут также иметь категорию размещения 2, 3, 4, 5 по ГОСТ 15150
Конструкция шарового крана ALSO Универсальной серии
Материалы основных деталей
№ п/п | Деталь | Спецификация материалов по исполнениям | ||
01 (У1) | 02 (УХЛ1) | 03 (УХЛ1) Коррозионно-стойкое | ||
1 | Ручка | Ст.3 | Ст.3 | Ст.3 |
2 | Гайка | оцинкованная сталь | оцинкованная сталь | оцинкованная сталь |
3 | Кольцо уплотнительное | Фторсилоксан | Фторсилоксан | Фторсилоксан |
4 | Кольцо | Ф4К20 (PTFE +20% С) | Ф4К20 (PTFE +20% С) | Ф4К20 (PTFE +20% С) |
5 | Шток | Ст.20Х13 (AISI 420) | Ст.20Х13 (AISI 420) | Ст. 12Х18Н10Т (AISI 321) |
6 | Пружина | ст. 65Г (оцинкованная) | ст. 65Г (оцинкованная) | отсутствует |
7 | Кольцо опорное | ст. 08ПС | ст. 08ПС | ст. 08ПС |
8 | Уплотнитель седла | Фторсилоксан | Фторсилоксан | Фторсилоксан |
9 | Седло | Ф4К20 (PTFE +20% С) | Ф4К20 (PTFE +20% С) | Ф4К20 (PTFE +20% С) |
10 | Шар | DN 10-32: Ст.20Х13 | DN 10-32: Ст.20Х13 | Ст. 12Х18Н10Т (AISI 321) |
DN 40, 65: Ст. 08Х18Н10 | DN 40, 65: Ст. 08Х18Н10 | |||
DN 50, 80-300: Ст. 08Х13 | DN 50, 80-300: Ст. 08Х13 | |||
DN 350-600: Ст. 12Х18Н10Т | DN 350-600: Ст. 12Х18Н10Т | |||
11 | Горловина | Ст.20 | Ст.09Г2С | Ст. 12Х18Н10Т (AISI 321) |
12 | Корпус | Ст.20 | Ст.09Г2С | Ст. 12Х18Н10Т (AISI 321) |
13 | Патрубок | Ст.20 | Ст.09Г2С | Ст. 12Х18Н10Т (AISI 321) |
