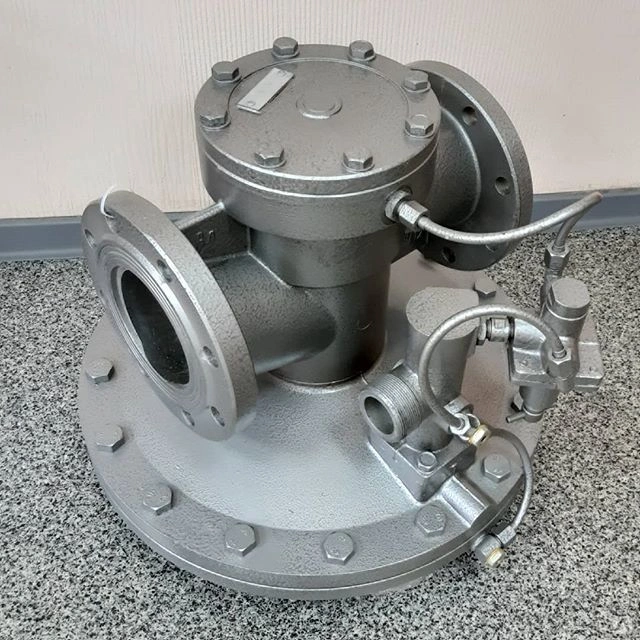

Регулятор давления газа РДБК1-100
Регуляторы давления газа типа РДБК1 предназначены для установки в газорегуляторных пунктах (ГРП) систем газоснабжения городских и сельских населенных пунктов, в ГРП и газорегуляторных установках ГРУ промышленных и коммунально-бытовых предприятий.
Регуляторы обеспечивают снижение входного давления газа, а также автоматическое поддержание заданного давления на выходе независимо от изменения расхода газа и входного давления.
Условия эксплуатации регуляторов должны соответствовать климатическому исполнению УХЛ2 ГОСТ 15150-69 с температурой окружающего воздуха от минус 40 до плюс 60°С.
Регуляторы выпускаются с низким РДБК1-Н и высоким РДБК1-В выходным давлением.
Стандартно регулятор изготавливается с выходом газа справа-налево с импульсной колонкой, расположенной слева по ходу газа.
Основные характеристики регулятора давления газа РДБК1-100
- Регулируемая среда: природный газ по ГОСТ 5542-87
- Максимальное входное давление: 1.2МПа
- Диапазон настройки выходного давления: 1-60кПа
- Диаметр присоединительного патрубка: 100мм
- Диаметр седла: 70мм
- Пропускная способность при начальном давлении 0.1МПа: 2800 м3/ч
- Присоединение: фланцевое
Комплектация РДБК1-100
- Регулятор давления газа РДБК1-100;
- сертификат соответствия;
- разрешение на применение;
- паспорт изделия;
- габаритная и функциональная схема
В случае не гарантийной поломки регулятора или для проведения сезонного обслуживания, у нас вы можете приобрести необходимый комплект запасных частей ( ЗИП к РДСК ) для регулятора.
Технические характеристики регулятора давления газа РДБК1-100
| Наименование параметра размера | Значение исполнения | |
| РДБК1-100 /50 | РДБК1-100 /70 | |
| Диаметр условного прохода входного фланца, Ду, мм | 100 | |
| Максимальное входное давление, МПа (кгс/см2) | 1,2 (12) | |
| Диапазон настройки выходного давления, МПа (кгс/см2) — РДБК-1 — РДБК-1П | 0,001—0,06 (0,01—0,6) 0,06—0,6 (0,6—6,0) | |
| Диаметр седла, мм | 50 | 70 |
| Габаритные размеры, мм — строительная длина — ширина — высота | 350 537 450 | |
| Фланцы по ГОСТ 12817-80 на условное давление, МПа | 1,6 | |
| Масса, кг, не более | 40 | |

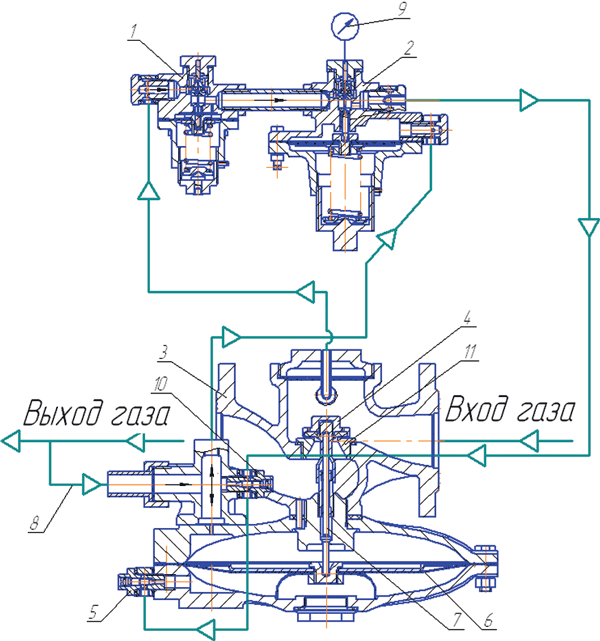

Функциональная схема РДБК1-100
Описание конструкции РДБК1-100
Регулятор давления газа комбинированный РДБК1-100: 1 – стабилизатор; 2 – регулятор управления; 3 – клапан регулирующий; 4 – клапан; 5, 10 – дроссели регулируемые; 6 – мембрана клапана регулирующего; 7 – шток; 8 – трубка импульсная выходного газопровода; 9 – манометр, 11 – седло.
