РДГ-50В Регулятор давления газа
Регуляторы РДГ-50Н(В), применяются для редуцирования высокого или среднего давления газа и автоматического поддержания выходного давления на заданном уровне, автоматического отключения подачи газа при аварийном повышении и понижении выходного давления сверх допустимых значений. Устройство имеет двухседельный рабочий клапан, обеспечивающий работу при малых расходах.
Устанавливается в газорегуляторных пунктах и газорегуляторных установках.
Регулятору отводится важное место в современном газораспределительном узле. Он предназначен для поддержания постоянного давления газа на выходе, независимо от изменения параметров подачи среды на входе. Отсутствие этого устройства в системе может привести к следующим последствиям:
- выходу из строя или полному разрушению насосов, клапанов, уплотнителей, трубопроводной арматуры и другого оборудования из-за чрезмерно высокого давления;
- увеличению стоимости строительства системы из-за необходимости закладывания повышенного запаса прочности;
- росту эксплуатационных затрат вследствие частого ремонта и необходимости постоянного контроля состояния трубопроводов и показателей давления.
Регулятор давления позволяет не только устранить указанные проблемы, но и решить дополнительные задачи. К ним относятся правильное распределение нагрузок на газотранспортную систему в часы пик, ограничение подачи топлива, борьба с понижением напора, ведение учета и т. д.
Основные характеристики регулятора давления газа РДСК 50БМ
- Регулируемая среда: природный газ по ГОСТ 5542-87
- Диапазон входного давления: до 1.2МПа
- Диапазон настройки выходного давления: 0.06-0.6МПа
- Диаметр присоединительного патрубка: 50мм
- Диапазон настройки отключающего устройства при повышении давления: 0,0003-0,003МПа
- Диапазон настройки отключающего устройства при понижении давления: 0.0375-0.016МПа
- Присоединение: фланцевое
Цена РДГ-50В включает НДС. На складе в наличии.
Быстрая доставка РДСК в любую точку России!
Технические характеристики регулятора давления газа РДГ-50В
| Наименование параметра размера | Значение исполнения |
| РДГ-50Н(В) | |
| Диаметр условного прохода входного фланца, Ду, мм | 50 |
| Максимальное входное давление, МПа (кгс/см2) | 1,2 (12) |
| Диапазон настройки выходного давления, МПа (кгс/см2) | 0,001—0,06 (0,06—0,6) |
| Диаметр седла, мм | 25/30/35/40/45 |
| Пропускная способность при входном давлении — 0,1 МПа, м3/ч — 1,2 МПа, м3/ч | 1100 7100 |
| Габаритные размеры, мм — длина — строительная длина — ширина — высота | 440 365 550 350 |
| Фланцы (конструкция и размеры) по ГОСТ 33259-15 на условное давление, МПа | 1,6 |
| Масса, кг, не более | 26 |

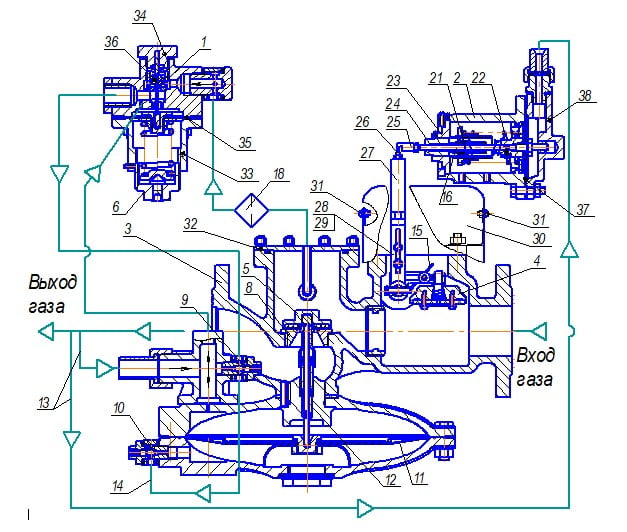

Функциональная схема РДГ-50В
1 регулятор управления; 2 механизм контроля; 3 исполнительное устройство; 4 клапан отсечной; 5 рабочий клапан; 6 стакан регулировоч-ный; 8 седло; 9, 10 дроссели регулируемые; 11 мембрана исполнительного устройства; 12 стержень; 14 трубка импульсная; 13 – импульс от выходного газопровода; 15 пружина отсечного клапана; 16 шток механизма контроля; 18 – фильтр; 21, 22 – пружины; 23, 24 – втулки; 25 , 26 – упоры; 27, 29 – ры-чаги; 28 – планка; 30 – защитный кожух; 31 – винты; 32 – крышка исполни-тельного устройства; 33 – крышка регулятора управления; 34 – пробка регу-лятора управления; 35 – мембранный узел регулятора управления; 36 – клапан регулятора управления; 37 – мембрана механизм контроля; 38 – крышка ме-ханизм контроля
