РДК-50/20Н и РДК-50/30Н Регулятор давления газа комбинированный

Регулятор РДК-50/20Н и РДК-50/30Н Регуляторы давления газа комбинированные РДК-50Н, РДК-50/20Н, РДК-50/30Н, РДК-500 предназначены для редуцирования давления газа и поддержания выходного давления в заданных пределах независимо от изменения входного давления и расхода газа. Регуляторы снабжены клапаном-отсекателем, обеспечивающим автоматическое отключение газа при аварийном повышении или понижении давления сверх допустимых значений.

Преимущества регулятора РДК-50Н:

  1. В регуляторе применена система разгрузки клапана, которая позволяет: значительно снизить неравномерность регулирования; достичь высокой пропускной способности, что особенно актуально при сезонных понижениях давления газа в сетях газораспределения
    — при Рвх. = 0,1 МПа пропускная способность составит 500 м3/ч;
    — при Рвх. = 0,6 МПа пропускная способность составит 1500 м3/ч.
  2. Рычажная система обеспечивает надежное закрытие клапана и низкий прирост давления газа при нулевом расходе («тупике»)
  3. Применение в клапане-отсекателе мембраны с большой активной площадью и минимального количества трущихся деталей повышает точность и надежность срабатывания.
  4. Блочная конструкция регулятора позволяет производить регламентные работы и ремонт прибора без снятия его с «нитки». При наличии на складе газового хозяйства отдельных блоков возможна оперативная замена вышедших из строя или подлежащих техническому обслуживанию элементов.

Регуляторы давления газа РДК-50Н и РДК-500 предназначены для применения в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов. Климатическое исполнение соответствует УЗ ГОСТ 15150 (от -40 до +40).

Цена РДК-50/20Н и РДК-50/30Н включает НДС. На складе в наличии.
Быстрая доставка РДНК в любую точку России!

Основные технические характеристики регулятора РДК-50/20Н и РДК-50/30Н:

  • Наименование: РДК-50/20Н РДК-50/30Н
  • Диаметр условного прохода входного фланца Ду, мм: 50
  • Максимальное входное давление МПа (кгс/см2): 1,2(12)
  • Диапазон настройки выходного давления МПа (кПа): 0,002— 0,005 (2-5)
  • Диаметр седла мм: 20/ 30

Технические характеристики регулятора давления газа РДК-50/20Н и РДК-50/30Н

Наименование параметра размераЗначение исполнения
РДК-50/20НРДК-50/30Н
Диаметр условного прохода входного фланца, Ду, мм50
Максимальное входное давление, МПа (кгс/см2)1,2(12)
Диапазон настройки выходного давления, МПа (кПа)0,002— 0,005 (2-5)
Диаметр седла, мм2030
Пропускная способность при входном давлении
0,1 МПа, м3/ч
0,3 МПа, м3/ч
0,6 МПа, м3/ч
1,2 МПа, м3/ч
165
300
500
1000
500
900
1500
3000
Давление настройки клапана-отсекателя, МПа

– при повышении выходного давления

– при понижении выходного давления



0,0025-0,0075

0,001-0,0045

Габаритные размеры, мм, не более
— длина
— ширина
— высота
348

288

540

Строительная длина, мм230
Присоединение фланцевоеГОСТ 33259-15
Масса, кг, не более12

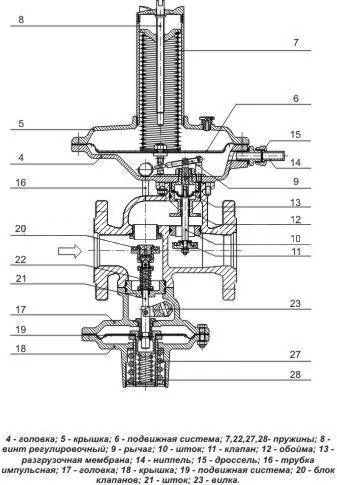

Функциональная схема РДК-50/20Н и РДК-50/30Н

РДК-50/20Н, РДК-50/30Н Регулятор давления газа комбинированный

Регулятор давления газа РДК-50 cхема: 4-головка, 5-крышка, 6-подвижная система, 7, 22, 27, 28-пружины, 8-винт регулировочный, 9-рычаг, 10-шток, 11-клапан, 12-обойма, 13-разгрузочная мембрана, 14-ниппель, 15-дроссель, 16-трубка импульсная, 17-головка, 18-крышка, 19-подвижная система, 20-блок клапанов, 21-шток, 23-вилка
