Регулятор давления газа РДУК 2Н-100
Регулятор давления универсальный, названный по имени изобретателя Казанцева – РДУК-2 создан для снижения давления на входе и поддержания заданного давления на выходе. РДУК-2-100 – условный диаметр 100 мм. Используются РДУК-2 в ГРП и ГРУ. Поддерживаемое заданное давление на выходе установки не зависит от изменения входного давления и изменения расхода газа.
Климатическое исполнение РДУК-2-100 – У2 ГОСТ 15150-69. Рабочая температура от —40 до +45°С.
Изготавливается в соответствии с ТУ 28.14.11-002-462235091-2020
Основные характеристики регулятора давления универсального РДУК 2Н-100
- Вид оборудования: Регулятор давления газа
- Модель: РДУК
- Диаметр: 100 мм
- Диапазон выходного давления: 1-60 кПа
- Максимальное входное давление: 1,2 МПа
- Максимальный расход: 12000 м3/ч
- Масса: 92 кг.
Комплектация РДУК 2Н-100
- Регулятор давления газа РДУК 2Н-100;
- сертификат соответствия;
- разрешение на применение;
- паспорт изделия;
- габаритная и функциональная схема
В случае не гарантийной поломки регулятора или для проведения сезонного обслуживания, у нас вы можете приобрести необходимый комплект запасных частей ( ЗИП к РДСК ) для регулятора.
Регулятор РДУК 2Н-100 универсальный Казанцева выпускается в 4 исполнениях:
- РДУК2-100Н/50 с низким выходным давлением и диаметром седла 50 мм
- РДУК2-100Н/70 с низким выходным давлением и диаметром седла 70 мм
- РДУК2-100В/50 с высоким выходным давлением и диаметром седла 50 мм
- РДУК2-100В/70 с высоким выходным давлением и диаметром седла 70 мм
Диаметр седла влияет на пропускную способность регулятора, чем больше седло, тем больше пропускная способность регулятора.
Технические характеристики универсального регулятора давления газа РДУК 2Н-100
| Наименование параметра или размера | Значение для типа или исполнения |
| РДУК-2Н(В)-100 | |
| Диаметр условного прохода входн. фланца, Ду, мм | 100 |
| Диаметр седла, мм | 50 (70) |
| Максимально входное давление, МПа (кгс/см2) | 1,2 (12) |
| Диапазон настройки выходного давления, МПа (кгс/см2) — для регулятора низкого давления — для регулятора высокого давления | 0,001—0,06 (0,01—0,6) 0,06—0,6 (0,6—6,0) |
| Максимальная пропускная способность, м3/ч, не менее | 12000 (24500) |
| Габаритные размеры, мм — строительная длина — ширина — высота | 350 534 418 |
| Фланцы (конструкция и размеры) по ГОСТ 33259-15 на условное давление МПа | 1,6 |
| Масса, кг, не более | 40 |

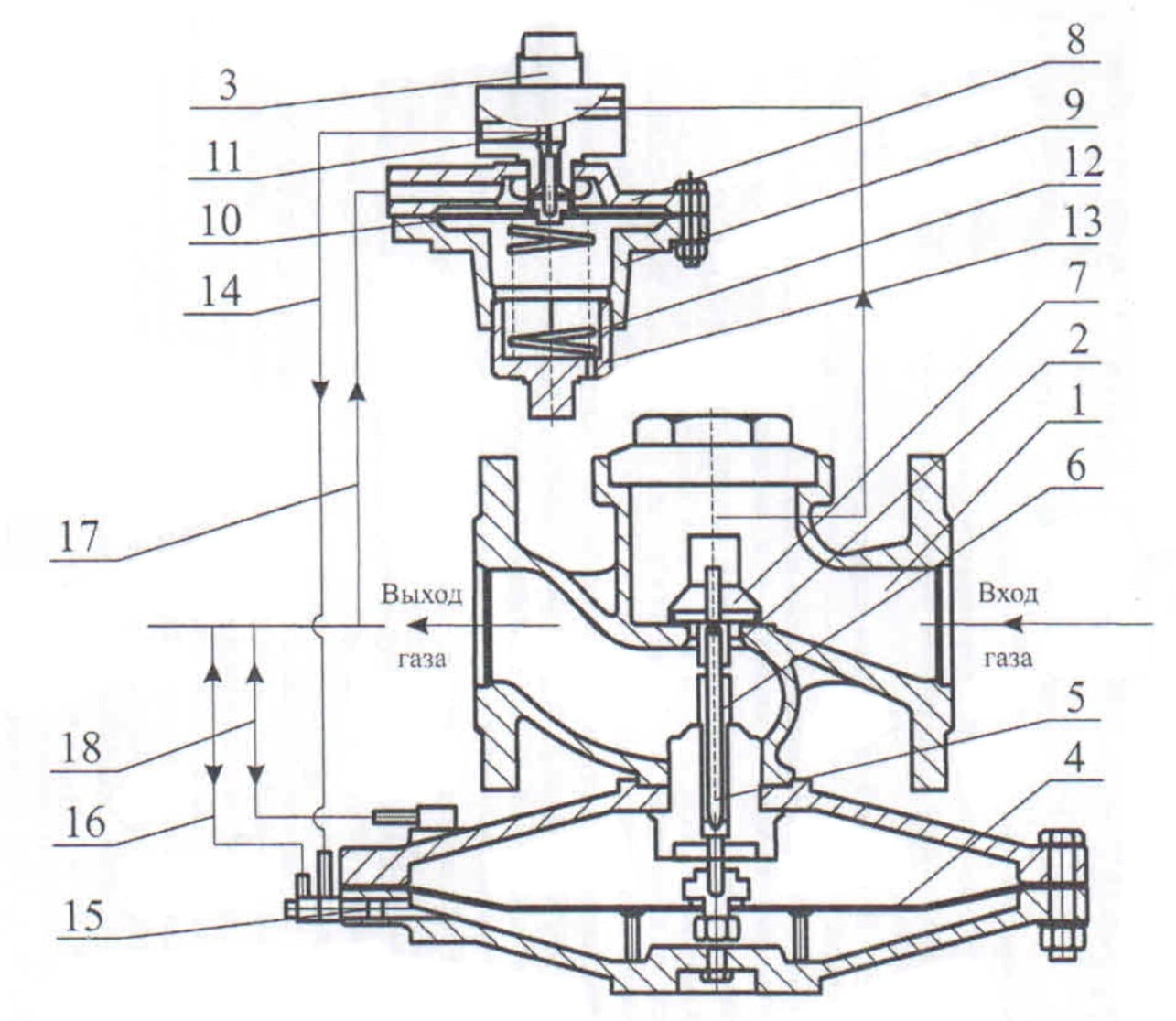

Функциональная схема РДУК 2Н-100
Описание конструкции РДУК 2Н-100
Регулятор давления газа комбинированный РДУК 2Н-100: 1 – корпус регулятора, 2 – сменное седло, 3 – регулятор управления (пилот КН или КВ) , 4 – мембрана рабочая, 5 – шток, 6 – направляющая колонка, 7 – клапан рабочий, 8 – корпус пилота, 9 – крышка пилота, 10 – мембрана пилота, 11 – клапан пилота, 12 – пружина клапана пилота, 13 – регулировочный стакан, 14, 16, 17, 18 – импульсные трубки, 15 – дроссель
Назначенный срок службы регулятора РДУК не менее 10 лет. По истечении срока службы регулятора проводится диагностика согласно методике, разработанной Госгортехнадзором РФ.
