РДГК-10 Регулятор давления газа комбинированный
Регулятор газа РДГК-10 (РДГК-10М) поставляются с завода с настройкой выходного давления 1,8 кПа и настройкой срабатывания отключающего устройства: 2,5 кПа по повышению давления, 0,5…1,0 кПа по понижению давления. Регулятор производится в 2-х модификациях: РДГК-10 – регулятор со встроенными ПЗК и ПСК, РДГК-10М – регулятор со встроенным ПЗК.
Регулятор состоит из автоматического отключающего устройства, фильтра для отделения пыли и предохранительного сбросного клапана с настройкой 1,15 Рвых, расположенный в мембранном узле.
Регулятор давления газа с выходным низким давлением комбинированный (РДГК), предназначен: для редуцирования высокого или среднего давления на низкое; автоматического поддержания низкого выходного давления на заданном уровне независимо от изменений расхода и входного давления; автоматического отключения подачи газа при аварийном повышении или понижении выходного давления сверх допустимых заданных значений.
Основные характеристики регулятора давления газа РДГК-10
- Регулируемая среда: природный газ ГОСТ 5542
- Диапазон входного давления: 0,05-0,6 кПа
- Диапазон настройки выходного давления: 1,5…3,5 кПа
- Диапазон настройки срабатывания предохранительного сбросного клапана: 1,7…2,1 кПа
- Условный проход входного патрубка: Ду10
- Условный проход выходного патрубка: Ду20
- Тип присоединения: G3/4-В
- Климатическое исполнение: УХЛ1 по ГОСТ 15150,
- Температура окружающей среды: −40 °С…+60 °С
- Материал корпуса: сплав АК 12 (Ал 9) по ГОСТ 1583
- Срок службы: 15 лет
- Масса: 4,5 кг
- Строительная длина: 200 мм
Цена РДГК-10 включает НДС. На складе в наличии.
Быстрая доставка РДНК в любую точку России!
Технические характеристики регулятора давления газа комбинированного РДГК-10
| Наименование параметра или размера, единица измерения | Величина | |
| РДГК-10 | РДГК-10М | |
| 1. Регулируемая среда | Природный газ ГОСТ 5542-87 | |
| 2. Рабочий диапазон входного давления, МПа | 0,05…0,6 | |
| 3. Диапазоны настройки выходного давления Рвых., кПа | 1,5…2,0 | |
| 4. Неравномерность регулирования выходного давления, % | ±10 | |
| 5. Диаметр седла, мм | 3 | 5 |
| 6. Диапазоны настройки срабатывания автоматического отключающего устройства, кПа: – при повышении выходного давления – при понижении выходного давления |
2,5 0,5…1,0 | |
| 7. Присоединительные размеры, условный проход, Ду входного патрубка, мм выходного патрубка, мм |
Ду 20 Ду 25 или Ду 32 | |
| 8. Строительный размер, мм – без крепежного комплекта, гайка-ниппель – с крепежным комплектом, гайка-ниппель | 100 180 | |
| 9. Габаритные размеры: – длина – ширина – высота | 430 160 200 | |
| 10. Масса регулятора, не более, кг | 6,0 | |
| 11. Герметичность затворов | Класс А по ГОСТ 9544 | |

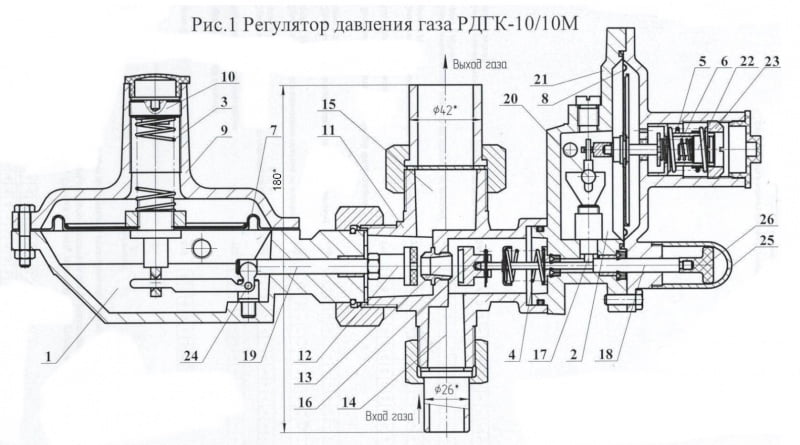

Функциональная схема РДГК-10
Регулятор давления газа РДГК 10: 1- подмембранная полость регулятора; 2-подмембранная полость отключающего устройства; 3,4,5, 6 – пружины; 7,8 – мембраны; 9- стакан; 10- нажимная гайка; 11 – корпус; 12 – рабочий клапан; 13 – седло; 14 – входной патрубок; 15 – выходной патрубок; 16 – отсечной клапан; 17 – фиксатор; 18, 19 – штоки; 20 – исполнительный механизм; 21 – отключающее устройство; 22, 23 – регулировочные гайки; 24 – рычажный механизм; 25 – пробка; 26 – ручка штока;
